UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
FACULTAD DE INGENIERÍA CIVIL, DE SISTEMAS Y DE ARQUITECTURA
DECANATO

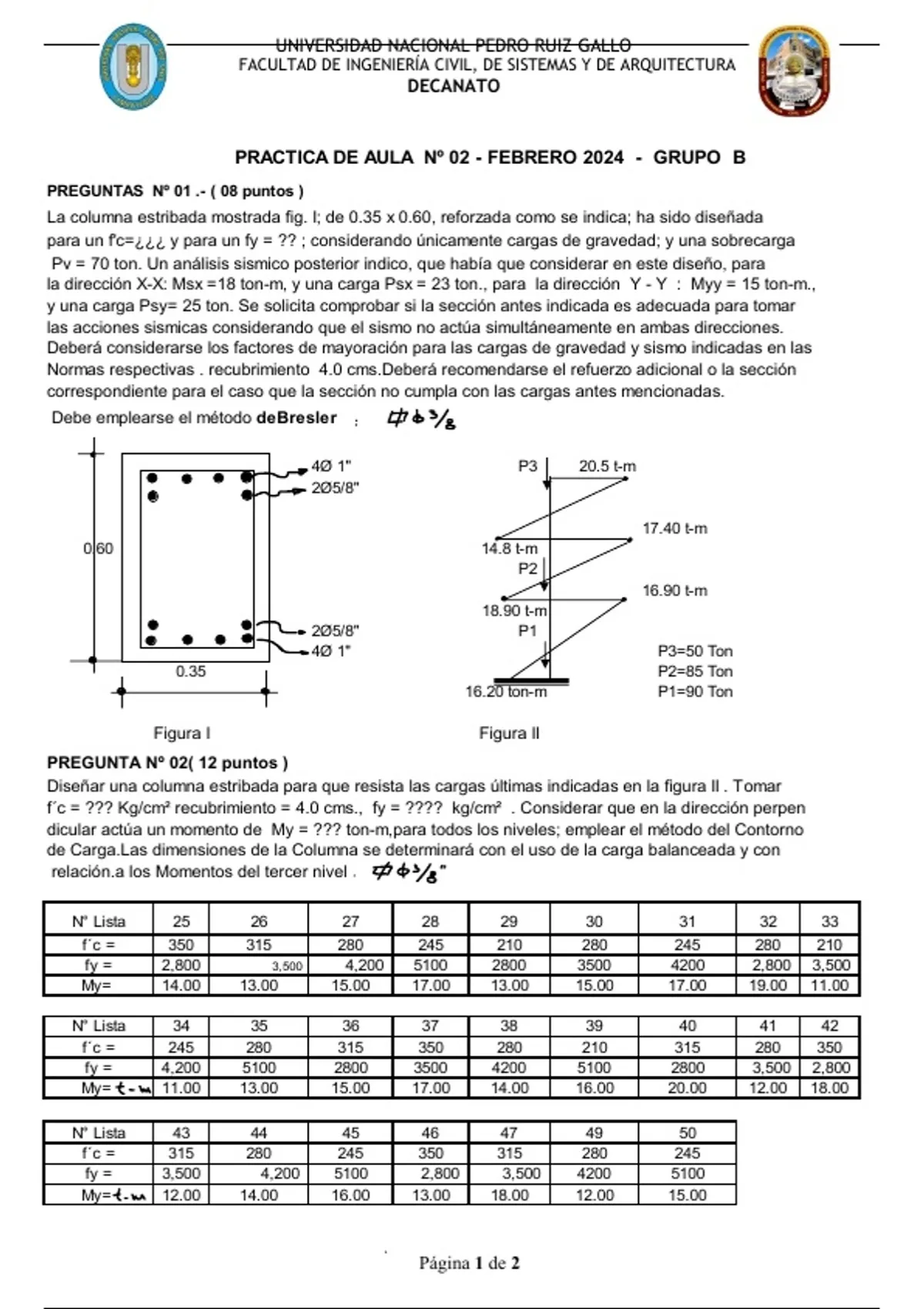

PRACTICA DE AULA Nº 02 - FEBRERO 2024 - GRUPO B
PREGUNTAS Nº 01 .- ( 08 puntos )
La columna estribada mostrada fig. I; de 0.35 x 0.60, reforzada como se indica; ha sido diseñada
para un f'c=¿¿¿ y para un fy = ?? ; considerando únicamente cargas de gravedad; y una sobrecarga
Pv = 70 ton. Un análisis sismico posterior indico, que había que considerar en este diseño, para
la dirección X-X: Msx =18 ton-m, y una carga Psx = 23 ton., para la dirección Y - Y : Myy = 15 ton-m.,
y una carga Psy= 25 ton. Se solicita comprobar si la sección antes indicada es adecuada para tomar
las acciones sismicas considerando que el sismo no actúa simultáneamente en ambas direcciones.
Deberá considerarse los factores de mayoración para las cargas de gravedad y sismo indicadas en las
Normas respectivas . recubrimiento 4.0 cms.Deberá recomendarse el refuerzo adicional o la sección
correspondiente para el caso que la sección no cumpla con las cargas antes mencionadas.
Debe emplearse el método deBresler
4Ø 1" P3 20.5 t-m
2Ø5/8"
17.40 t-m
0.60 14.8 t-m
P2
16.90 t-m
18.90 t-m
2Ø5/8" P1
4Ø 1" P3=50 Ton
0.35 P2=85 Ton
16.20 ton-m P1=90 Ton
Figura I Figura II
PREGUNTA Nº 02( 12 puntos )
Diseñar una columna estribada para que resista las cargas últimas indicadas en la figura II . Tomar
f´c = ??? Kg/cm² recubrimiento = 4.0 cms., fy = ???? kg/cm² . Considerar que en la dirección perpen
dicular actúa un momento de My = ??? ton-m,para todos los niveles; emplear el método del Contorno
de Carga.Las dimensiones de la Columna se determinará con el uso de la carga balanceada y con
relación.a los Momentos del tercer nivel
N° Lista 25 26 27 28 29 30 31 32 33
f´c = 350 315 280 245 210 280 245 280 210
fy = 2,800 3,500 4,200 5100 2800 3500 4200 2,800 3,500
My= 14.00 13.00 15.00 17.00 13.00 15.00 17.00 19.00 11.00
N° Lista 34 35 36 37 38 39 40 41 42
f´c = 245 280 315 350 280 210 315 280 350
fy = 4,200 5100 2800 3500 4200 5100 2800 3,500 2,800
My= 11.00 13.00 15.00 17.00 14.00 16.00 20.00 12.00 18.00
N° Lista 43 44 45 46 47 49 50
f´c = 315 280 245 350 315 280 245
fy = 3,500 4,200 5100 2,800 3,500 4200 5100
My= 12.00 14.00 16.00 13.00 18.00 12.00 15.00
Página 1 de 2
