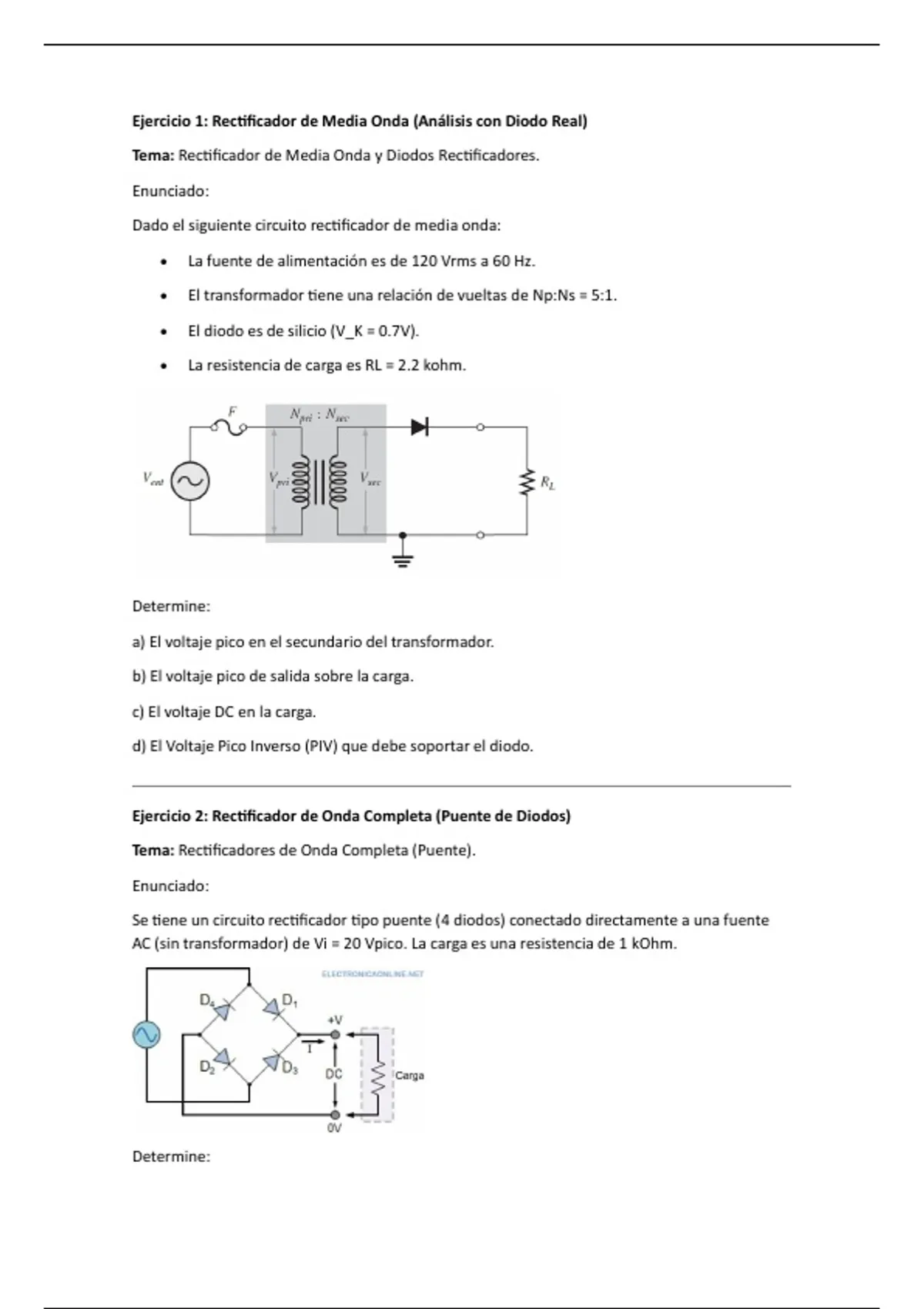

Ejercicio 1: Rectificador de Media Onda (Análisis con Diodo Real)
Tema: Rectificador de Media Onda y Diodos Rectificadores.
Enunciado:
Dado el siguiente circuito rectificador de media onda:
• La fuente de alimentación es de 120 Vrms a 60 Hz.
• El transformador tiene una relación de vueltas de Np:Ns = 5:1.
• El diodo es de silicio (V_K = 0.7V).
• La resistencia de carga es RL = 2.2 kohm.
Determine:
a) El voltaje pico en el secundario del transformador.
b) El voltaje pico de salida sobre la carga.
c) El voltaje DC en la carga.
d) El Voltaje Pico Inverso (PIV) que debe soportar el diodo.
Ejercicio 2: Rectificador de Onda Completa (Puente de Diodos)
Tema: Rectificadores de Onda Completa (Puente).
Enunciado:
Se tiene un circuito rectificador tipo puente (4 diodos) conectado directamente a una fuente
AC (sin transformador) de Vi = 20 Vpico. La carga es una resistencia de 1 kOhm.
Determine:
