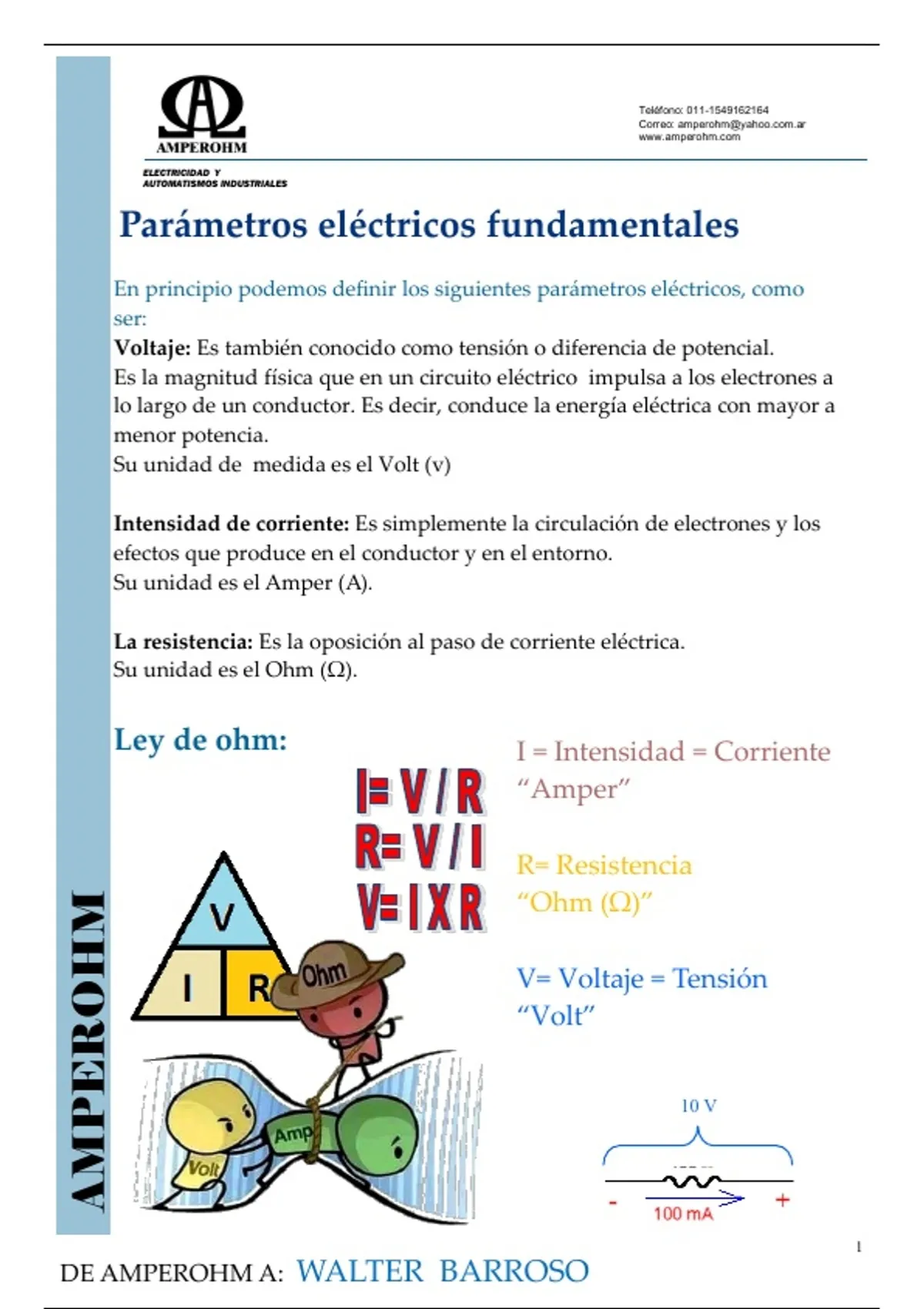

Parámetros eléctricos fundamentales
En principio podemos definir los siguientes parámetros eléctricos, como
ser:
Voltaje: Es también conocido como tensión o diferencia de potencial.
Es la magnitud física que en un circuito eléctrico impulsa a los electrones a
lo largo de un conductor. Es decir, conduce la energía eléctrica con mayor a
menor potencia.
Su unidad de medida es el Volt (v)
Intensidad de corriente: Es simplemente la circulación de electrones y los
efectos que produce en el conductor y en el entorno.
Su unidad es el Amper (A).
La resistencia: Es la oposición al paso de corriente eléctrica.
Su unidad es el Ohm (Ω).
Ley de ohm: I = Intensidad = Corriente
“Amper”
R= Resistencia
AMPEROHM
“Ohm (Ω)”
V= Voltaje = Tensión
“Volt”
10 V
1
DE AMPEROHM A: WALTER BARROSO
, Teléfono: 011-1549162164
Correo:
www.amperohm.com
ELECTRICIDAD Y
AUTOMATISMOS INDUSTRIALES
Potencia: La potencia eléctrica es la capacidad que tiene un aparato para
transformar la energía eléctrica en otro tipo de energía.
Cuanto más rápido sea capaz de realizar esta transformación
mayor será la potencia del mismo.
Podemos calcularla mediante la siguiente expresión:
Su unidad de medida es el watts (w) y el aparato de medida el wattímetro.
Energía: Podemos definirla como la potencia por unidad de tiempo, y pue-
de existir de varios tipos y/o formas.
Su unidad es el watts hora (Wh).
Señales: Pueden ser continuas u alternas.
Normas de seguridad en instalaciones eléctricas
Todo trabajador que manipule una instalación eléctrica en Baja Tensión
deberá tener formación específica. Antes de comenzar los trabajos, informar
a las personas afectadas por la instalación a reparar. En instalaciones
AMPEROHM
complejas, se debe disponer de la documentación referente a las mismas
(planos, esquemas,...).
Si se modifica una instalación se deben actualizar la documentación,
indicando la fecha de realización.
Siempre que sea posible, realizar los trabajos de tipo eléctrico sin tensión.
Únicamente se realizarán con tensión las operaciones elementales
(accionamiento de diferenciales, automáticos, etc.) y los trabajos en
instalaciones con tensiones de seguridad. Los trabajos en tensión sólo
podrán ser realizados, siguiendo un procedimiento que garantice que el
trabajador calificado no pueda contactar accidentalmente con cualquier otro
elemento a potencial diferente del suyo.
2
DE AMPEROHM A: WALTER BARROSO
, Teléfono: 011-1549162164
Correo:
www.amperohm.com
ELECTRICIDAD Y
AUTOMATISMOS INDUSTRIALES
No realizar trabajos a la intemperie en situaciones climatológicas adversas
(lluvia, nieve, tormentas, viento fuerte, etc.).
Al iniciar los trabajos, los trabajadores estarán desprovistos de anillos,
pulseras, relojes y demás objetos metálicos. Al finalizar las reparaciones: se
dejarán colocadas las protecciones que puedan haberse retirado y no se
restablecerá el servicio de la instalación eléctrica, hasta que se tenga
completa seguridad de que no queda nadie trabajando en ella y no existe
peligro alguno.
"LAS CINCO REGLAS DE ORO"
1.- Desconectar la parte de la instalación en la que se va a trabajar aislándola
de todas las posibles fuentes de tensión.
2.- Prevenir cualquier posible realimentación, preferiblemente por bloqueo
del mecanismo de maniobra.
3.- Verificar la ausencia de tensión en todos los elementos activos de la zona
de trabajo.
4.- Poner a tierra y en cortocircuito todas las posibles fuentes de tensión. En
instalaciones de Baja Tensión sólo será obligatorio si por inducción u otras
AMPEROHM
razones, pueden ponerse accidentalmente en tensión.
5.- Proteger la zona de trabajo frente a los elementos próximos en tensión y
establecer una señalización de seguridad para delimitarla.
Los trabajadores además del equipo de protección personal común, deben utilizar
guantes Clase 00, alfombras aislantes, verificador de la ausencia de tensión,
herramientas certificadas, material de señalización y pantalla facial en caso de ser
necesario.
3
DE AMPEROHM A: WALTER BARROSO
, Teléfono: 011-1549162164
Correo:
www.amperohm.com
ELECTRICIDAD Y
AUTOMATISMOS INDUSTRIALES
Tipos de empalmes
Los empalmes eléctricos son uno de los factores más influyentes para el
correcto funcionamiento de una instalación eléctrica y como se vayan instalar
los cables eléctricos, se debe de llevar a cabo el empalme más ideal.
A continuación, te presentamos cómo realizar los empalmes cola de rata, en
derivación y prolongación.
Empalme Cola de Rata
Este tipo de empalme se emplea cuando los cables no van a estar sujetos a
esfuerzos de tensión elevados. Se utiliza para hacer las conexiones de los
cables en las cajas de conexión o salidas, ya sea de tomacorrientes o
interruptores. En este tipo de uniones, el encintado puede ser sustituido por
un conector de capuchón.
1. Retira aproximadamente 1 pulgada de aislamiento de cada una de las
puntas de los conductores a unir.
2. Coloca las puntas formando una «X» un poco antes de donde está el
aislante, y con la ayuda de una pinza comienza a torcer las puntas desnudas
como si fuera una cuerda.
3. Aprieta correctamente la unión, pero de forma firme, sin estropear los
cables. Si deseas sustituir el encintado coloque el conector de capuchón.
AMPEROHM
Empalme
sin conector Empalme con conector
4
