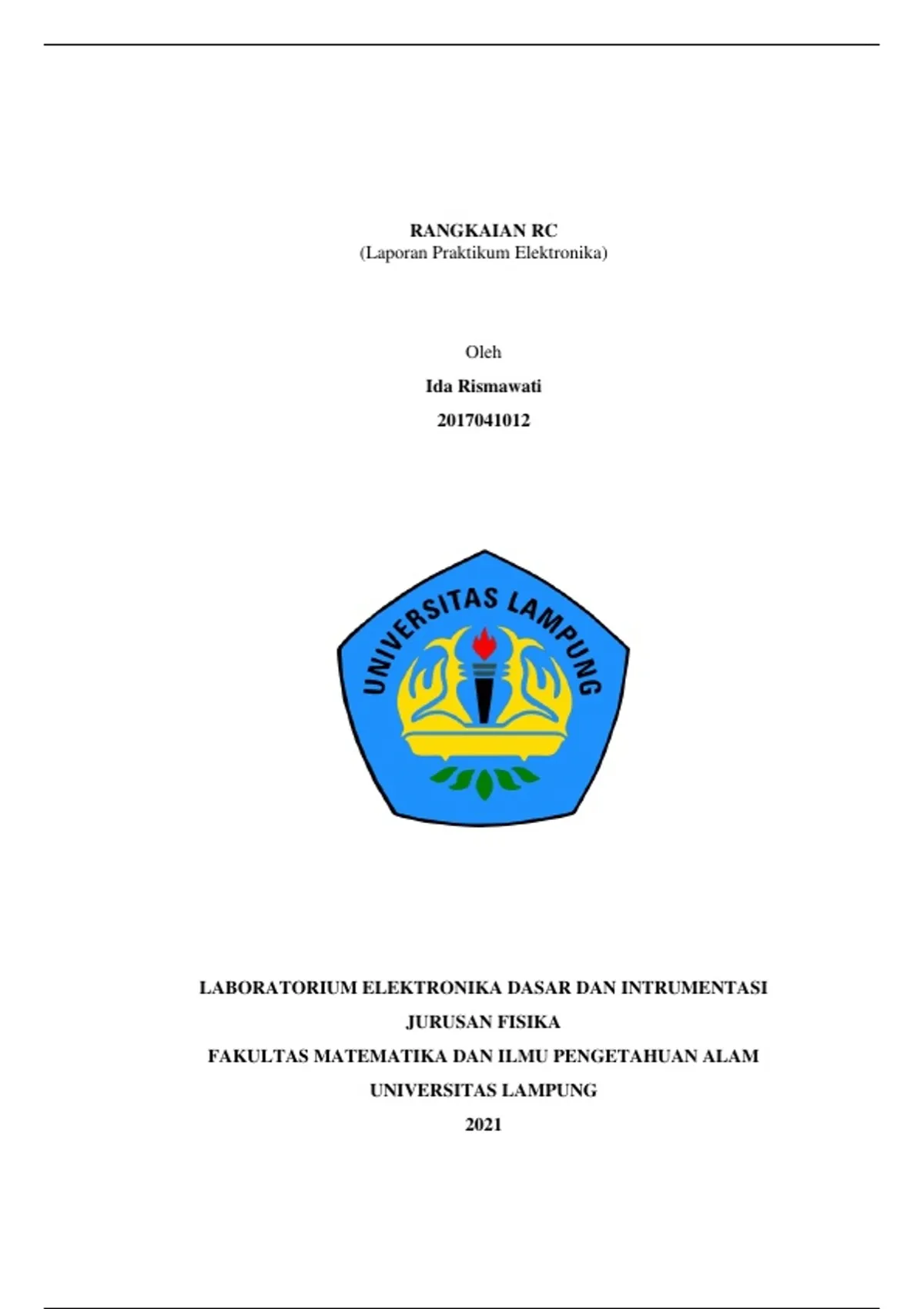

RANGKAIAN RC
(Laporan Praktikum Elektronika)
Oleh
Ida Rismawati
2017041012
LABORATORIUM ELEKTRONIKA DASAR DAN INTRUMENTASI
JURUSAN FISIKA
FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM
UNIVERSITAS LAMPUNG
2021
,Judul Percobaan : Rangkaian RC
Tanggal Percobaan : 15 Oktober 2021
Tempat Percobaan : Laboratorium Elektronika Dasar dan Instrumentasi
Nama : Ida Rismawati
NPM : 2017041012
Jurusan : Fisika
Fakultas : Matematika dan Ilmu Pengetahuan Alam
Kelompok : XII (Dua belas)
Bandar Lampung, 15 Oktober 2021
Mengetahui,
Asisten
Wayan Putri Yanti
NPM. 1817041053
, I. PENDAHULUAN
A. Latar Belakang
Perkembangan ilmu pengetahuan dan teknologi dibidang elektronika secara
umum dan ilmu robotika secara khusus telah mengalami kemajuan pesat. Hal
ini dapat terlihat dari banyaknya karya anak bangsa diantaranya robot
pengintai, robot line follower, robot humanoid, robot berkaki, robot terbang
(quadcopter), dan lain sebagainya. Untuk membuat alat tersebut dibutuhkan
berbagai macam dan nilai suatu komponen yang pas, agar output dan nilai
yang di harapkan sesuai yang diinginkan. Paling tidak ada beberapa
komponen dasar yang selalu digunakan dalam elektronika yakni Resistor,
Kapasitor, Transistor dan Light Emiting Diode (LED). Keempat komponen
diatas selalu dipakai dalam bidang elektronika dan memiliki nilai serta satuan
yang berbeda. Resistor dan Kapasitor adalah komponen pasif yang digunakan
dalam rangkaian listrik dan elektronik. Rangkaian RC (Resistor - Kapasitor)
atau sering dikenal dengan istilah RC filter atau RC network, memiliki arti
rangkaian listrik yang di tersusun dari resistor dan kapasitor dan dicatu
dengan sumber tegangan atau sumber arus. Rangkaian ini biasanya dipasang
secara seri maupun paralel dan dapat dijumpai pada rangkaian elekronika.
Alat-alat elektronika yang ada di sekeliling kita sepeti lampu, menggunakan
rangkaian RC dan banyak lagi rangkaian RC di sekeliling kita. Rangkaian RC
orde satu (first order) tersusun dari resistor dan satu kapasitor yang termasuk
rangkaian RC paling sederhana. Rangkaian RC dapat digunakan untuk
menyaring sinyal dengan menahan frekuensi sinyal tertentu dan meneruskan
sinyal yang lainnya.
, B. Tujuan Percobaan
Tujuan dilakukannya percobaan ini adalah sebagai berikut:
1. Tujuan Umum
Setelah menyelesaikan praktikum ini, mahasiswa diharapkan akan dapat
membuat rangkaian elektronika yang menggunakan resistor dan kapasitor
sekaligus dapat menganalisa rangkaian tersebut baik scara teori maupun
praktek.
2. Tujuan Khusus
a. Mahasiswa dapat mengukur besarnya tegangan pada resistor dan juga
tegangan pada kapasitor.
b. Dapat mengukur arus yang tersimpan dalam kapasitor selama
pengisian.
c. Mahasiwa dapat mengukur waktu RC pada pengisian dan pengosongn
kapasitor.
d. Mahasiswa mampu mengukur waktu menganalisa bentuk isyarat
keluaran rangkaian differensiator dan integrator bila di beri masakan
berupa sinyal persegi.
