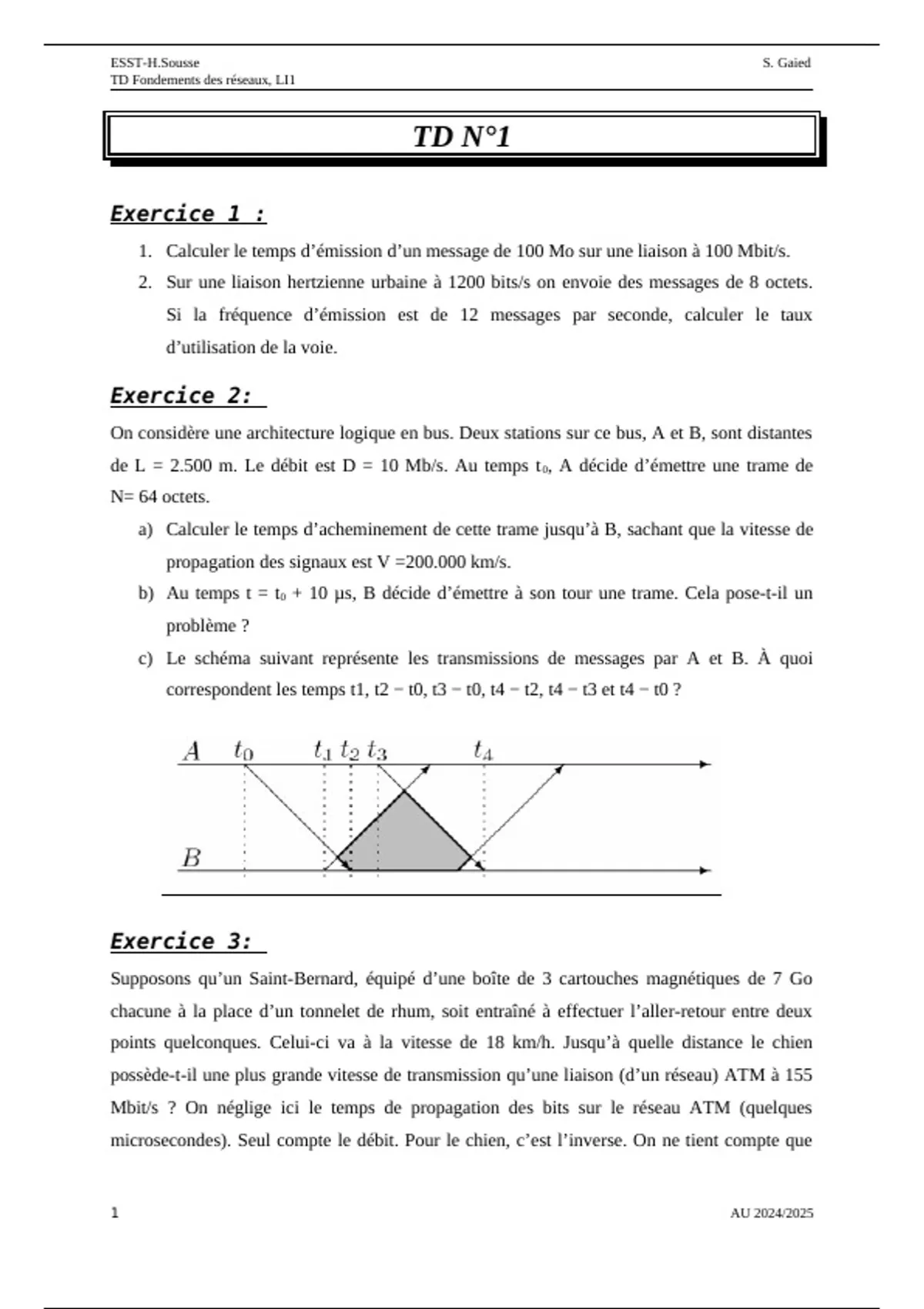

ESST-H.Sousse S. Gaied
TD Fondements des réseaux, LI1
TD N°1
Exercice 1 :
1. Calculer le temps d’émission d’un message de 100 Mo sur une liaison à 100 Mbit/s.
2. Sur une liaison hertzienne urbaine à 1200 bits/s on envoie des messages de 8 octets.
Si la fréquence d’émission est de 12 messages par seconde, calculer le taux
d’utilisation de la voie.
Exercice 2:
On considère une architecture logique en bus. Deux stations sur ce bus, A et B, sont distantes
de L = 2.500 m. Le débit est D = 10 Mb/s. Au temps t 0, A décide d’émettre une trame de
N= 64 octets.
a) Calculer le temps d’acheminement de cette trame jusqu’à B, sachant que la vitesse de
propagation des signaux est V =200.000 km/s.
b) Au temps t = t0 + 10 µs, B décide d’émettre à son tour une trame. Cela pose-t-il un
problème ?
c) Le schéma suivant représente les transmissions de messages par A et B. À quoi
correspondent les temps t1, t2 − t0, t3 − t0, t4 − t2, t4 − t3 et t4 − t0 ?
Exercice 3:
Supposons qu’un Saint-Bernard, équipé d’une boîte de 3 cartouches magnétiques de 7 Go
chacune à la place d’un tonnelet de rhum, soit entraîné à effectuer l’aller-retour entre deux
points quelconques. Celui-ci va à la vitesse de 18 km/h. Jusqu’à quelle distance le chien
possède-t-il une plus grande vitesse de transmission qu’une liaison (d’un réseau) ATM à 155
Mbit/s ? On néglige ici le temps de propagation des bits sur le réseau ATM (quelques
microsecondes). Seul compte le débit. Pour le chien, c’est l’inverse. On ne tient compte que
1 AU 2024/2025
