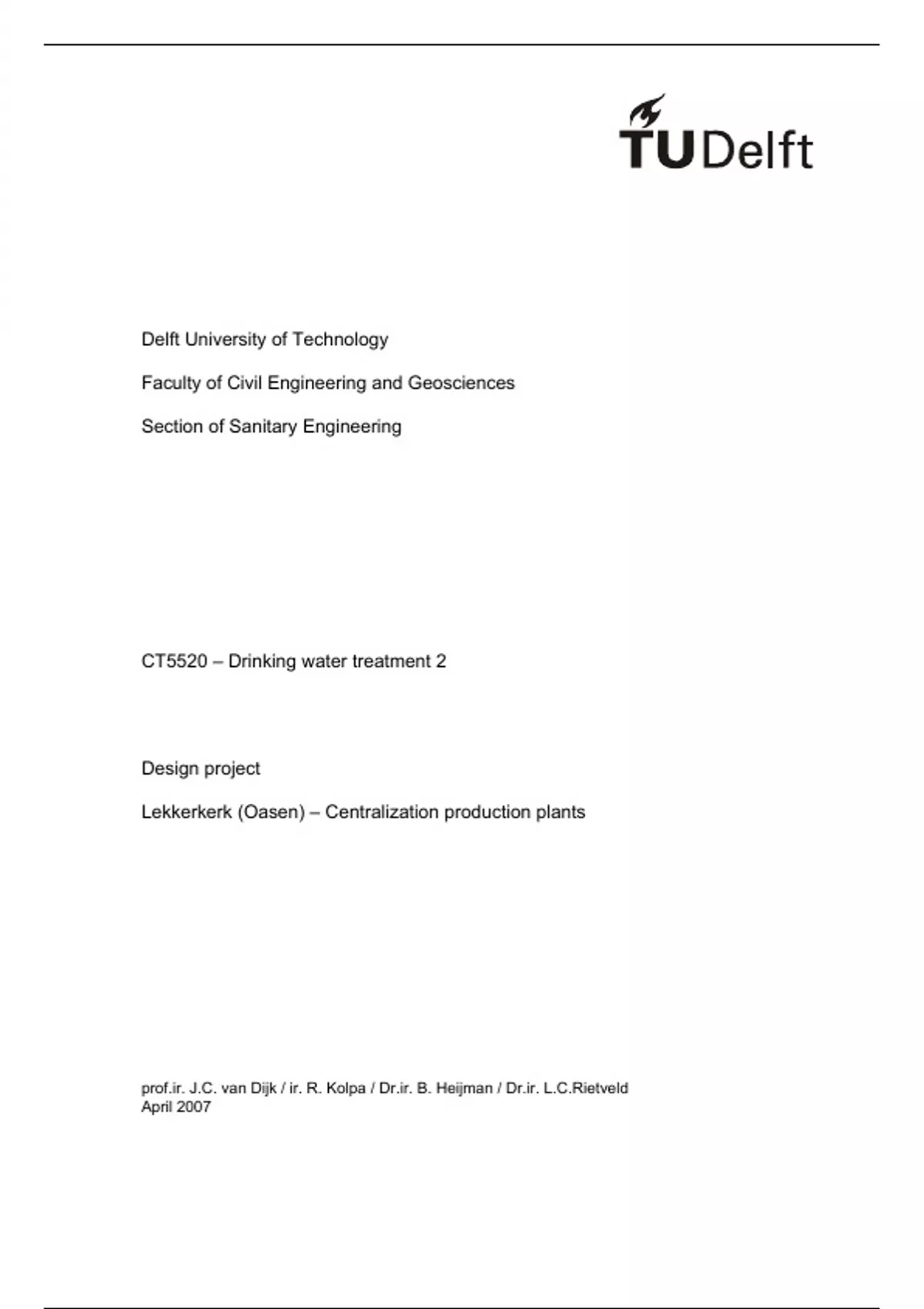

Delft University of Technology
Faculty of Civil Engineering and Geosciences
Section of Sanitary Engineering
CT5520 – Drinking water treatment 2
Design project
Lekkerkerk (Oasen) – Centralization production plants
prof.ir. J.C. van Dijk / ir. R. Kolpa / Dr.ir. B. Heijman / Dr.ir. L.C.Rietveld
April 2007
, Memo
Van Oasen, Ruud Kolpa,
Aan TU-Delft, t.a.v. Luuk Rietveld,
CC Arie Haasnoot, Weren de Vet
Ontwerpopdracht 4e Megalocatie Oasen
1. Probleemstelling
Oasen N.V. overweegt om op de locatie Schuwacht een 4e Megalocatie te realiseren, waarbij
water afkomstig van zuiveringsstation de Put en zuiveringsstation Lekkerkerk wordt onthard.
Achtergrond hiervan is het beleid om tot schaalvergroting te komen en ervoor te zorgen dat al
het drinkwater wordt onthard, zie InfraVisie http://www.oasen.nl/drinkwater/infravisie.jsp?
Realisatie van deze 4e Megalocatie zal als volgt gefaseerd plaatsvinden:
1) Ontharding voor ZS Lekkerkerk (3,0 miljoen m3/jaar)
In deze fase wordt alleen het water van Lekkerkerk onthard. Er hoeft dus geen nieuwe
transportcapaciteit te worden aangelegd.
2) Ontharding van halffabrikaat van ZS De Put op ZS Lekkerkerk (6,0 miljoen m3/jaar)
Het nafiltraat van De Put wordt in deze fase naar Lekkerkerk getransporteerd en daar
onthard. De actief koolfiltratie van De Put verhuist ook naar Lekkerkerk. Hiervoor is aanleg
van een transportleiding tussen De Put en Lekkerkerk nodig en een nieuwe verbinding
tussen Lekkerkerk en de slagader.
3) Ontharding van ruwwater van ZS De Put op ZS Lekkerkerk (8,5 miljoen m3/jaar)
12 april 2007
In deze fase wordt de bestaande zuivering op De Put verlaten. Op ZS Lekkerkerk is
aanvullende filtercapaciteit nodig. Deze fase biedt de mogelijkheid om de
Status
concept
zuiveringscapaciteit te vergroten.
Op basis van de technische situatie en ruwwatersamenstelling is vast komen te staan dat
ontharding met natronloog in pelletreactoren het meest voor de hand ligt. Alternatieven zijn
nog:
- ontharding op ruwwater (anaeroob)
- ontharding van filtraat (aeroob)
Oriënterende proefjes toonden aan anarobe ontharding leidde tot vorming van ‘fluffy’ pellets,
hetgeen mogelijk te verklaren zou kunnen zijn a.d.h.v. het gehalte ijzer of fosfaat van het
ruwwater. Mogelijkheden om dit te voorkomen zijn in onderzoek.
In deze memo is de opdracht geformuleerd voor de ontwerpoefening voor 5e jaars studie van
Gezondheidstechniek. De vraag is hieraan invulling te geven. Voor het beste ontwerp is een
kleine prijs te winnen.
2. Bestaande situatie
Zuiveringsstation de Put (te Nieuw-Lekkerland) en Lekkerkerk leveren jaarlijks circa 2,9 + 2,8
miljoen m3 drinkwater aan respectievelijk de voorzieningsgebieden Alblasserdam e.o. en
Krimpen a/d IJssel e.o. Voor de productie hiervan hebben de stations beschikking over de
winvelden bij Nieuw-Lekkerland en Schuwacht/Tiendweg, waar oevergrondwater wordt
opgepompt. De zuiveringen zijn bestaan beide uit voor- en nafilters, actief koolfilters en UV-
behandeling (zie figuur 1). Ter bevordering van de nitrificatie wordt ondergrondse beluchting
toegepast op het winveld van Nieuw-Lekkerland en Schuwacht (zie promotieonderzoek Weren
de Vet). Alle voorfilters zijn uitgevoerd als droogfilters; ook de nafilters van Lekkerkerk zijn
droogfilters.
Pagina 1 van 10
, Zuivering de Put Zuivering Lekkerkerk
Winning (winveld Nieuw-Lekkerland) Winning Schuwacht Winning Tiendweg
Voorfilters Voorfilters Voorfilters
Nafilters Nafilters Nafilters
Aktief-koolfilters Aktief-koolfilters
UV-behandeling UV-behandeling
Reinwater Reinwater
Figuur 1: Zuiveringsschema’s de Put en Lekkerkerk
Winning
Oasen heeft voor onttrekken van het grondwater de benodigde winvergunningen: voor winveld
Nieuw-Lekkerland 4,5 Mm3/jaar (450.000 m3/maand, 15.000 m3/dag) en bij Lekkerkerk totaal
4,0 Mm3/jaar (Schuwacht 1,7 Mm3/jaar; Tiendweg 3,0 Mm3/jaar).
12 april 2007
Status
concept
Figuur 2: Stroombanen van de winningen de Put en Lekkerkerk.
In 2005 werd in Nieuw-Lekkerland 3.036.317 m3 opgepompt; bij Lekkerkerk was dit 2.962.863
m3 (1.727.109 m3 voor Schuwacht + 1.235.754 m3 voor Tiendweg). Vanwege ondergrondse
beluchting werd bij Nieuw-Lekkerland 23.886 m3 geïnjecteerd; bij Lekkerkerk was dit 13.408
m3. Een overzicht van capaciteiten en vergunningen is weergegeven in tabel 1.
Tabel 1: Capaciteit en vergunningen winvelden
Winveld Capaciteit Vergunning
Nieuw-Lekkerland 14 putten, totaal 778 m3/h 4,534 Mm3/j (2006)
454.000 m3/maand
17.900 m3/dag
Schuwacht 10 putten, totaal 275 m3/h 1,7 Mm3/j (2006)
6.755 m3/dag
Tiendweg 18 putten, totaal 490 m3/h 3,0 Mm3/j
18.675 m3/dag
Totaal Lekkerkerk 28 putten, totaal 765 m3/h 4,0 Mm3/j
18.675 m3/dag
Totaal Nieuw-Lekkerland 42 putten, totaal 1543 m3/h 8,5 Mm3/j
en Lekkerkerk 36.575 m3/dag
Pagina 2 van 10
, Zuivering
De zuivering van de Put en Lekkerkerk zijn qua procesvolgorde vrijwel identiek. Technisch
gezien bestaan er verschillen. De dimensies zijn weergegeven in onderstaande tabel 2.
Tabel 2: Dimensionering bestaande zuiveringen
ZS de Put ZS Lekkerkerk
Winning 14 putten 28 putten
Voorfilters (met beluchting) 4 x 30 m2 (droog) 3 + 5 filters a 18 m2 (droog)
2
Nafilters (met beluchting) 4 x 30 m (nat) 3 + 5 filters a 18 m2 (droog)
3
Filtraatkelders 2 kelders a 150 m 2 kelders a 350 m3
Aktief koolfilters 3 of 4 koolfilters a 66 m3 2x4 koolfilters a 36 m3
Reinwaterkelders 2 kelders a 200 m3 -
UV-behandeling 1 + 4 units a 200 m3/h 2 units a 330 m3/h
Reinwaterkelders - 3 kelder, totaal 3240 m3
HD-pompen
Levering DVG N-L, SPS Alblasserdam DVG Krimpen a/d IJssel
In de bijlagen zijn verdere gegevens met processschema’s, hydraulische lijn en plattegrond
weergegeven.
Waterverdeling
Beide locaties leveren nu nog aan hun eigen voorzieningsgebied. Bedoeling is om met het
realiseren van de 4e Megalocatie water vanuit de locatie de Put naar Lekkerkerk te
transporteren.
3. Opdracht
een proces schema
- een hydraulisch lijn schema,
- een hoofdwaterloopschema
12 april 2007 - een platte grond/ vlekkenplan
Status (-evt info van de gebouwen).
concept
Figuur 3: Schematische weergave waterstromen.
Waterkwaliteit
De samenstelling van het ruw- en reinwater is weergegeven in de onderstaande tabellen 3 en
4. Onder invloed van de putschakeling kan de ruwwaterkwaliteit variëren.
Pagina 3 van 10
