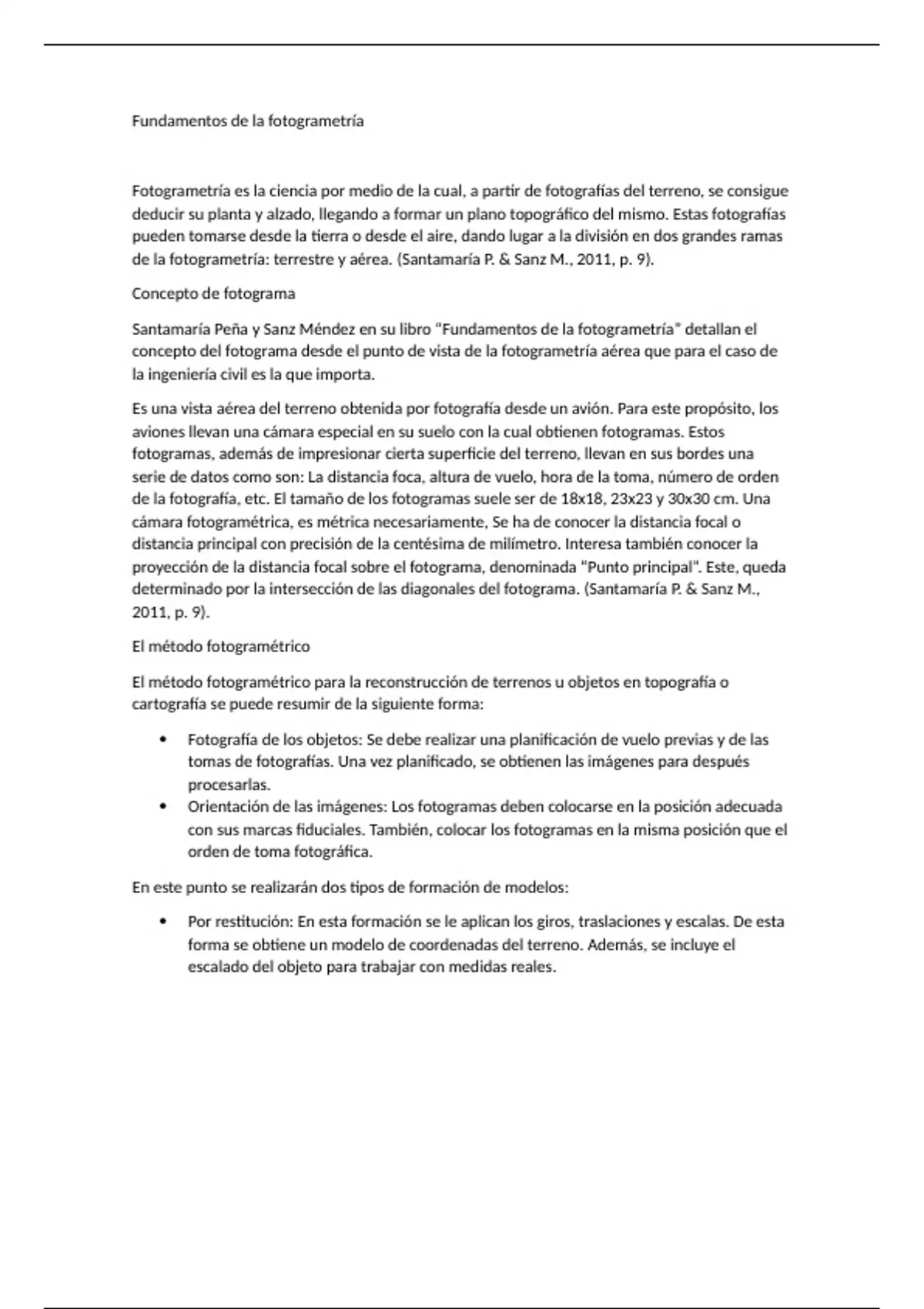

Fundamentos de la fotogrametría
Fotogrametría es la ciencia por medio de la cual, a partir de fotografías del terreno, se consigue
deducir su planta y alzado, llegando a formar un plano topográfico del mismo. Estas fotografías
pueden tomarse desde la tierra o desde el aire, dando lugar a la división en dos grandes ramas
de la fotogrametría: terrestre y aérea. (Santamaría P. & Sanz M., 2011, p. 9).
Concepto de fotograma
Santamaría Peña y Sanz Méndez en su libro “Fundamentos de la fotogrametría” detallan el
concepto del fotograma desde el punto de vista de la fotogrametría aérea que para el caso de
la ingeniería civil es la que importa.
Es una vista aérea del terreno obtenida por fotografía desde un avión. Para este propósito, los
aviones llevan una cámara especial en su suelo con la cual obtienen fotogramas. Estos
fotogramas, además de impresionar cierta superficie del terreno, llevan en sus bordes una
serie de datos como son: La distancia foca, altura de vuelo, hora de la toma, número de orden
de la fotografía, etc. El tamaño de los fotogramas suele ser de 18x18, 23x23 y 30x30 cm. Una
cámara fotogramétrica, es métrica necesariamente, Se ha de conocer la distancia focal o
distancia principal con precisión de la centésima de milímetro. Interesa también conocer la
proyección de la distancia focal sobre el fotograma, denominada “Punto principal”. Este, queda
determinado por la intersección de las diagonales del fotograma. (Santamaría P. & Sanz M.,
2011, p. 9).
El método fotogramétrico
El método fotogramétrico para la reconstrucción de terrenos u objetos en topografía o
cartografía se puede resumir de la siguiente forma:
Fotografía de los objetos: Se debe realizar una planificación de vuelo previas y de las
tomas de fotografías. Una vez planificado, se obtienen las imágenes para después
procesarlas.
Orientación de las imágenes: Los fotogramas deben colocarse en la posición adecuada
con sus marcas fiduciales. También, colocar los fotogramas en la misma posición que el
orden de toma fotográfica.
En este punto se realizarán dos tipos de formación de modelos:
Por restitución: En esta formación se le aplican los giros, traslaciones y escalas. De esta
forma se obtiene un modelo de coordenadas del terreno. Además, se incluye el
escalado del objeto para trabajar con medidas reales.
, Por rectificación: Tras la orientación del haz de luz (interna y externa), se consigue la
intersección entre esa luz y el MDT (modelo digital del terreno) del espacio a
determinar.
1 Obtención del punto principal a partir de las marcas fiduciales
Divisiones de la fotogrametría
Fotogrametría aérea
En términos simples la fotogrametría aérea hace referencia a cualquier imagen captada
mediante un dispositivo aéreo. Método o procedimiento de toma fotografías aéreas o desde la
cima de montañas elevadas con el fin de levantar el mapa de una región.
Normalmente se utilizan fotografías tomadas por una cámara especial situada en un avión o en
un satélite. Las distorsiones de las fotografías se corrigen utilizando un aparato denominado
restituidor fotogramétrico. Este proyector crea una imagen tridimensional al combinar
fotografías superpuestas del mismo terreno tomadas desde ángulos diferentes. Los límites, las
carreteras y otros elementos se trazan a partir de esta imagen para obtener una base sobre la
cual se realizará el mapa.
Pasos generales del procedimiento para la fotogrametría aérea
Se divide el área que debe ser fotografiada en fajas largas y estrechas dispuestas de tal
manera que el borde de cada una cubra parte de la otra, cada fotografía cubrirá más
del 50% de la precedente.
