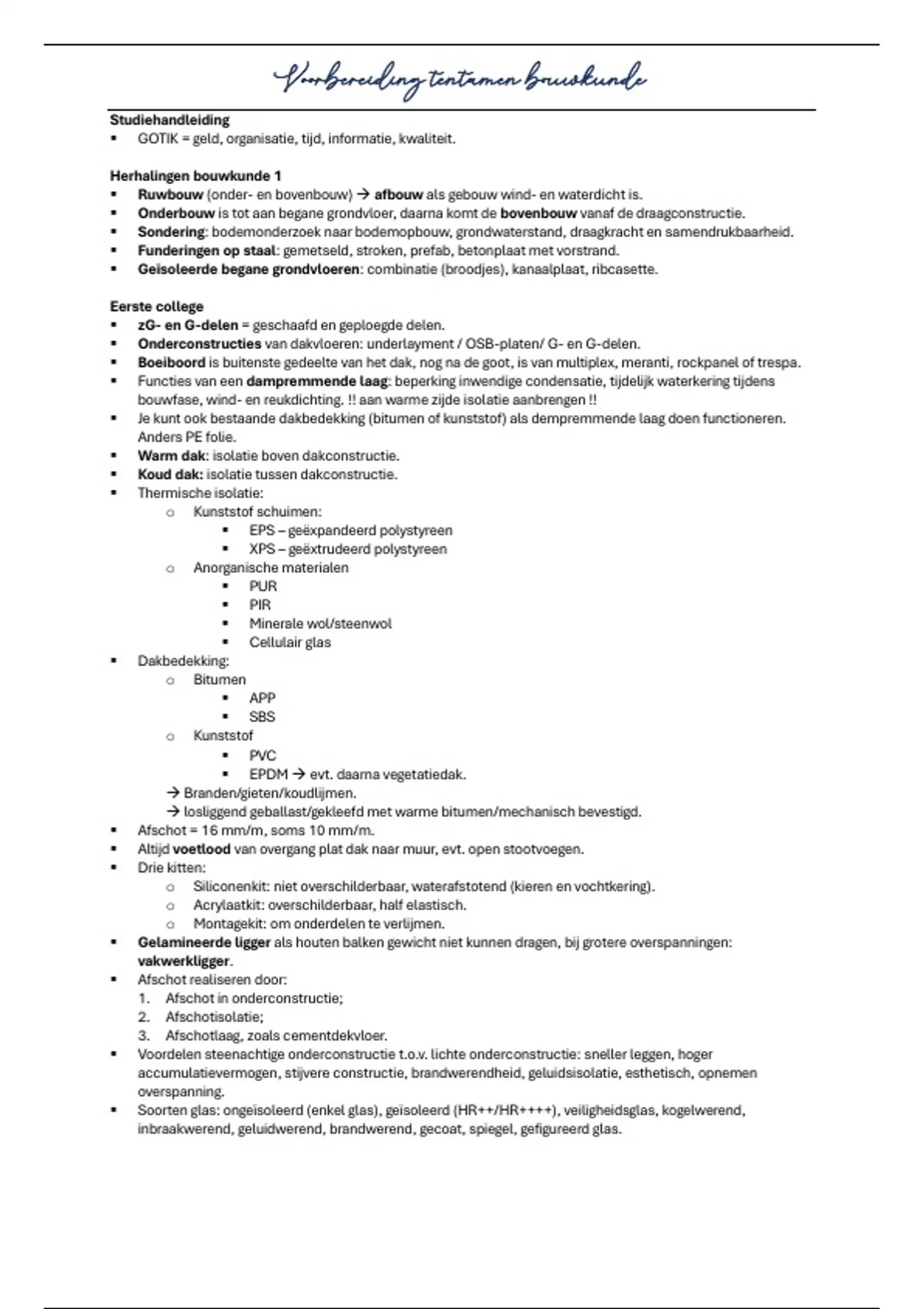

Voorbereiding tentamen bouwkunde
Studiehandleiding
▪ GOTIK = geld, organisatie, tijd, informatie, kwaliteit.
Herhalingen bouwkunde 1
▪ Ruwbouw (onder- en bovenbouw) → afbouw als gebouw wind- en waterdicht is.
▪ Onderbouw is tot aan begane grondvloer, daarna komt de bovenbouw vanaf de draagconstructie.
▪ Sondering: bodemonderzoek naar bodemopbouw, grondwaterstand, draagkracht en samendrukbaarheid.
▪ Funderingen op staal: gemetseld, stroken, prefab, betonplaat met vorstrand.
▪ Geïsoleerde begane grondvloeren: combinatie (broodjes), kanaalplaat, ribcasette.
Eerste college
▪ zG- en G-delen = geschaafd en geploegde delen.
▪ Onderconstructies van dakvloeren: underlayment / OSB-platen/ G- en G-delen.
▪ Boeiboord is buitenste gedeelte van het dak, nog na de goot, is van multiplex, meranti, rockpanel of trespa.
▪ Functies van een dampremmende laag: beperking inwendige condensatie, tijdelijk waterkering tijdens
bouwfase, wind- en reukdichting. !! aan warme zijde isolatie aanbrengen !!
▪ Je kunt ook bestaande dakbedekking (bitumen of kunststof) als dempremmende laag doen functioneren.
Anders PE folie.
▪ Warm dak: isolatie boven dakconstructie.
▪ Koud dak: isolatie tussen dakconstructie.
▪ Thermische isolatie:
o Kunststof schuimen:
▪ EPS – geëxpandeerd polystyreen
▪ XPS – geëxtrudeerd polystyreen
o Anorganische materialen
▪ PUR
▪ PIR
▪ Minerale wol/steenwol
▪ Cellulair glas
▪ Dakbedekking:
o Bitumen
▪ APP
▪ SBS
o Kunststof
▪ PVC
▪ EPDM → evt. daarna vegetatiedak.
→ Branden/gieten/koudlijmen.
→ losliggend geballast/gekleefd met warme bitumen/mechanisch bevestigd.
▪ Afschot = 16 mm/m, soms 10 mm/m.
▪ Altijd voetlood van overgang plat dak naar muur, evt. open stootvoegen.
▪ Drie kitten:
o Siliconenkit: niet overschilderbaar, waterafstotend (kieren en vochtkering).
o Acrylaatkit: overschilderbaar, half elastisch.
o Montagekit: om onderdelen te verlijmen.
▪ Gelamineerde ligger als houten balken gewicht niet kunnen dragen, bij grotere overspanningen:
vakwerkligger.
▪ Afschot realiseren door:
1. Afschot in onderconstructie;
2. Afschotisolatie;
3. Afschotlaag, zoals cementdekvloer.
▪ Voordelen steenachtige onderconstructie t.o.v. lichte onderconstructie: sneller leggen, hoger
accumulatievermogen, stijvere constructie, brandwerendheid, geluidsisolatie, esthetisch, opnemen
overspanning.
▪ Soorten glas: ongeïsoleerd (enkel glas), geïsoleerd (HR++/HR++++), veiligheidsglas, kogelwerend,
inbraakwerend, geluidwerend, brandwerend, gecoat, spiegel, gefigureerd glas.
