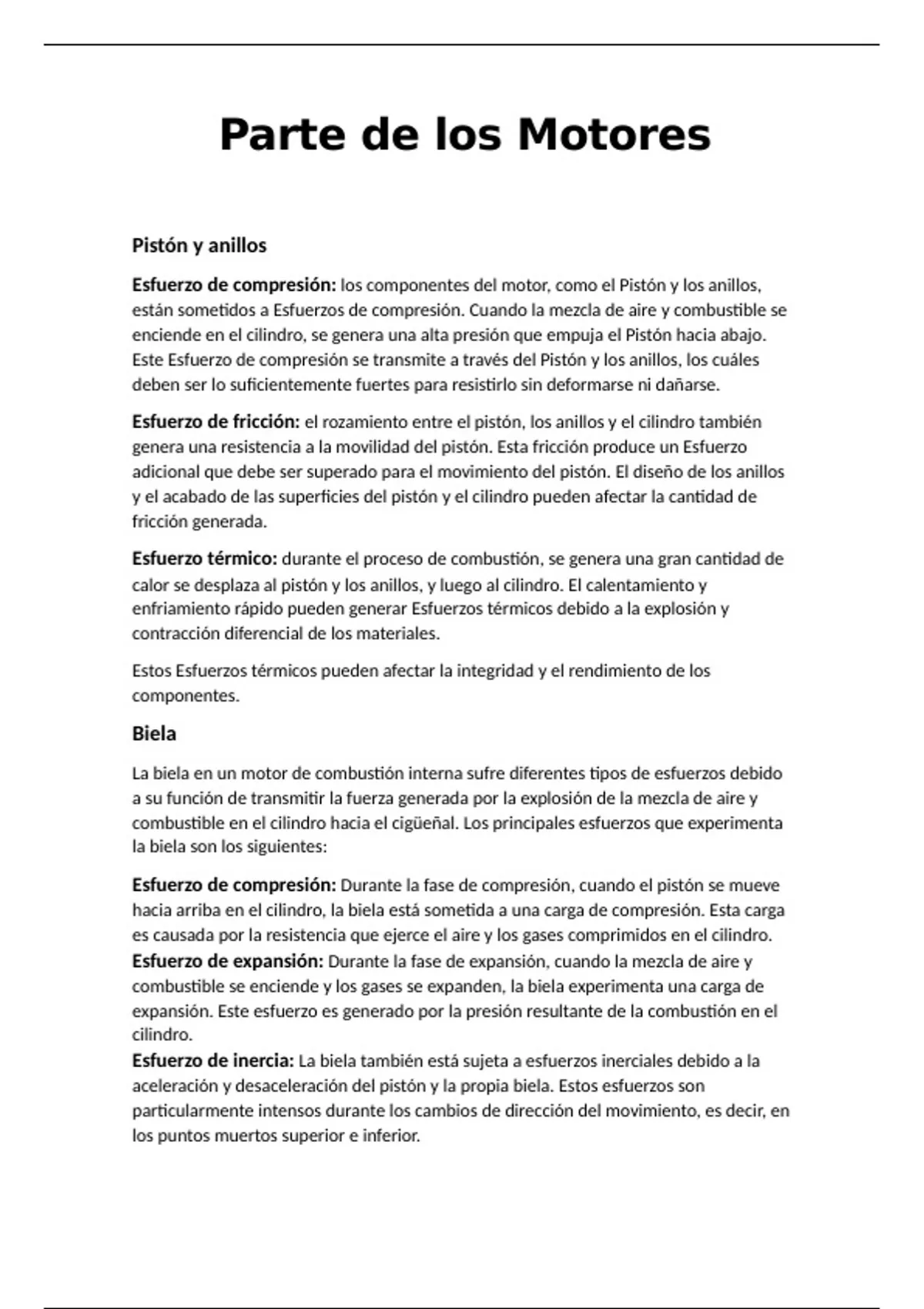

Parte de los Motores
Pistón y anillos
Esfuerzo de compresión: los componentes del motor, como el Pistón y los anillos,
están sometidos a Esfuerzos de compresión. Cuando la mezcla de aire y combustible se
enciende en el cilindro, se genera una alta presión que empuja el Pistón hacia abajo.
Este Esfuerzo de compresión se transmite a través del Pistón y los anillos, los cuáles
deben ser lo suficientemente fuertes para resistirlo sin deformarse ni dañarse.
Esfuerzo de fricción: el rozamiento entre el pistón, los anillos y el cilindro también
genera una resistencia a la movilidad del pistón. Esta fricción produce un Esfuerzo
adicional que debe ser superado para el movimiento del pistón. El diseño de los anillos
y el acabado de las superficies del pistón y el cilindro pueden afectar la cantidad de
fricción generada.
Esfuerzo térmico: durante el proceso de combustión, se genera una gran cantidad de
calor se desplaza al pistón y los anillos, y luego al cilindro. El calentamiento y
enfriamiento rápido pueden generar Esfuerzos térmicos debido a la explosión y
contracción diferencial de los materiales.
Estos Esfuerzos térmicos pueden afectar la integridad y el rendimiento de los
componentes.
Biela
La biela en un motor de combustión interna sufre diferentes tipos de esfuerzos debido
a su función de transmitir la fuerza generada por la explosión de la mezcla de aire y
combustible en el cilindro hacia el cigüeñal. Los principales esfuerzos que experimenta
la biela son los siguientes:
Esfuerzo de compresión: Durante la fase de compresión, cuando el pistón se mueve
hacia arriba en el cilindro, la biela está sometida a una carga de compresión. Esta carga
es causada por la resistencia que ejerce el aire y los gases comprimidos en el cilindro.
Esfuerzo de expansión: Durante la fase de expansión, cuando la mezcla de aire y
combustible se enciende y los gases se expanden, la biela experimenta una carga de
expansión. Este esfuerzo es generado por la presión resultante de la combustión en el
cilindro.
Esfuerzo de inercia: La biela también está sujeta a esfuerzos inerciales debido a la
aceleración y desaceleración del pistón y la propia biela. Estos esfuerzos son
particularmente intensos durante los cambios de dirección del movimiento, es decir, en
los puntos muertos superior e inferior.
, Esfuerzo de torsión: La biela transmite el movimiento lineal del pistón al cigüeñal
mediante un bulón o pasador. Durante el funcionamiento del motor, la biela está
sometida a esfuerzos de torsión debido a las fuerzas generadas por la conexión entre el
bulón y el cigüeñal.
Además de estos esfuerzos principales, la biela también está expuesta a otros factores
de estrés, como las vibraciones y las cargas térmicas generadas por el funcionamiento
del motor. Por lo tanto, las bielas están diseñadas para ser fuertes y resistentes,
generalmente fabricadas con acero forjado o aluminio de alta resistencia.
Esfuerzo térmico: La biela en un motor de combustión interna también experimenta
esfuerzos térmicos debido al calor generado durante el proceso de combustión. Estos
esfuerzos térmicos son el resultado de las altas temperaturas alcanzadas en el interior
del cilindro y se transmiten a través del pistón hacia la biela.
El esfuerzo térmico en la biela se produce principalmente debido a dos factores:
Temperaturas elevadas: Durante la combustión de la mezcla de aire y combustible,
se generan altas temperaturas en el cilindro. Estas temperaturas se transmiten al
pistón y luego a la biela. La biela, al estar en contacto directo con el pistón, se calienta
significativamente y sufre dilatación térmica. Este cambio en las dimensiones de la
biela debido al calor puede generar esfuerzos térmicos y tensiones en su estructura.
Enfriamiento inadecuado: El enfriamiento insuficiente de la biela puede aumentar
los esfuerzos térmicos a los que está expuesta. El aceite de motor y el sistema de
refrigeración deben ser efectivos para disipar el calor y mantener la temperatura de la
biela dentro de los límites aceptables. Si el sistema de enfriamiento no funciona
correctamente, la biela puede sobrecalentarse y sufrir daños, como deformaciones o
grietas.
Para hacer frente a los esfuerzos térmicos, las bielas suelen fabricarse con materiales
de alta resistencia al calor, como acero forjado o aleaciones de aluminio. Estos
materiales están diseñados para resistir las altas temperaturas y las dilataciones
térmicas
Cigüeñal
Esfuerzo mecánico: El cigüeñal está sometido a cargas mecánicas significativas
debido a la combustión y la generación de potencia en el motor. Estas cargas se deben
a la expansión y contracción de los gases en el cilindro durante las etapas de admisión,
compresión y combustión. El cigüeñal convierte el movimiento lineal alternativo del
pistón en un movimiento rotativo, y durante este proceso, se producen esfuerzos de
