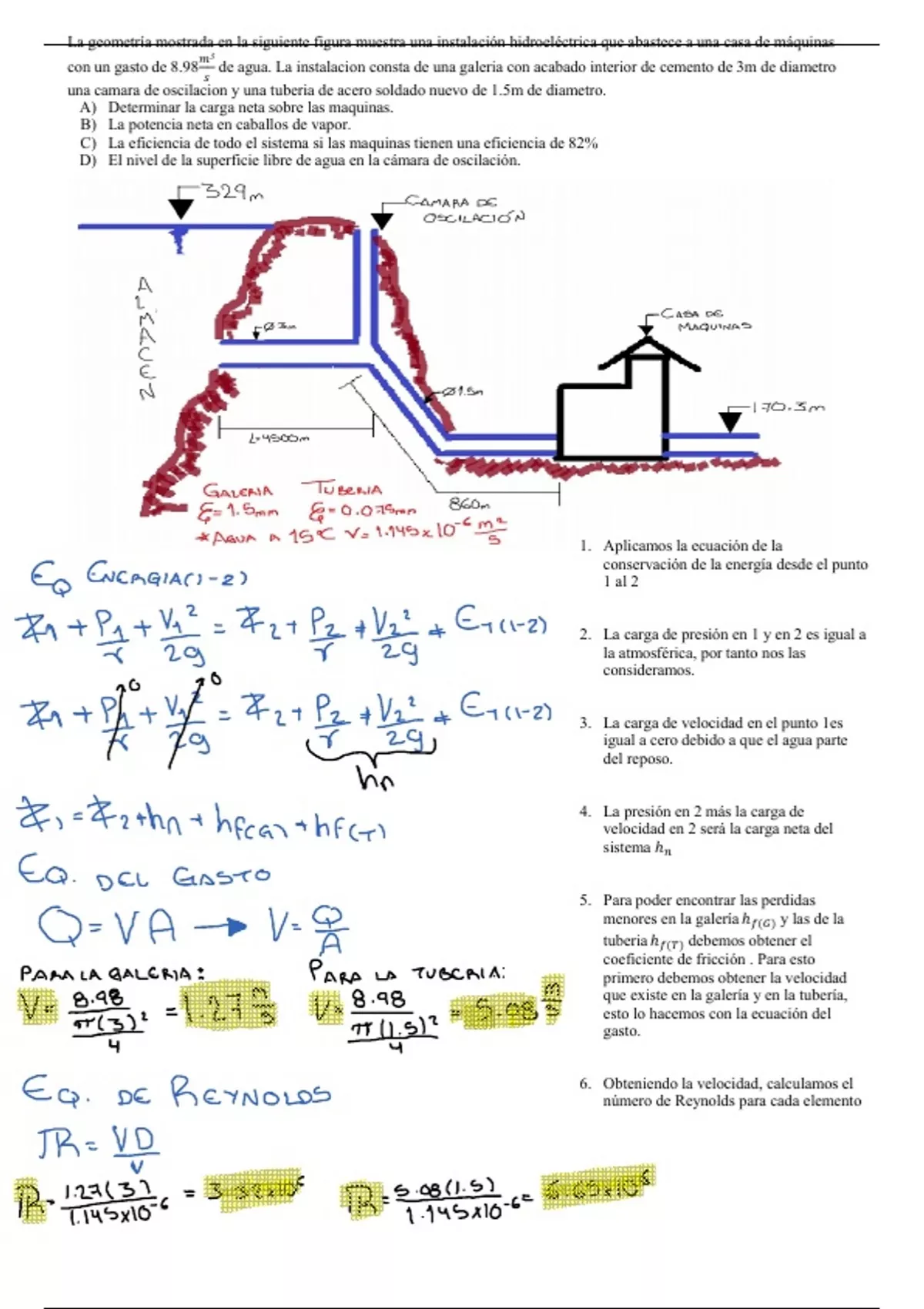

La geometría mostrada en la siguiente figura muestra una instalación hidroeléctrica que abastece a una casa de máquinas
3
con un gasto de 8.98⎯⎯ de agua. La instalacion consta de una galeria con acabado interior de cemento de 3m de diametro
una camara de oscilacion y una tuberia de acero soldado nuevo de 1.5m de diametro.
A) Determinar la carga neta sobre las maquinas.
B) La potencia neta en caballos de vapor.
C) La eficiencia de todo el sistema si las maquinas tienen una eficiencia de 82%
D) El nivel de la superficie libre de agua en la cámara de oscilación.
1. Aplicamos la ecuación de la
conservación de la energía desde el punto
1 al 2
2. La carga de presión en 1 y en 2 es igual a
la atmosférica, por tanto nos las
consideramos.
3. La carga de velocidad en el punto 1es
igual a cero debido a que el agua parte
del reposo.
4. La presión en 2 más la carga de
velocidad en 2 será la carga neta del
sistema ℎ
5. Para poder encontrar las perdidas
menores en la galería ℎ ( ) y las de la
tuberia ℎ ( ) debemos obtener el
coeficiente de fricción . Para esto
primero debemos obtener la velocidad
que existe en la galería y en la tubería,
esto lo hacemos con la ecuación del
gasto.
6. Obteniendo la velocidad, calculamos el
número de Reynolds para cada elemento
