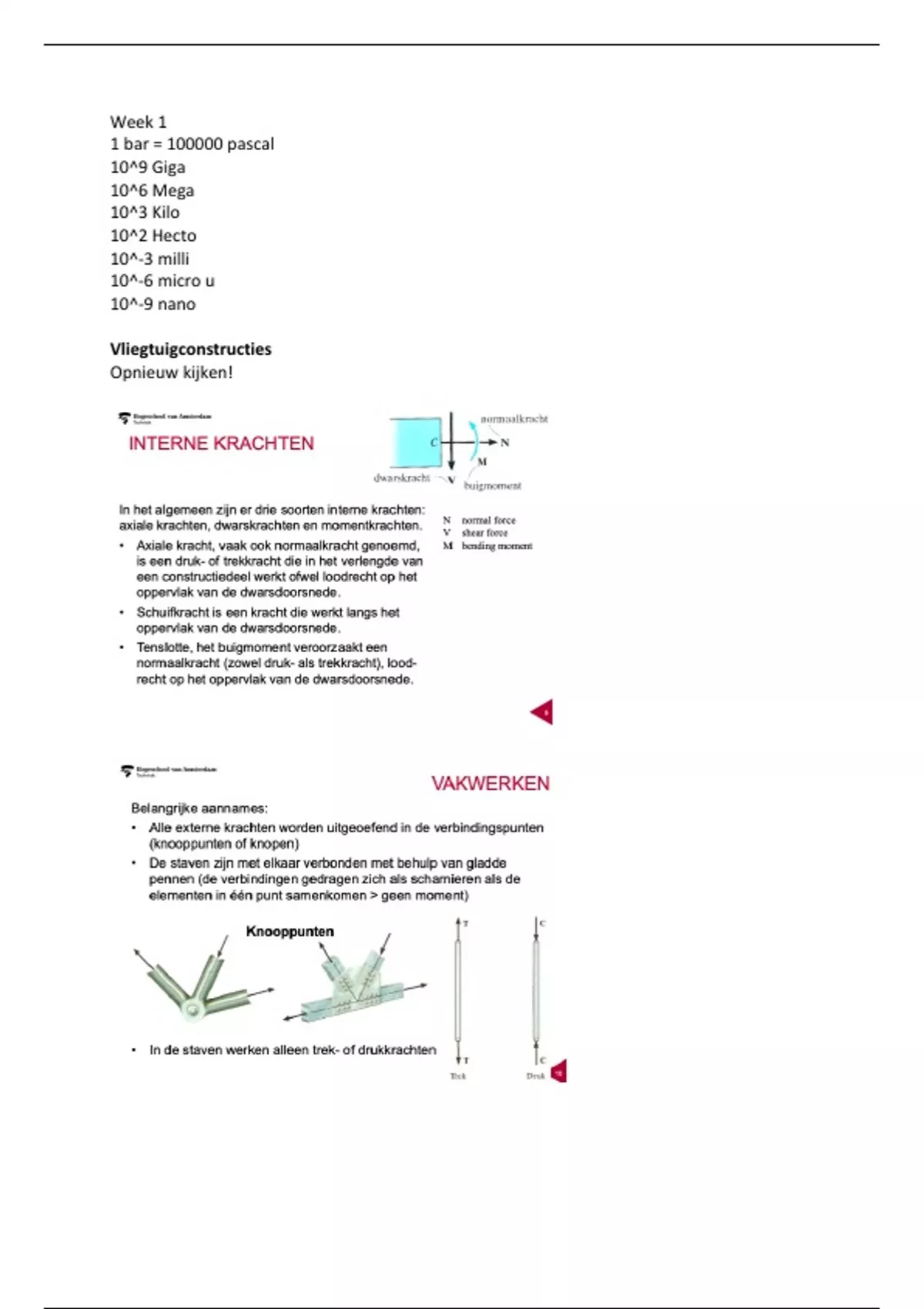

Week 1
1 bar = 100000 pascal
10^9 Giga
10^6 Mega
10^3 Kilo
10^2 Hecto
10^-3 milli
10^-6 micro u
10^-9 nano
Vliegtuigconstructies
Opnieuw kijken!
,Metalen
Polymeren, elastomeren
Composieten
Glassen, ceramics
Composieten worden met de jaren steeds meer gebruikt op dit moment 50% van metalen
uit vliegtuig is compositiet.
Metalen worden gebruikt voor de dragende delen. Keramiek in de ruimtevaart want kan
tegen grote hittes. Polymeren wordt gebruikt voor het interieur zoals de stoelen.
Composieten zijn de vervangers van metalen.
Gietstaal
Ferro metalen bevatten ijzer en zijn magnetisch. Enkele uitzonderingen de metalen kobalt,
nikkel en gadolinium zijn wel magnetisch, bevat alleen geen ijzer, maar vallen dus wel onder
de Ferro metalen.
Eigenschappen metalen:
Koolstofstaal en gelegeerd staal (Ferrometaal)
- Corrosiegevoelig
- Magnetisch
- Sterk
- Zwaar
- Goedkoop bij aanschaf, bewerking en reparatie
Gietijzer (Ferrometaal)
- Weinig last van corrosie
- Bestand tegen drukbelasting
- Bros in trekbelasting
- Zwaar
- Grote ontwerpvormvrijheid
, - Goedkoop, serieproductie
- Duur, unica
Gietstaal (Ferrometaal)
- Betere eigenschappen in trekbelasting dan gietijzer
- Duurder
- Moeilijk te bewerken, fabricage of reparatie
- Hoogwaardige onderdelen
Non-Ferro metalen:
- Aluminium
- Titanium
- Magnesium
- Koper
- Zink
- Zilver
- Goud
Aluminium (Non-Ferro)
- Veelgebruikt vliegtuig materiaal in legeringen
- Lichter dan staal maar minder sterk
- Duurder dan staal
- Corrodeert in zekere mate
Titanium (Non-Ferro)
- Zwaarder dan aluminium, maar veel sterker
- Lage thermische expansie-coëfficiënt
- Lichter dan staal
- Corrosiebestendig
- Duur in fabricage, aanschaf, bewerking en reparatie
Magnesium (Non-Ferro)
- Lichter dan aluminium maar ook zwakker
- Corrodeert langzaam
- Spanen zijn brandbaar
- Moeilijk te vervormen/koudbewerking
- Meestal gegoten producten
Koper (Non-Ferro)
- Elektrische geleiding
- Corrosie is groen
- Belangrijk in aluminiumlegering (AL 2024)
Zink (Non-Ferro)
- Lage smelttemperatuur
- Corrosiebestendig
- Belangrijk in aluminiumlegering (AL 7075)
, Aluminium legeringen zijn zuivere aluminium gemengd met andere metalen.
- Cu (koper) als hoofdbestanddeel is AL 2024
- Zn (Zink) als hoofdbestanddeel is AL 7075
Toegepast sinds 1930
Voordelen:
- Lage dichtheid C.q. gewicht
- Goede prestaties
- Gemakkelijk te bewerken
Nadelen:
- Zuiver aluminium kan niet gelast worden, alleen speciale Al-legeringen.
- Gevoelig voor vermoeiing.
Fysische materiaaleigenschappen:
- Dichtheid
- Warmtegeleiding
- Stroomgeleiding
Mechanische materiaaleigenschappen:
- Sterkte = sterk vs zwak (samenhang)
- Stugheid = stug vs week (Plastische vervorming)
- Stijfheid = Stijf vs slap (elastische vervorming)
- Taaiheid = Bros vs taai (breuk)
- Vermoeiing = bezwijken bij herhalende kleine en wisselende belastingen.
- Hardheid = hard vs zacht (indrukking)
Chemische materiaaleigenschappen:
- Corrosievastheid
- Zuurvastheid
- Hittevastheid
Technologische materiaaleigenschappen:
- Koude vervormbaarheid
- Warme vervormbaarheid
- Verspanbaarheid
- Gietbaarheid
- Lasbaarheid
