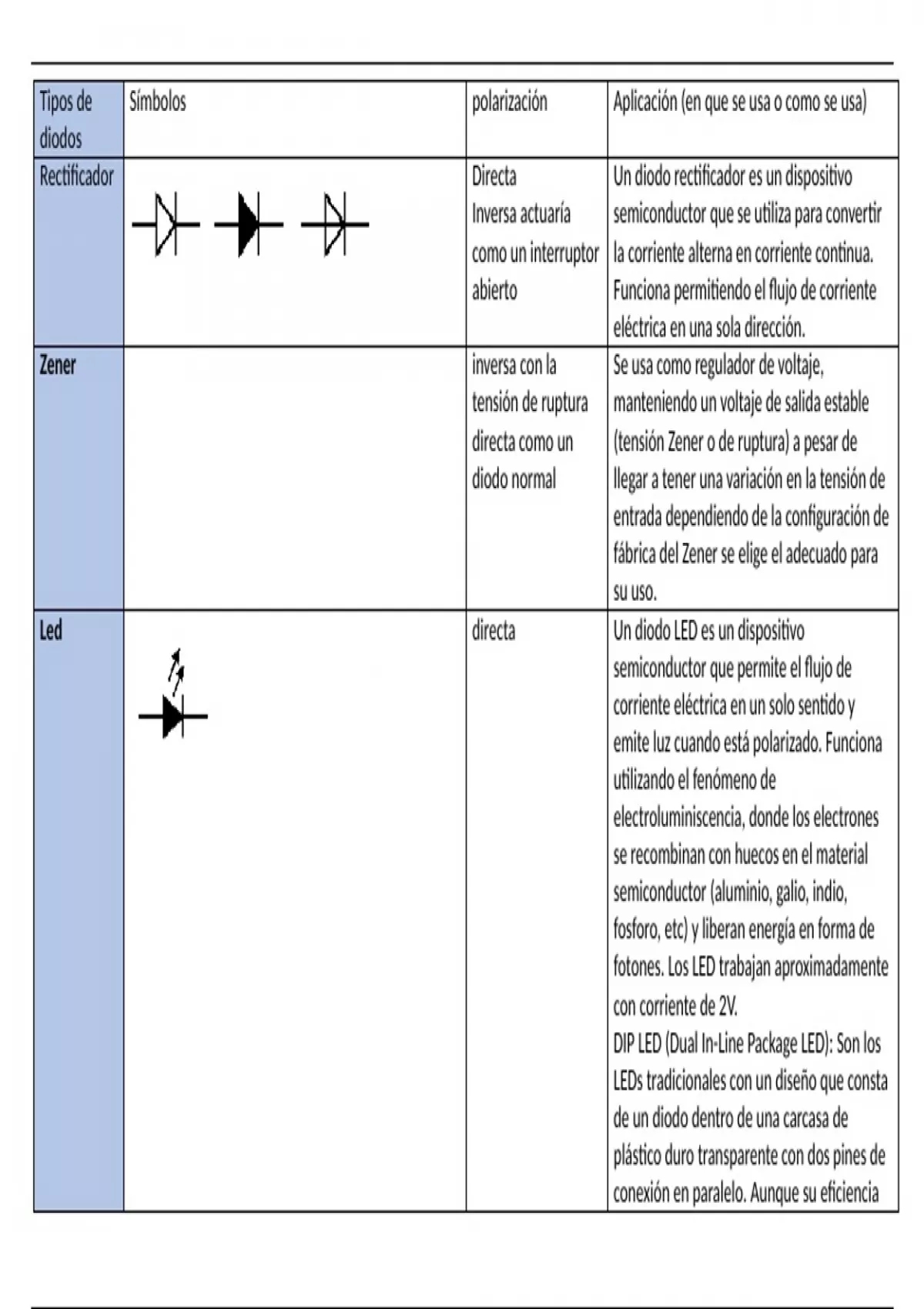

Tipos de Símbolos polarización Aplicación (en que se usa o como se usa)
diodos
Rectificador Directa Un diodo rectificador es un dispositivo
Inversa actuaría semiconductor que se utiliza para convertir
como un interruptor la corriente alterna en corriente continua.
abierto Funciona permitiendo el flujo de corriente
eléctrica en una sola dirección.
Zener inversa con la Se usa como regulador de voltaje,
tensión de ruptura manteniendo un voltaje de salida estable
directa como un (tensión Zener o de ruptura) a pesar de
diodo normal llegar a tener una variación en la tensión de
entrada dependiendo de la configuración de
fábrica del Zener se elige el adecuado para
su uso.
Led directa Un diodo LED es un dispositivo
semiconductor que permite el flujo de
corriente eléctrica en un solo sentido y
emite luz cuando está polarizado. Funciona
utilizando el fenómeno de
electroluminiscencia, donde los electrones
se recombinan con huecos en el material
semiconductor (aluminio, galio, indio,
fosforo, etc) y liberan energía en forma de
fotones. Los LED trabajan aproximadamente
con corriente de 2V.
DIP LED (Dual In-Line Package LED): Son los
LEDs tradicionales con un diseño que consta
de un diodo dentro de una carcasa de
plástico duro transparente con dos pines de
conexión en paralelo. Aunque su eficiencia
