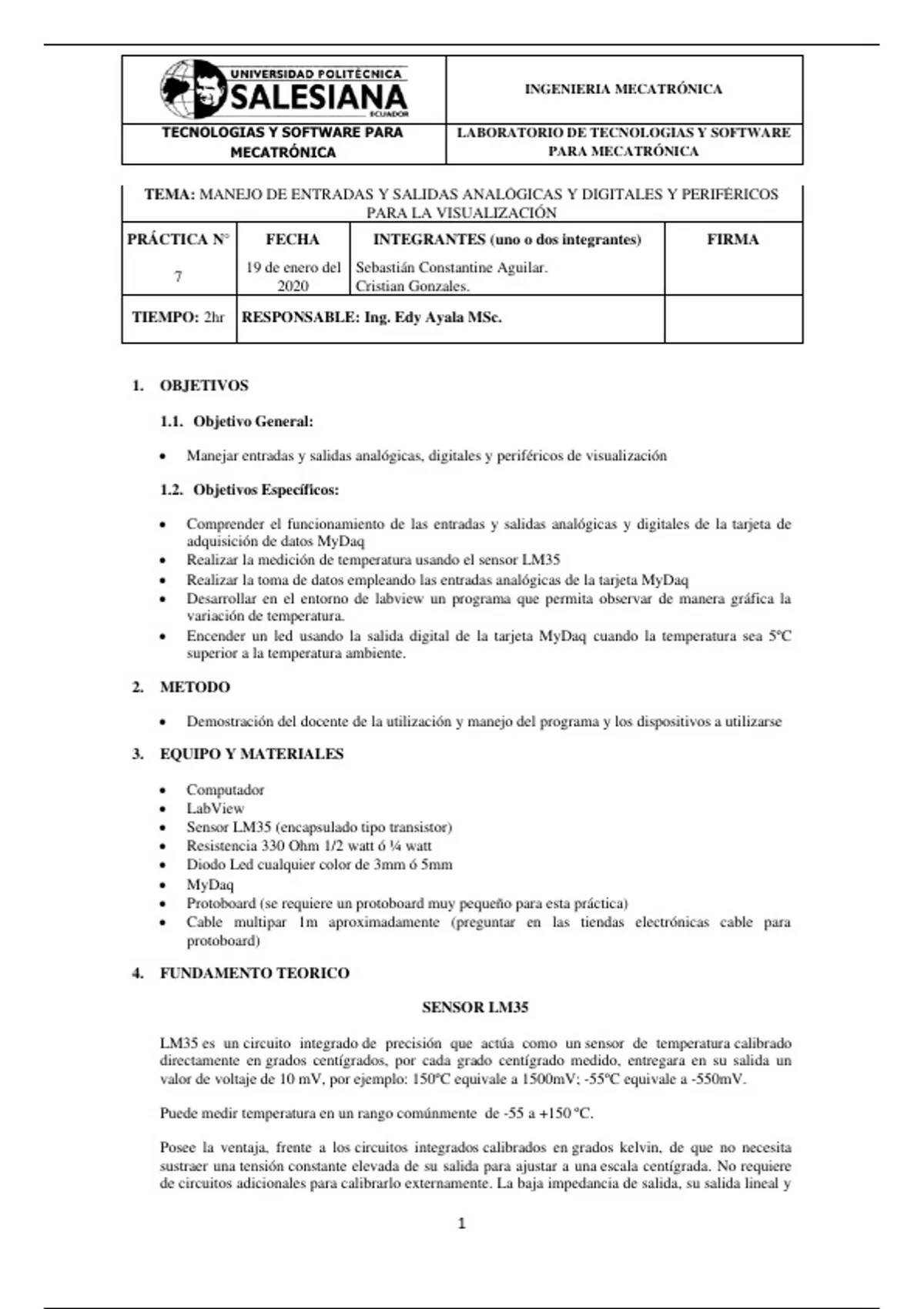

Informe de laboratorio "MANEJO DE ENTRADAS Y SALIDAS ANALÓGICAS Y DIGITALES Y PERIFÉRICOS PARA LA VISUALIZACIÓN"

INGENIERIA MECATRÓNICA


TECNOLOGÍAS Y SOFTWARE PARA LABORATORIO DE TECNOLOGÍAS Y SOFTWARE
MECATRÓNICA PARA MECATRÓNICA


TEMA: MANEJO DE ENTRADAS Y SALIDAS ANALÓGICAS Y DIGITALES Y PERIFÉRICOS
PARA LA VISUALIZACIÓN
PRÁCTICA N° FECHA INTEGRANTES (uno o dos integrantes) FIRMA
19 de enero del Sebastián Constantine Aguilar.
7
2020 Cristian Gonzales.

TIEMPO: 2hr RESPONSABLE: Ing. Edy Ayala MSc.



1. OBJETIVOS

1.1. Objetivo General:

• Manejar entradas y salidas analógicas, digitales y periféricos de visualización

1.2. Objetivos Específicos:

• Comprender el funcionamiento de las entradas y salidas analógicas y digitales de la tarjeta de
adquisición de datos MyDaq
• Realizar la medición de temperatura usando el sensor LM35
• Realizar la toma de datos empleando las entradas analógicas de la tarjeta MyDaq
• Desarrollar en el entorno de labview un programa que permita observar de manera gráfica la
variación de temperatura.
• Encender un led usando la salida digital de la tarjeta MyDaq cuando la temperatura sea 5ºC
superior a la temperatura ambiente.

2. METODO

• Demostración del docente de la utilización y manejo del programa y los dispositivos a utilizarse

3. EQUIPO Y MATERIALES

• Computador
• LabView
• Sensor LM35 (encapsulado tipo transistor)
• Resistencia 330 Ohm 1/2 watt ó ¼ watt
• Diodo Led cualquier color de 3mm ó 5mm
• MyDaq
• Protoboard (se requiere un protoboard muy pequeño para esta práctica)
• Cable multipar 1m aproximadamente (preguntar en las tiendas electrónicas cable para
protoboard)

4. FUNDAMENTO TEORICO

SENSOR LM35

LM35 es un circuito integrado de precisión que actúa como un sensor de temperatura calibrado
directamente en grados centígrados, por cada grado centígrado medido, entregara en su salida un
valor de voltaje de 10 mV, por ejemplo: 150ºC equivale a 1500mV; -55ºC equivale a -550mV.

Puede medir temperatura en un rango comúnmente de -55 a +150 ºC.

Posee la ventaja, frente a los circuitos integrados calibrados en grados kelvin, de que no necesita
sustraer una tensión constante elevada de su salida para ajustar a una escala centígrada. No requiere
de circuitos adicionales para calibrarlo externamente. La baja impedancia de salida, su salida lineal y

1

, INGENIERIA MECATRÓNICA


TECNOLOGÍAS Y SOFTWARE PARA LABORATORIO DE TECNOLOGÍAS Y SOFTWARE
MECATRÓNICA PARA MECATRÓNICA


su precisa calibración hace posible que esté integrado sea instalado fácilmente en un circuito de
control.



CARACTERISTICAS:

- La tensión de salida es proporcional a la temperatura.

- Tiene una precisión garantizada de 0.5°C a 25°C.

- Opera entre 4 y 30 voltios de alimentación con fuente doble o simple.

- Baja impedancia de salida 0,1Ω para 1mA.

- Baja corriente de alimentación 60µA.

- Adecuado para aplicaciones remotas.

APLICACIÓN

Su aplicación fundamental es la medición y control de la temperatura en diferentes dispositivos
industriales y comerciales [1].




Fig.1 Sensor LM35

MyDaq

Dispositivos de Adquisición de Datos para Estudiantes tienen ocho instrumentos de laboratorio plug-
and-play basados en PC usados comúnmente y basados en LabVIEW, incluyendo un multímetro
digital (DMM), osciloscopio y generador de funciones. Los estudiantes pueden tener acceso a todos
los instrumentos de software listos para ejecutar para realizar experimentos y ejercicios con
analizador de Bode, generador de forma de onda arbitraria, analizador de señal dinámica
(transformada rápida de Fourier), entrada digital y salida digital. Estos dispositivos permiten realizar
ingeniería real y cuando se combinan con software LabVIEW y NIMultisim, brindan a los
estudiantes el poder de generar prototipos de sistemas y analizar circuitos fuera de las conferencias y
laboratorios tradicionales.
