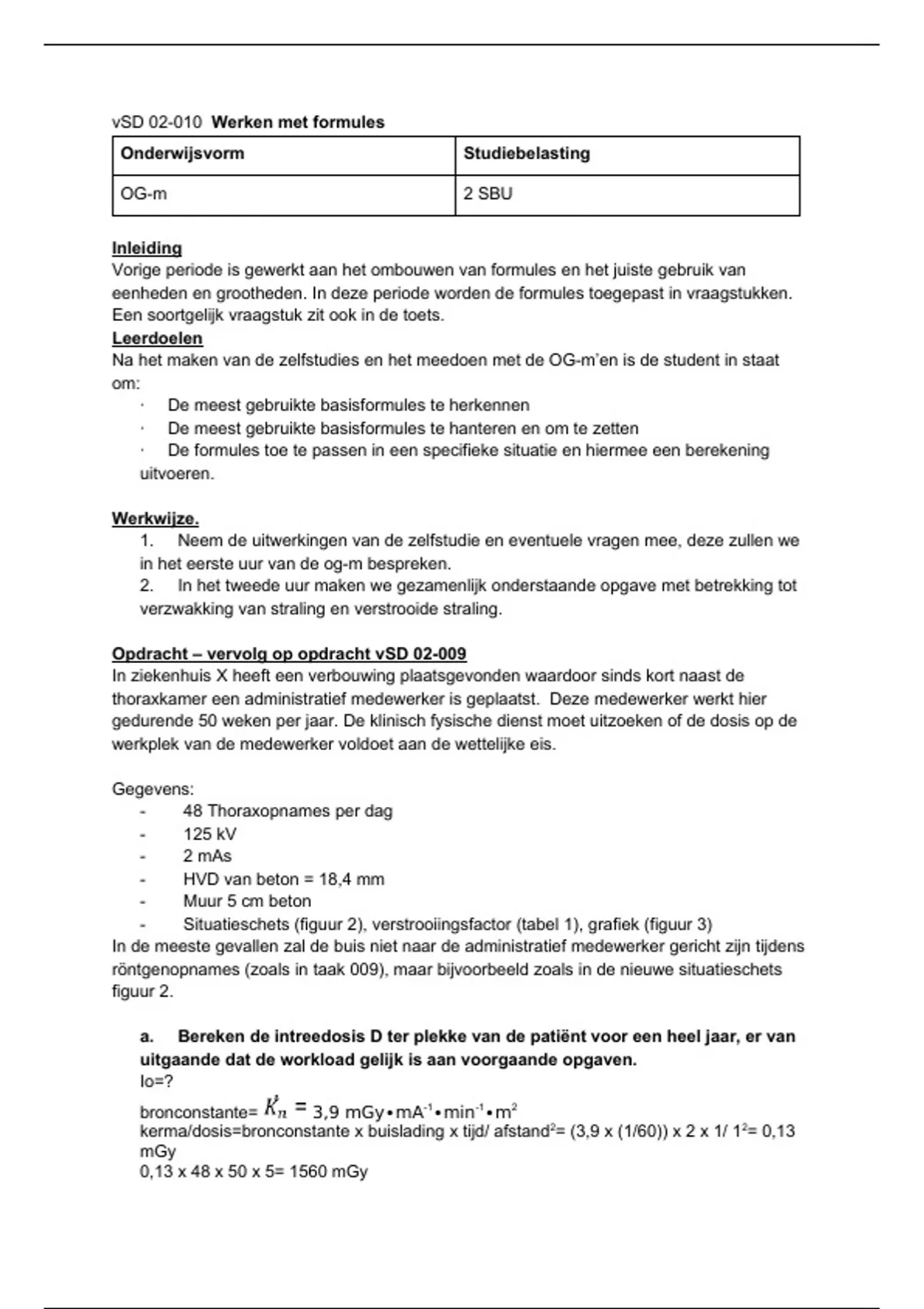

vSD 02-010 Werken met formules
Onderwijsvorm Studiebelasting
OG-m 2 SBU
Inleiding
Vorige periode is gewerkt aan het ombouwen van formules en het juiste gebruik van
eenheden en grootheden. In deze periode worden de formules toegepast in vraagstukken.
Een soortgelijk vraagstuk zit ook in de toets.
Leerdoelen
Na het maken van de zelfstudies en het meedoen met de OG-m’en is de student in staat
om:
· De meest gebruikte basisformules te herkennen
· De meest gebruikte basisformules te hanteren en om te zetten
· De formules toe te passen in een specifieke situatie en hiermee een berekening
uitvoeren.
Werkwijze.
1. Neem de uitwerkingen van de zelfstudie en eventuele vragen mee, deze zullen we
in het eerste uur van de og-m bespreken.
2. In het tweede uur maken we gezamenlijk onderstaande opgave met betrekking tot
verzwakking van straling en verstrooide straling.
Opdracht – vervolg op opdracht vSD 02-009
In ziekenhuis X heeft een verbouwing plaatsgevonden waardoor sinds kort naast de
thoraxkamer een administratief medewerker is geplaatst. Deze medewerker werkt hier
gedurende 50 weken per jaar. De klinisch fysische dienst moet uitzoeken of de dosis op de
werkplek van de medewerker voldoet aan de wettelijke eis.
Gegevens:
- 48 Thoraxopnames per dag
- 125 kV
- 2 mAs
- HVD van beton = 18,4 mm
- Muur 5 cm beton
- Situatieschets (figuur 2), verstrooiingsfactor (tabel 1), grafiek (figuur 3)
In de meeste gevallen zal de buis niet naar de administratief medewerker gericht zijn tijdens
röntgenopnames (zoals in taak 009), maar bijvoorbeeld zoals in de nieuwe situatieschets
figuur 2.
a. Bereken de intreedosis D ter plekke van de patiënt voor een heel jaar, er van
uitgaande dat de workload gelijk is aan voorgaande opgaven.
Io=?
bronconstante= 3,9 mGy∙mA-1∙min-1∙m2
kerma/dosis=bronconstante x buislading x tijd/ afstand2= (3,9 x (1/60)) x 2 x 1/ 12= 0,13
mGy
0,13 x 48 x 50 x 5= 1560 mGy
