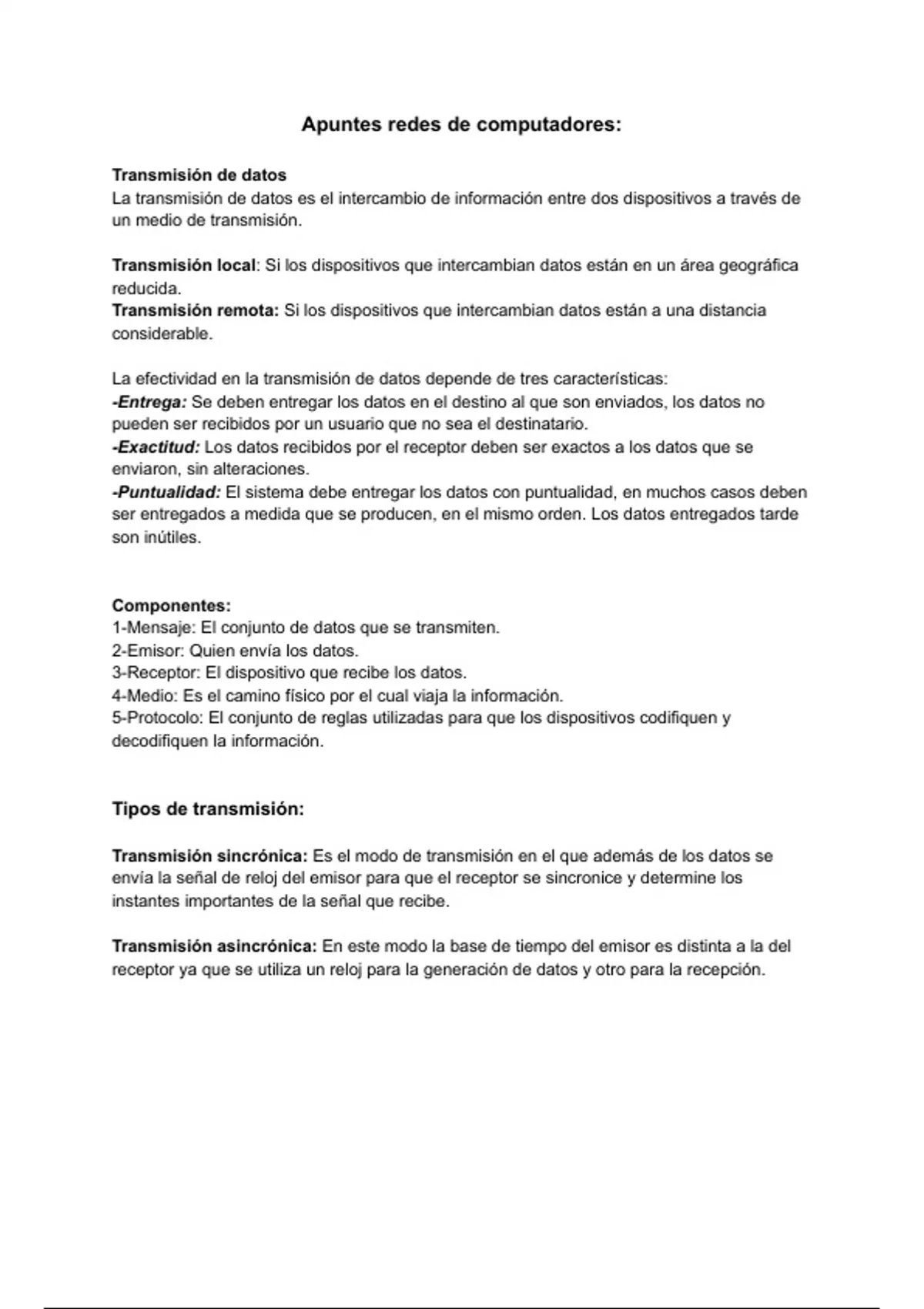

Apuntes redes de computadores:
Transmisión de datos
La transmisión de datos es el intercambio de información entre dos dispositivos a través de
un medio de transmisión.
Transmisión local: Si los dispositivos que intercambian datos están en un área geográfica
reducida.
Transmisión remota: Si los dispositivos que intercambian datos están a una distancia
considerable.
La efectividad en la transmisión de datos depende de tres características:
-Entrega: Se deben entregar los datos en el destino al que son enviados, los datos no
pueden ser recibidos por un usuario que no sea el destinatario.
-Exactitud: Los datos recibidos por el receptor deben ser exactos a los datos que se
enviaron, sin alteraciones.
-Puntualidad: El sistema debe entregar los datos con puntualidad, en muchos casos deben
ser entregados a medida que se producen, en el mismo orden. Los datos entregados tarde
son inútiles.
Componentes:
1-Mensaje: El conjunto de datos que se transmiten.
2-Emisor: Quien envía los datos.
3-Receptor: El dispositivo que recibe los datos.
4-Medio: Es el camino físico por el cual viaja la información.
5-Protocolo: El conjunto de reglas utilizadas para que los dispositivos codifiquen y
decodifiquen la información.
Tipos de transmisión:
Transmisión sincrónica: Es el modo de transmisión en el que además de los datos se
envía la señal de reloj del emisor para que el receptor se sincronice y determine los
instantes importantes de la señal que recibe.
Transmisión asincrónica: En este modo la base de tiempo del emisor es distinta a la del
receptor ya que se utiliza un reloj para la generación de datos y otro para la recepción.
,Tipos de Señales:
Señales analógicas: Están representadas por funciones que toman un número infinito de
valores en cualquier intervalo de tiempo.
Señales digitales: Señales que pueden ser representadas por funciones que toman un
número determinado de valores en cualquier intervalo de tiempo.
Redes de Computadoras:
Es un conjunto de equipos conectados entre sí por medio de dispositivos físicos que
transfieren datos con el objetivo de compartir información y recursos.
El principal objetivo de la creación de una red es compartir información y recursos a
distancias, asegurar la confiabilidad de la información y reducir el costo de estas acciones.
CRITERIOS PARA TENER UNA BUENA RED
● Prestaciones:
○ Tener una gran cantidad de usuarios en una red puede afectar al tiempo de
respuesta en una red.
○ El medio por el cual se transmiten los datos afecta a la velocidad de
transmisión de la red.
○ El tipo de hardware de la red afecta tanto la velocidad como la capacidad de
transmisión de la misma
○ El tipo de software también afecta las prestaciones de la red.
● Fiabilidad:
○ Frecuencia de fallo: Si la red falla muy frecuentemente es muy poco útil para
los usuarios.
○ Tiempo de recuperación después de un fallo.
○ La red debe estar protegida contra catástrofes físicas.
● Seguridad:
○ Debe proveer de seguridad para los datos en contra de accesos no
autorizados y contra Virus mediante mecanismos de software y hardware.
PROTOCOLOS
Un protocolo define qué se comunica, de qué forma y cuándo. Sus elementos claves son:
Sintaxis: refiere a la estructura del formato de los datos.
Semántica: Qué significa cada conjunto de bits.
Temporización: Cuándo se deberían enviar los datos y con qué rapidez.
,Configuraciones de línea:
Configuración punto a punto: Proporciona un enlace para la transmisión entre dos
dispositivos. todo el canal se reserva para esa transmisión. El emisor no puede elegir el
receptor de la información.
Configuración multipunto: Es la configuración en la que varios dispositivos comparten el
mismo enlace. La capacidad del canal es compartida en el espacio o en el tiempo.
CLASIFICACION DE REDES:
PAN: Red de Área Personal
MAN: Red de Área Metropolitana, comunica varias redes LAN en una zona geográfica
cercana.
LAN: Red de Área Local
WAN: Red de Área Mundial
TOPOLOGÍAS DE RED:
Una topología es la distribución lógica que tienen los equipos que conforman una red.
Bus: Todos los dispositivos están conectados a un único canal de comunicación. Solo un
dispositivo a la vez puede mandar información, la información recorre todo el bus hacia
todas las estaciones del canal hasta llegar al terminador.
Ventajas:
Fácil de armar y de mantener.
Costos reducidos
Si un dispositivo falla, la comunicación se mantiene.
Desventajas
Mientras haya más dispositivos conectados a la red, hay más probabilidad de colisiones y
pérdidas de datos.
Complejidad de detectar fallos.
Si el bus falla, toda la red deja de funcionar.
Anillo: Las estaciones se conectan formando un anillo, cada estación está conectada a la
siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un
transmisor que repite la señal al siguiente nodo conectado.
Ventajas:
Fácil de instalar y configurar.
Para añadir un dispositivo solo es necesario mover dos conexiones
No se utiliza tanto material por lo que su costo no es muy elevado
, Desventajas:
Si un nodo de la red deja de funcionar, toda la red deja de funcionar también
Todas las señales van en una sola dirección y para llegar a una computadora debe pasar
por todas las del medio.
Variantes: En función al flujo de datos existen dos tipos de topología anillo:
Unidireccional: Maneja el flujo de datos tanto en sentido horario como antihorario pero solo
en un sentido a la vez.
Bidireccional: Maneja el flujo de datos en ambas direcciones a la vez.
Estrella: Configuración para una red LAN, cada uno de los nodos están conectados a un
nodo central que se encarga del enrutamiento y del tráfico de datos de todos los nodos
conectados a él. El nodo central trabaja como servidor.
Ventajas:
Si algún nodo deja de responder o falla, no afecta al resto de la red.
Al tener un nodo central que maneja el tráfico de la red el rendimiento es mejor.
Se pueden agregar equipos fácilmente
Fácil detección de problemas ya que la falla de un cable va a afectar a un único usuario.
Desventajas:
Si el nodo central deja de funcionar, toda la red también.
Es muy costosa debido a la utilización de muchos más cables que otras topologías.
El número de computadoras conectadas a la red depende del nodo central.
Es muy vulnerable ante problemas de cuello de botella.
Variante: La topología árbol.
Malla:
Es una topología en la que todos los dispositivos de la red se pueden conectar entre ellos
para transmitir información. La información puede ir de un dispositivo a otro directamente o
tener que pasar por medio de otros dispositivos para llegar a su destino.
Ventajas:
Es resistente a problemas ya que un dispositivo recibe y traduce los datos.
Si falla algún dispositivo, la malla sigue funcionando si es que puede utilizar otros
dispositivos de la red.
No hay problemas de tráfico gracias a la multiplicidad de sus enlaces.
Desventajas:
Configuración inicial complicada
Cada dispositivo tiene una mayor responsabilidad.
Es costosa ya que requiere una mayor cantidad de cables.
Variantes:
Topología de malla parcial: No todos los dispositivos están conectados entre sí.
Topología de malla completa: Todos los dispositivos están conectados entre sí.
