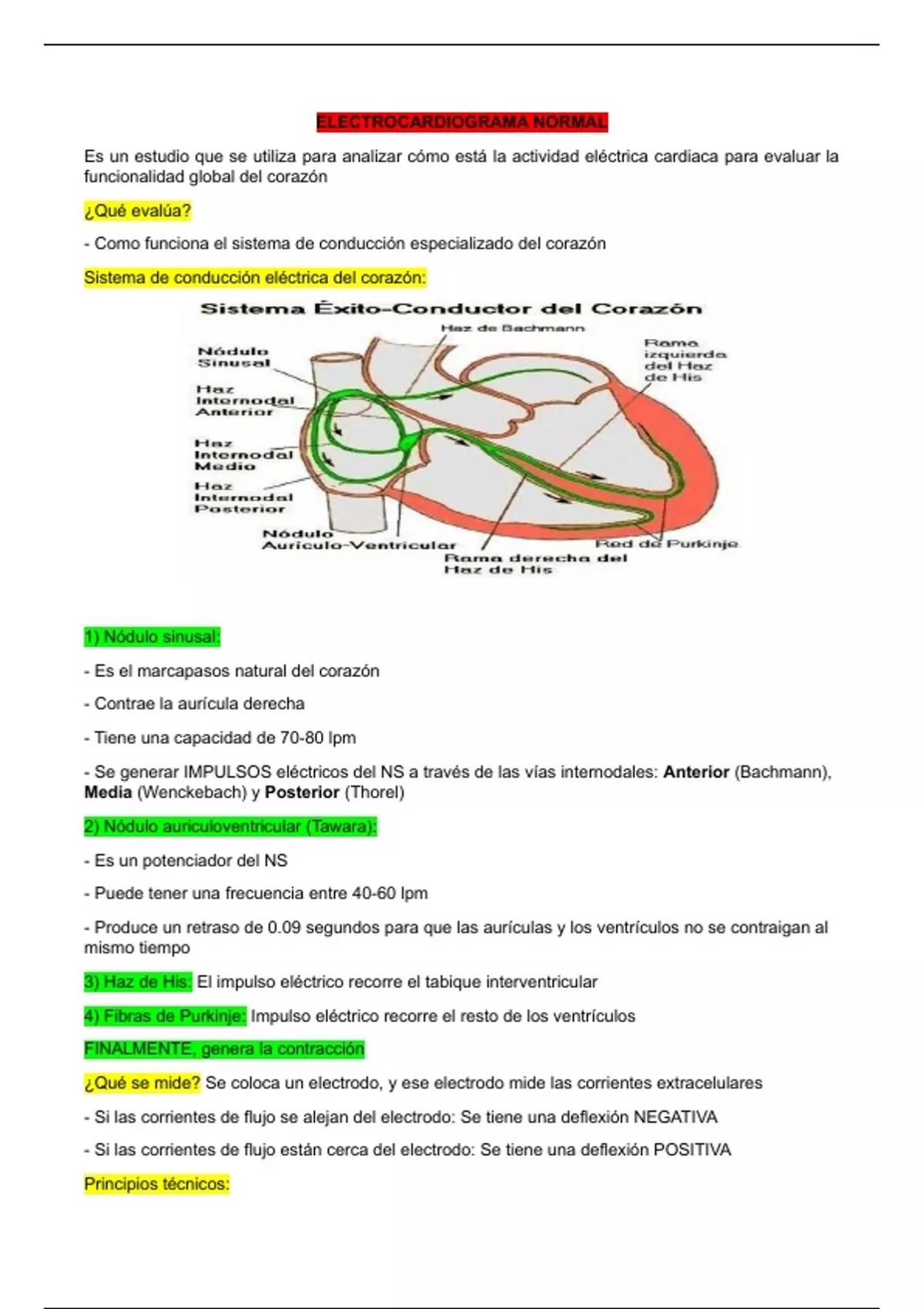

ELECTROCARDIOGRAMA NORMAL
Es un estudio que se utiliza para analizar cómo está la actividad eléctrica cardiaca para evaluar la
funcionalidad global del corazón
¿Qué evalúa?
- Como funciona el sistema de conducción especializado del corazón
Sistema de conducción eléctrica del corazón:
1) Nódulo sinusal:
- Es el marcapasos natural del corazón
- Contrae la aurícula derecha
- Tiene una capacidad de 70-80 lpm
- Se generar IMPULSOS eléctricos del NS a través de las vías internodales: Anterior (Bachmann),
Media (Wenckebach) y Posterior (Thorel)
2) Nódulo auriculoventricular (Tawara):
- Es un potenciador del NS
- Puede tener una frecuencia entre 40-60 lpm
- Produce un retraso de 0.09 segundos para que las aurículas y los ventrículos no se contraigan al
mismo tiempo
3) Haz de His: El impulso eléctrico recorre el tabique interventricular
4) Fibras de Purkinje: Impulso eléctrico recorre el resto de los ventrículos
FINALMENTE, genera la contracción
¿Qué se mide? Se coloca un electrodo, y ese electrodo mide las corrientes extracelulares
- Si las corrientes de flujo se alejan del electrodo: Se tiene una deflexión NEGATIVA
- Si las corrientes de flujo están cerca del electrodo: Se tiene una deflexión POSITIVA
Principios técnicos:
, - Electrodos se colocan: 1 en BD, 1 en BI, 1 en pierna izquierda = Triángulo de Eithoven
12 DERIVACIONES
6 derivaciones en extremidades:
Bipolares Unipolares
Comparan las cargas eléctricas que hay en un Comparan como del punto central del cuerpo
punto con las cargas eléctricas que hay en otro se van las corrientes hacia las extremidades
punto = Vector donde están los electrodos
DI: Va del brazo derecho al brazo izquierdo aVF: Del punto central las corrientes se van
hacia los pies
DII: Va del brazo derecho a la pierna izquierda aVL: Del punto central las corrientes se van
hacia el brazo izquierdo
DIII: Va del brazo izquierdo a la pierna aVR: Del punto central las corrientes se van
izquierda hacia el brazo derecho
NORMAL: Derivacion unipolar aVR siempre debe ser NEGATIVA (P, QRS, T)
6 derivaciones precordiales: Porque se colocan en el pecho justo encima del corazón
V1 Cara septal del corazón
V2 Cara septal interventricular del corazón
V3 Cara anterior del corazón
V4 Cara anterior del corazón
V5 Pared lateral del corazón
V6 Pared lateral del corazón
PAPEL MILIMETRADO
