TUBERIA DE FUERZA EN UNA CENTRAL HIDROELECTRICA

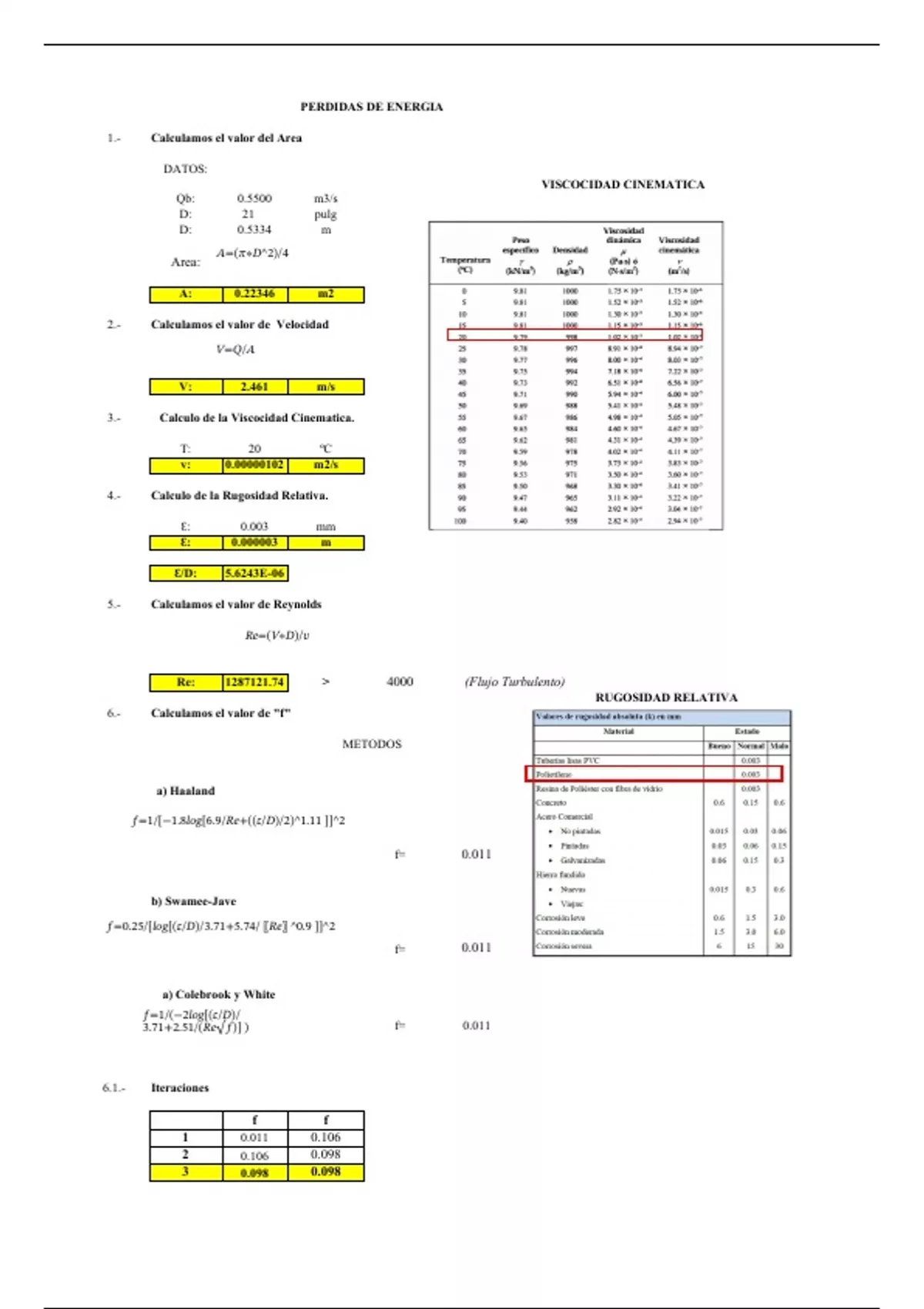

PERDIDAS DE ENERGIA

1.- Calculamos el valor del Area

DATOS:
VISCOCIDAD CINEMATICA
Qb: 0.5500 m3/s
D: 21 pulg
D: 0.5334 m
𝐴=(𝜋∗𝐷^2)/4
Area:

A: 0.22346 m2

2.- Calculamos el valor de Velocidad

𝑉=𝑄/𝐴


V: 2.461 m/s

3.- Calculo de la Viscocidad Cinematica.

T: 20 ºC
v: 0.00000102 m2/s

4.- Calculo de la Rugosidad Relativa.

Ɛ: 0.003 mm
Ɛ: 0.000003 m

Ɛ/D: 5.6243E-06

5.- Calculamos el valor de Reynolds

𝑅𝑒=(𝑉∗𝐷)/𝑣


Re: 1287121.74 > 4000 (Flujo Turbulento)
RUGOSIDAD RELATIVA
6.- Calculamos el valor de "f"

METODOS


a) Haaland

𝑓=1/[−1.8𝑙𝑜𝑔[6.9/𝑅𝑒+((𝜀/𝐷)/2)^1.11 ]]^2

f= 0.011


b) Swamee-Jave

𝑓=0.25/[𝑙𝑜𝑔[(𝜀/𝐷)/3.71+5.74/ 〖𝑅𝑒〗 ^0.9 ]]^2
f= 0.011


a) Colebrook y White
𝑓=1/(−2𝑙𝑜𝑔[(𝜀/𝐷)/
3.71+2.51/(𝑅𝑒√𝑓)] ) f= 0.011




6.1.- Iteraciones

f f
1 0.011 0.106
2 0.106 0.098
3 0.098 0.098
