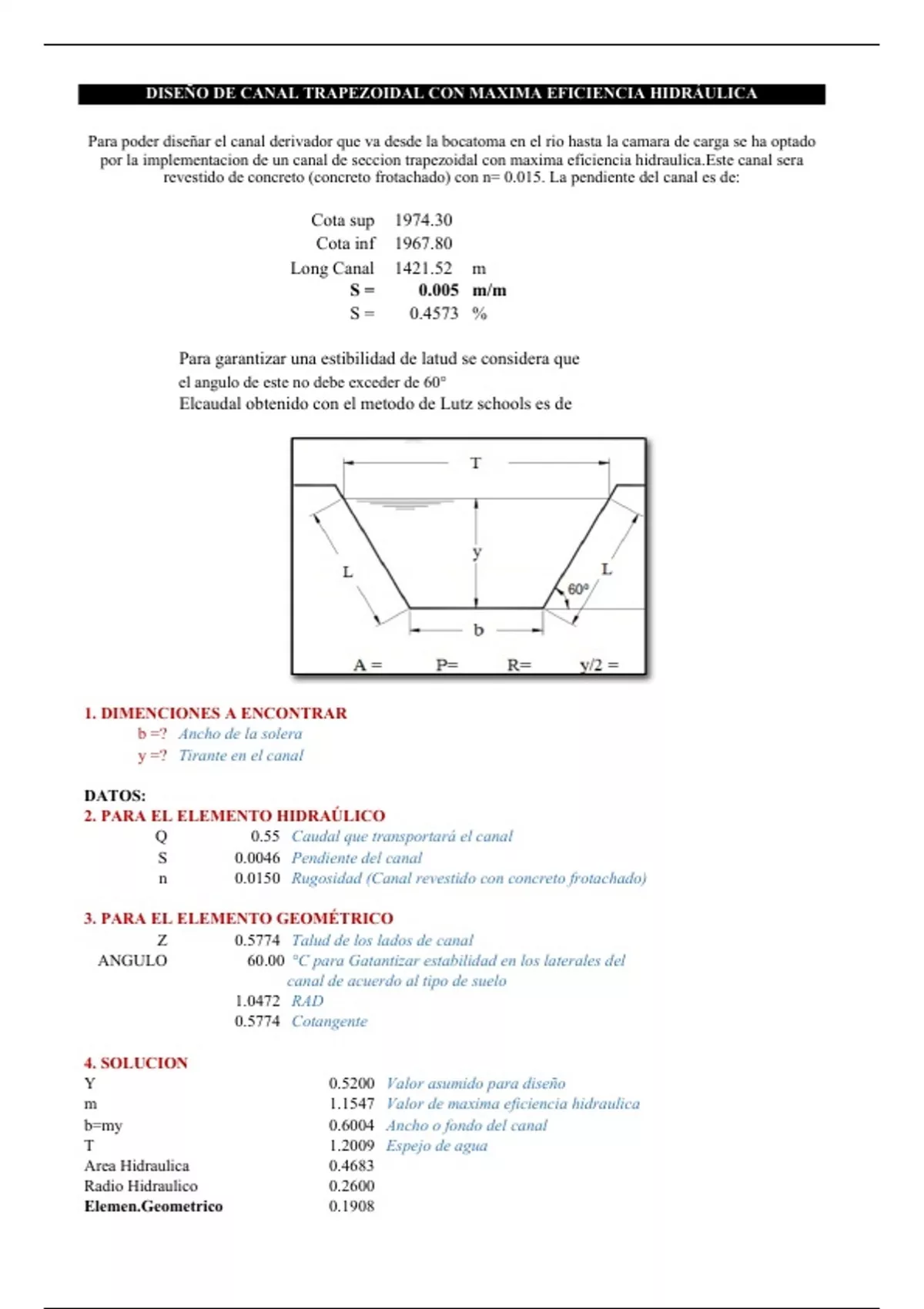

DISEÑO DE CANAL TRAPEZOIDAL CON MAXIMA EFICIENCIA HIDRÁULICA
Para poder diseñar el canal derivador que va desde la bocatoma en el rio hasta la camara de carga se ha optado
por la implementacion de un canal de seccion trapezoidal con maxima eficiencia hidraulica.Este canal sera
revestido de concreto (concreto frotachado) con n= 0.015. La pendiente del canal es de:
Cota sup 1974.30
Cota inf 1967.80
Long Canal 1421.52 m
S= 0.005 m/m
S= 0.4573 %
Para garantizar una estibilidad de latud se considera que
el angulo de este no debe exceder de 60°
Elcaudal obtenido con el metodo de Lutz schools es de
1. DIMENCIONES A ENCONTRAR
b =? Ancho de la solera
y =? Tirante en el canal
DATOS:
2. PARA EL ELEMENTO HIDRAÚLICO
Q 0.55 Caudal que transportará el canal
S 0.0046 Pendiente del canal
n 0.0150 Rugosidad (Canal revestido con concreto frotachado)
3. PARA EL ELEMENTO GEOMÉTRICO
Z 0.5774 Talud de los lados de canal
ANGULO 60.00 °C para Gatantizar estabilidad en los laterales del
canal de acuerdo al tipo de suelo
1.0472 RAD
0.5774 Cotangente
4. SOLUCION
Y 0.5200 Valor asumido para diseño
m 1.1547 Valor de maxima eficiencia hidraulica
b=my 0.6004 Ancho o fondo del canal
T 1.2009 Espejo de agua
Area Hidraulica 0.4683
Radio Hidraulico 0.2600
Elemen.Geometrico 0.1908
, Elemen. Hidr´zulico 0.1934
DIFERENCIA 0.00 Debe ser igual a "0" para Diferencia entre
elemento geometrico e hidraulico
Area 0.4683
Perimetro mojado 1.8013
Radio hidráulico 0.2600
velocidad 1.1743
N Froude 0.5199
Y/2 0.2600
E 0.5903
R=Y/2 Para canal trapezoidal y rectangular
CONTROL DEL NÚMERO DE FROUDE
Progresiva Q(m3/s) A(m2) PM(m) y(m) V (m/s) F
0+000 0.55 0.480 1.82 0.53 1.145 0.502
0+020 0.55 0.509 66.97 0.553 1.081 0.464
0+040 0.55 0.498 1.69 0.544 1.106 0.479
0+060 0.55 0.531 2.25 0.571 1.036 0.438
0+080 0.55 0.532 1.92 0.572 1.033 0.436
0+091 0.55 0.537 1.75 0.576 1.023 0.431
