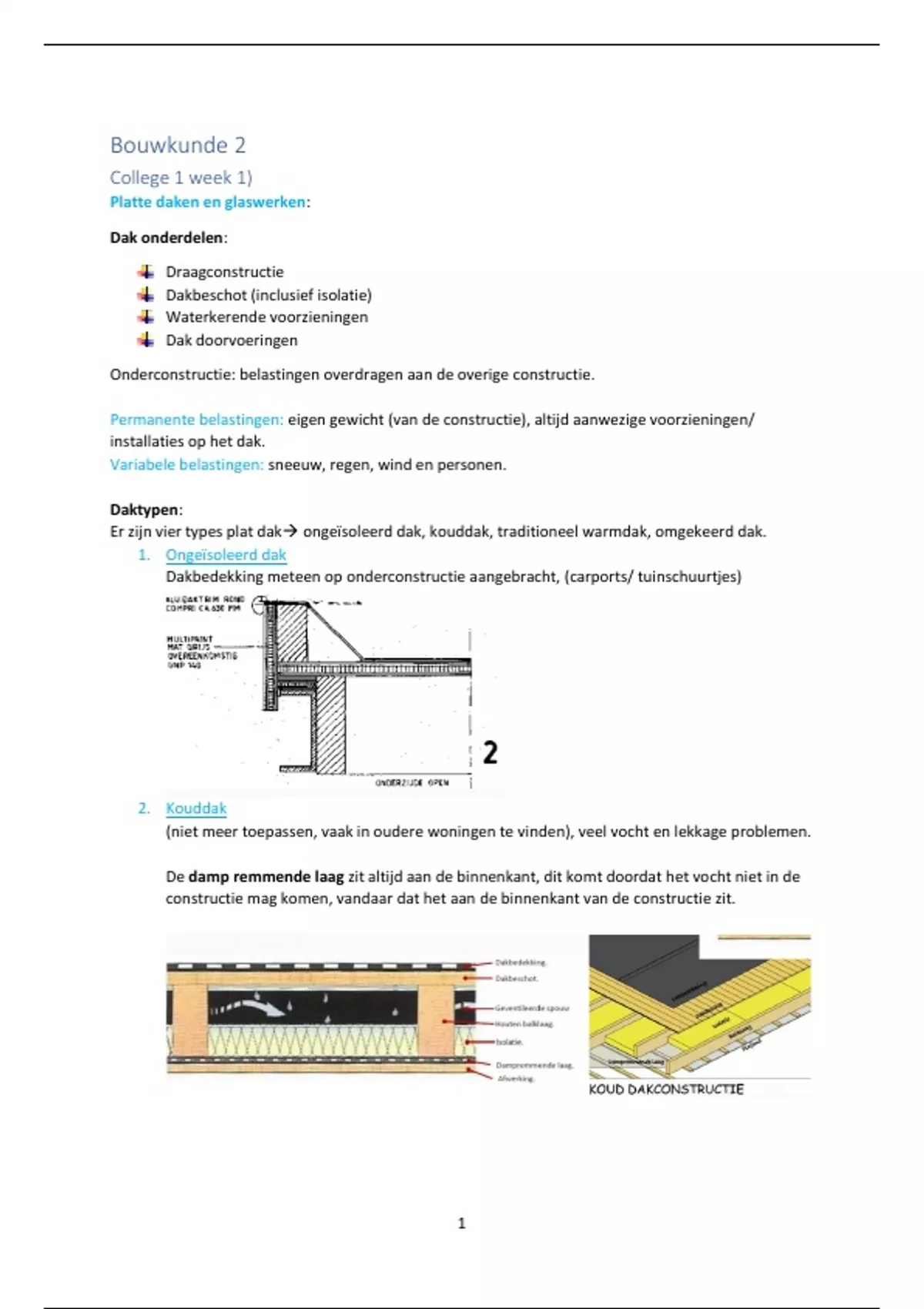

Bouwkunde 2
College 1 week 1)
Platte daken en glaswerken:
Dak onderdelen:
Draagconstructie
Dakbeschot (inclusief isolatie)
Waterkerende voorzieningen
Dak doorvoeringen
Onderconstructie: belastingen overdragen aan de overige constructie.
Permanente belastingen: eigen gewicht (van de constructie), altijd aanwezige voorzieningen/
installaties op het dak.
Variabele belastingen: sneeuw, regen, wind en personen.
Daktypen:
Er zijn vier types plat dak→ ongeïsoleerd dak, kouddak, traditioneel warmdak, omgekeerd dak.
1. Ongeïsoleerd dak
Dakbedekking meteen op onderconstructie aangebracht, (carports/ tuinschuurtjes)
2. Kouddak
(niet meer toepassen, vaak in oudere woningen te vinden), veel vocht en lekkage problemen.
De damp remmende laag zit altijd aan de binnenkant, dit komt doordat het vocht niet in de
constructie mag komen, vandaar dat het aan de binnenkant van de constructie zit.
1
, 3. Traditioneel warm dak (echt goed kennen + onderdelen benoemen)
(wordt het meeste toegepast) je isoleert vanaf de buitenkant, thermisch doet hij het dan het
best, damp remmende laag zit wel weer aan de binnenkant.
4. Omgekeerd dak
Je krijgt eerst de dakbedekking en dan de isolatie, je ziet dit vaak bij renovaties, de
dakbedekking ligt er al en gaat dan vanaf de buitenkant isoleren.
Wanneer er een grindlaag (belast laag) op het dak ligt is er vaak sprake van een omgekeerd
dak.
Wanneer de dakbedekking te zien is dan is het of een koud dak of een warm dak.
Isolatie aan de binnenkant van het dak → koud dak
Isolatie aan de buitenkant van het dak → traditioneel warm dak
Onderconstructies→ kanaalplaatvloer, houten balklaag.
Houten onderconstructies→ houten balklaag & houten balklaag met underlayment.
2
,Sparing in een plat dak → reveling.
Raveelhout/ raveelbalk om een sparing in een plat dak te maken.
Onderconstructies:
Dakvloeren:
Underlayment (fineerlagen watervast verlijmd)
OSB platen (houtsnippers gelijmd)
Geschaafd en geploegde delen (G- en G delen) (lossen delen vallen met messing en groef in
elkaar)
Dakranden:
Metselwerk:
Boeien:
Multiplex (bestaat uit meerdere lagen)
Meranti (houtsoort)
Rockpanel (kunststof)
Trespa (onderhoudsvriendelijk, kunststof)
Je wilt geen koudebruggen, er is dan sprake van dat de kou van buiten gemakkelijk naar binnen
komen, maar kan er ook warmte lekken van binnen naar buiten→Condens wil je ter alle tijden
voorkomen.
Aansluitdetails:
Afdekkleppen
Daktrim
Damp remmende laag:
Functies:
reukdichting
Dampremming ter beperking inwendige condensatie!!!
Tijdelijk waterkering tijdens bouwfase.
Winddichting
3
, De damp remmende laag altijd aan de warme zijde van de isolatie aanbrengen. Waarom? →Om de
condensatie in de constructie te voorkomen.
Materiaal keuze: PE folie en bestaande bitumen of kunststof dakbedekking. (bij renovatie)
Thermische isolatie:
Kunststof schuimen
EPS Geëxpandeerd polystyreen (opener van structuur)
XPS Geextrueerd polystyreen (kan meer drukkrachten opnemen, wat dichter van structuur
dan de EPS)
Anorganische materialen:
PUR (polyurethaan)
PIR
Minerale wol – steenwol (druk vast)
Cellulair glas
Dakbedekking
Er wordt dakbedekking gebruikt om het dak waterdicht te maken en het dak mee af te sluiten.
Materiaal→ Bitumen & kunststof
Bitumineuze dakbedekking:
APP bitumen (niet UBV-bestendig, hier doe je vaak nog een grind of tegel overheen)
SBS bitumen (wel UBV-bestendig)
(in rollen)
Wijze van aanbrengen van de dakbedekking: (bitumen)
Brandmethode
(pas op bij brandgevaar, mag niet worden toegepast bij opgaande wanden/ dakranden).
Gietmethode
(vroeger veel gebruikt, dakbedekking wordt gekleefd door warme bitumen onder te gieten).
Koud lijmen
(kan niet worden verwerkt als het buiten erg koud is, geen openvuur benodigd,
dakbedekking wel lassen, koude kleefstof of lijm).
Drie mogelijkheden voor bevestigen van de dakbedekking:
Losliggend geballast
Gekleefd met warme bitumen
Mechanisch bevestigd (met schroeven of Parkers)
4
