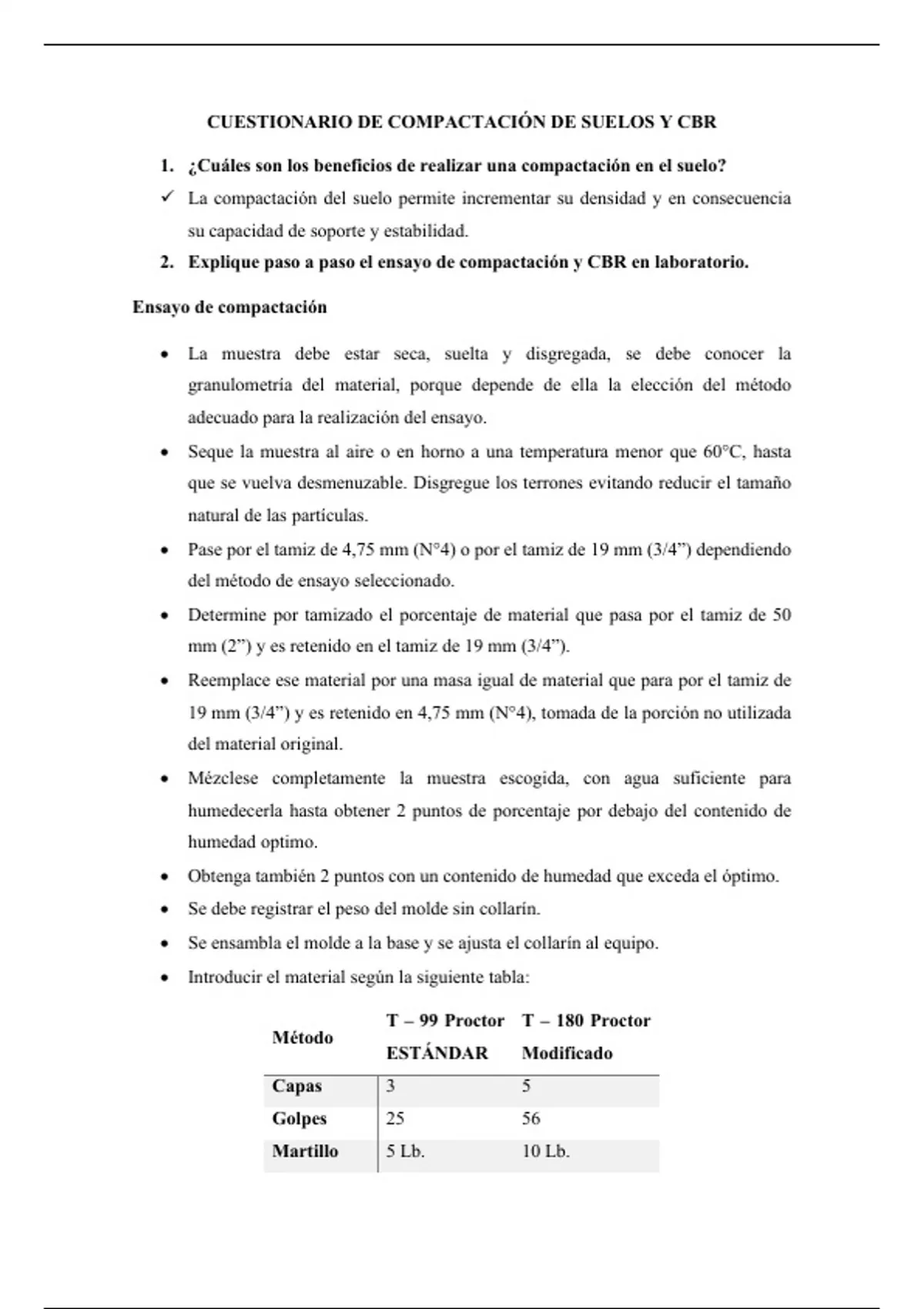

CUESTIONARIO DE COMPACTACIÓN DE SUELOS Y CBR

1. ¿Cuáles son los beneficios de realizar una compactación en el suelo?
 La compactación del suelo permite incrementar su densidad y en consecuencia
su capacidad de soporte y estabilidad.
2. Explique paso a paso el ensayo de compactación y CBR en laboratorio.

Ensayo de compactación

 La muestra debe estar seca, suelta y disgregada, se debe conocer la
granulometría del material, porque depende de ella la elección del método
adecuado para la realización del ensayo.
 Seque la muestra al aire o en horno a una temperatura menor que 60°C, hasta
que se vuelva desmenuzable. Disgregue los terrones evitando reducir el tamaño
natural de las partículas.
 Pase por el tamiz de 4,75 mm (N°4) o por el tamiz de 19 mm (3/4”) dependiendo
del método de ensayo seleccionado.
 Determine por tamizado el porcentaje de material que pasa por el tamiz de 50
mm (2”) y es retenido en el tamiz de 19 mm (3/4”).
 Reemplace ese material por una masa igual de material que para por el tamiz de
19 mm (3/4”) y es retenido en 4,75 mm (N°4), tomada de la porción no utilizada
del material original.
 Mézclese completamente la muestra escogida, con agua suficiente para
humedecerla hasta obtener 2 puntos de porcentaje por debajo del contenido de
humedad optimo.
 Obtenga también 2 puntos con un contenido de humedad que exceda el óptimo.
 Se debe registrar el peso del molde sin collarín.
 Se ensambla el molde a la base y se ajusta el collarín al equipo.
 Introducir el material según la siguiente tabla:

T – 99 Proctor T – 180 Proctor
Método
ESTÁNDAR Modificado
Capas 3 5
Golpes 25 56
Martillo 5 Lb. 10 Lb.

,  Inmediatamente se procede a retirar el collarín, para luego enrasar el material y
pesar el molde con su base y el suelo húmedo.
 Con el extractor de muestras se saca la muestra compactada del molde y del
corazón extraer material para determinar el contenido de humedad real del suelo
compactado.
 Se repite los anteriores pasos secuencialmente con los diferentes contenidos de
humedad, para tener los puntos necesarios para graficar la curva de
compactación.

Ensayo CBR


 Determinación de la humedad óptima y densidad máxima de las muestras de
suelo mediante el ensayo Proctor modificado o normal.

 Añadir agua a una muestra de suelo para alcanzar la humedad óptima.

 Compactar la muestra en tres moldes CBR estandarizados de 15,24 cm de
diámetro y 17,78 cm de altura. La muestra se compacta en 3 capas por molde
siendo la energía de compactación de cada molde de 12, 25 o 56 golpes por capa
mediante una masa de 2,5 kg que se deja caer libremente desde una altura de 305
mm.

 Posteriormente se enraza el molde, se desmonta y se vuelve a montar invertido.

 Se sumergen los moldes en agua (en algunas modalidades de ensayo no se
sumerge la muestra).

 Colocación de la placa perforada y el vástago, así como los pesos necesarios
para calcular la sobrecarga calculada.

 Colocar el trípode de medida sobre el borde del molde, coincidiendo el vástago
del microcomparador.

 Toma de medidas diarias del microcomparador durante al menos 4 días.

 Sacar la muestra del agua, escurrir y secar exteriormente.

 Aplicar la carga sobre el pistón de penetración mediante la prensa CBR y tomar
las lecturas de la curva presión penetración.

 Una vez finalizado el ensayo se debe presentar los resultados en una gráfica
densidad seca – índice CBR similar a la mostrada a continuación. También
