samenvatting construeren staal - periode 3 leerjaar 1 hbo bouwkunde

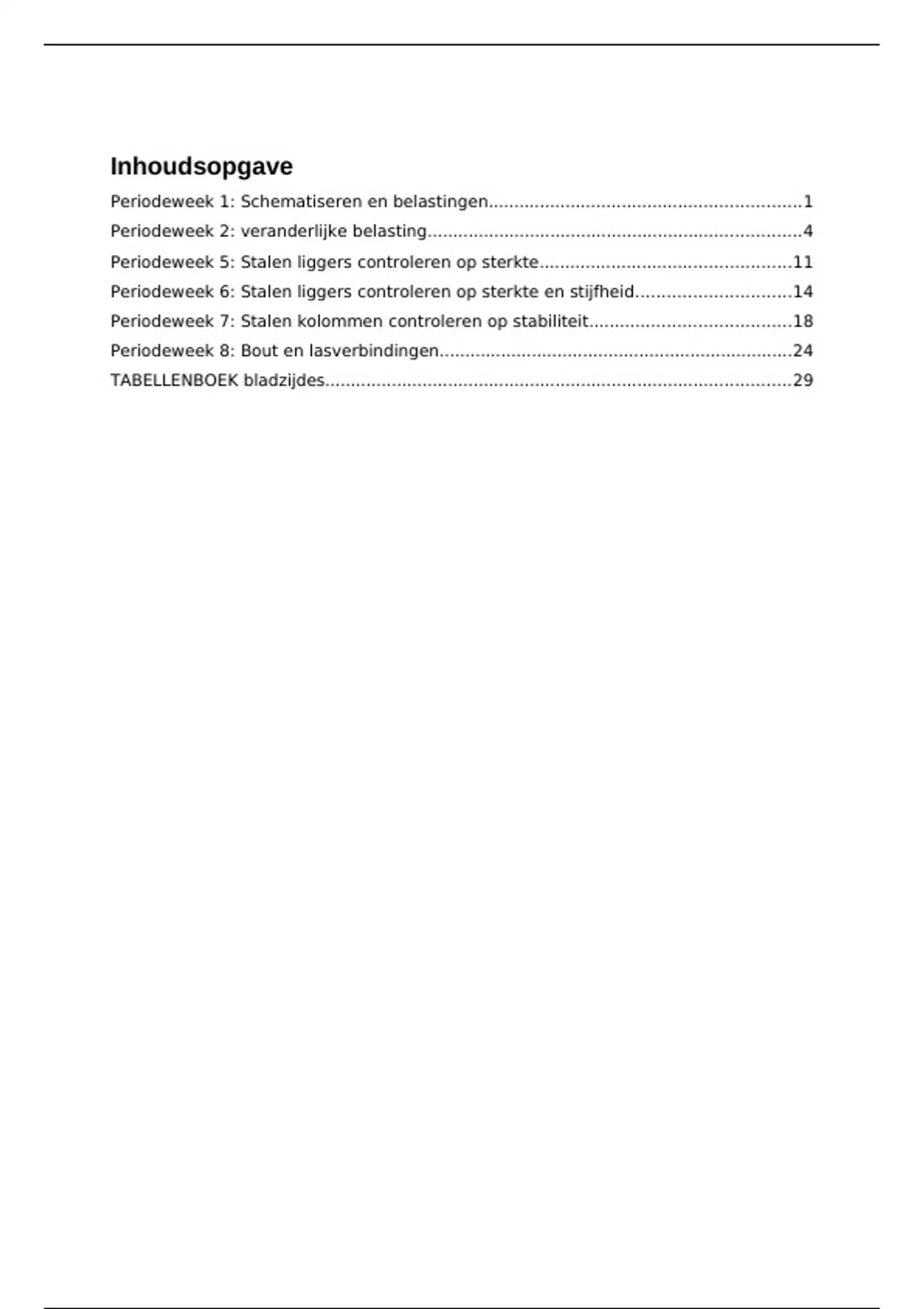

Inhoudsopgave
Periodeweek 1: Schematiseren en belastingen.............................................................1
Periodeweek 2: veranderlijke belasting.........................................................................4
Periodeweek 5: Stalen liggers controleren op sterkte.................................................11
Periodeweek 6: Stalen liggers controleren op sterkte en stijfheid..............................14
Periodeweek 7: Stalen kolommen controleren op stabiliteit.......................................18
Periodeweek 8: Bout en lasverbindingen.....................................................................24
TABELLENBOEK bladzijdes...........................................................................................29

,Periodeweek 1: Schematiseren en
belastingen

 schematiseren: het inzichtelijk/toegankelijk maken van een constructie voor een
berekening
 constructieve elementen worden getekend als lijnen
 met naam + lengte
 opleggingen:
1. inklemmingen = kan horizontale, verticale krachten en momenten
opnemen = zwaar
 veel ankerbouten en consoleplaten
 wil je voorkomen maar is soms noodzakelijk ( niet mooi, duur en zwaar)
2. scharnierende opleggingen = kan horizontale en verticale krachten opnemen
= lichter
= eenvoudig samen te stellen
3. rolopleggingen = kan verticale krachten opnemen
= aantal opneembare krachten = aantal oplegreacties




 opleggingen geschematiseerd:





 er zit stelruimte tussen opleggingen, deze vul je op met mortel = goed aansluiting
fundering
=
verticale krachten opgenomen
 verbindingen tussen ligger en kolom:
1. moment vaste verbinding = draagt moment over (l>k) = zwaar =
voorkomen waar kan
2. scharnierende verbinding = draagt geen moment over = licht =
toepassen waar kan


1

,2

,  opleggingen en verbindingen zijn 2 verschillende dingen!!
1. oplegging = neemt op = waar het vaststaat (aan de grond of
verdiepinsgvloer)
2. verbinding = draagt over = de rest hoe het aan elkaar vast zit
geschematiseer
 stabiliteit van portaal wordt verzorgt door moment vaste verbindingen, en bij scharnierende
d
verbindingen door windverbanden (?)
 windverband = zorgt ervoor dat krachten afgevoerd kunnen worden als wind erop staat =
stabiliteit
 worden niet overal toegepast voor de rest goedkopen scharnieren


 schematiseren stappenplan: met hardlijnen, opleggingen, verbindingen en
maatvoering(mm)
 hardlijnen = hoofdlijnen
 je schematiseert in richting van de vloer

1. hardlijnen ----
2. opleggingen
- lichte fundering = scharnierende oplegging ( = bij verdiepingsvloeren)
- zware fundering = inklemming = kan moment opnemen
3. verbindingen tussen elementen
- zwaar = moment vaste verbindingen in hoeken = vast gelaste delen
- licht = scharnierende verbindingen op overige punten = losse delen
4. maatvoering




 LET OP
 inklemming als oplegging = scharnierende verbinding > moment vaste verbinding
niet meer nodig
 scharnierende oplegging = moment vaste verbinding
 raveelijzer = hoeklijn: vangt 3 vloerplaten op bij trapgat = er permanent en heeft eigen
gewicht
 is geen inklemming! wel scharnierende
 Vormen van belastingen: op indeling naar vorm
omrekenen  volumieke massa = γ in kN/m³ (soortelijk gewicht)
 oppervlakte belasting = P in kN/m² = dak / vloer
omrekenen  lijnbelasting = q in kN/m¹ (gelijkmatig
= 2 puntlasten verdeelde)/eigen gewicht
 geconcentreerde belasting = F in kN =qxl/2 (puntlast)(of x 0,5)
 bestaat uit 2 delen vanuit het hart = / 2

 belasting op constructie berekenen (permanenten belastingen)
1. P = Y x t
 y = soortelijk gewicht > van kg/m3 > kN/m3 = / 100
 t = dikte > van mm naar m = /1000
2. belasting breedte (b) = 0,5 x afstand


3
