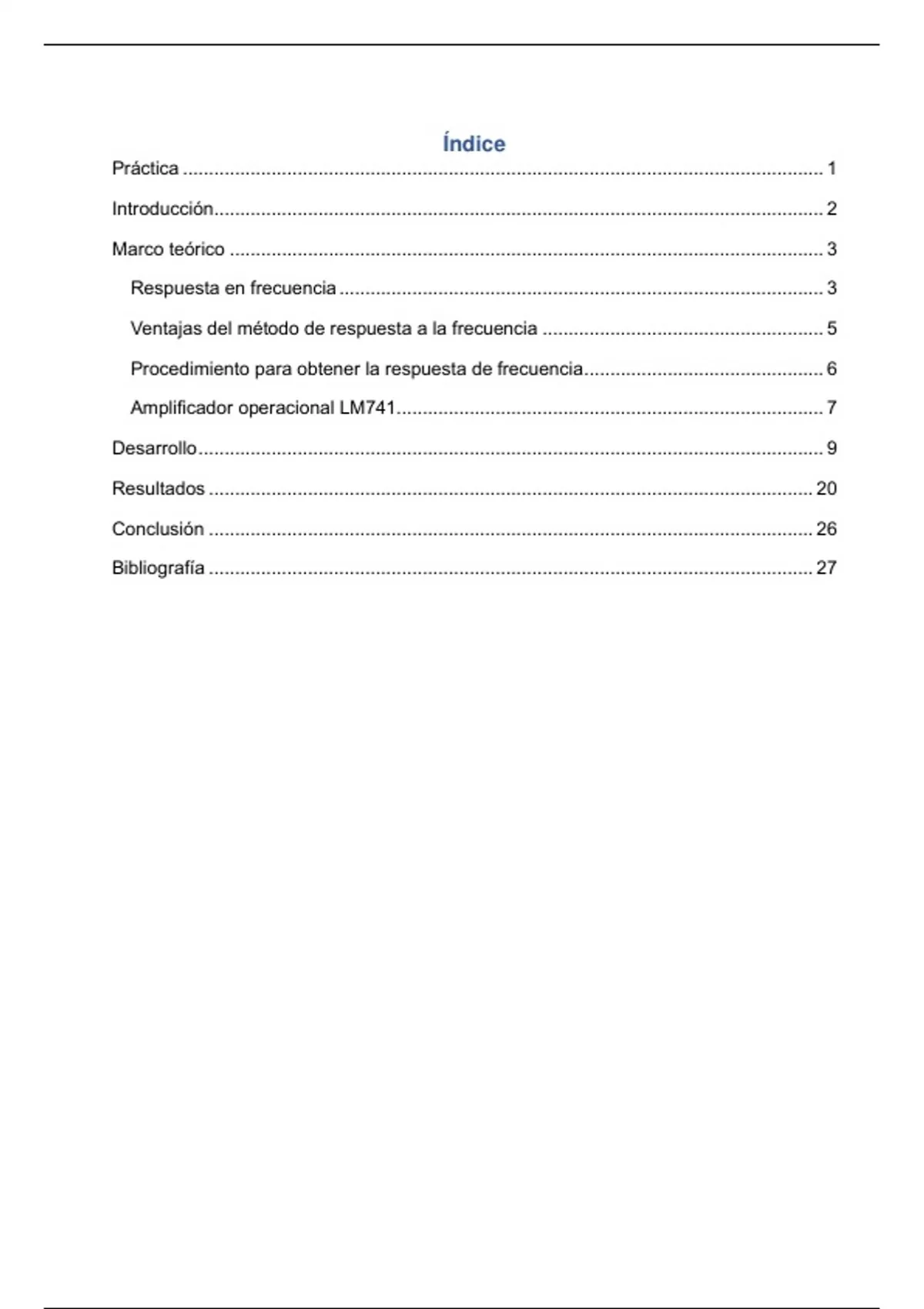

Índice
Práctica ........................................................................................................................... 1
Introducción ..................................................................................................................... 2
Marco teórico .................................................................................................................. 3
Respuesta en frecuencia ............................................................................................. 3
Ventajas del método de respuesta a la frecuencia ...................................................... 5
Procedimiento para obtener la respuesta de frecuencia .............................................. 6
Amplificador operacional LM741.................................................................................. 7
Desarrollo ........................................................................................................................ 9
Resultados .................................................................................................................... 20
Conclusión .................................................................................................................... 26
Bibliografía .................................................................................................................... 27
, Práctica
PRACTICA No. 1: Respuesta en frecuencia
OBJETIVO (COMPETENCIA): El alumno obtendrá de manera experimental la respuesta
en frecuencia de un filtro pasa bajas armado con elementos activos, así mismo será
capaz de obtener analíticamente la función de transferencia del filtro y graficará el
diagrama de bode asintótico y exacto, comprobando de esta forma los resultados
obtenidos de manera experimental y teórica.
1
, Introducción
La respuesta de frecuencia es un concepto esencial en la teoría de circuitos y electrónica,
que describe cómo un sistema o dispositivo reacciona a señales de diferentes
frecuencias. La respuesta de frecuencia es fundamental, ya que les permite evaluar el
comportamiento de circuitos y sistemas en función de la frecuencia.
En este contexto, lo que se pretende hacer con la práctica es obtener de manera
experimental la respuesta en frecuencia de un filtro pasa bajas construido con
componentes electrónicos activos. Para lograrlo, se realizara un análisis teórico para
obtener la función de transferencia del filtro, así como representarán gráficamente el
diagrama de Bode asintótico y exacto. Esto permitirá comparar los resultados obtenidos
de manera práctica con los cálculos teóricos, lo que es esencial para validar la
comprensión de los principios fundamentales de la respuesta en frecuencia.
Además, durante la práctica, se empleará un amplificador operacional LM741, un
componente ampliamente utilizado en aplicaciones electrónicas, lo que proporciona
conocer su funcionamiento y aplicaciones prácticas. El LM741 tiene una ganancia de
banda ancha relativamente alta, lo que significa que puede amplificar señales de
diferentes frecuencias con un ancho de banda significativo. Esto lo hace adecuado para
aplicaciones de análisis de frecuencia donde se desean amplificar y estudiar señales en
un rango de frecuencias.
Esta práctica dará a conocer la respuesta en frecuencia de un filtro pasa bajas, además
de resultados teóricos en un entorno experimental al utilizar un amplificador operacional
ampliamente empleado en la electrónica.
