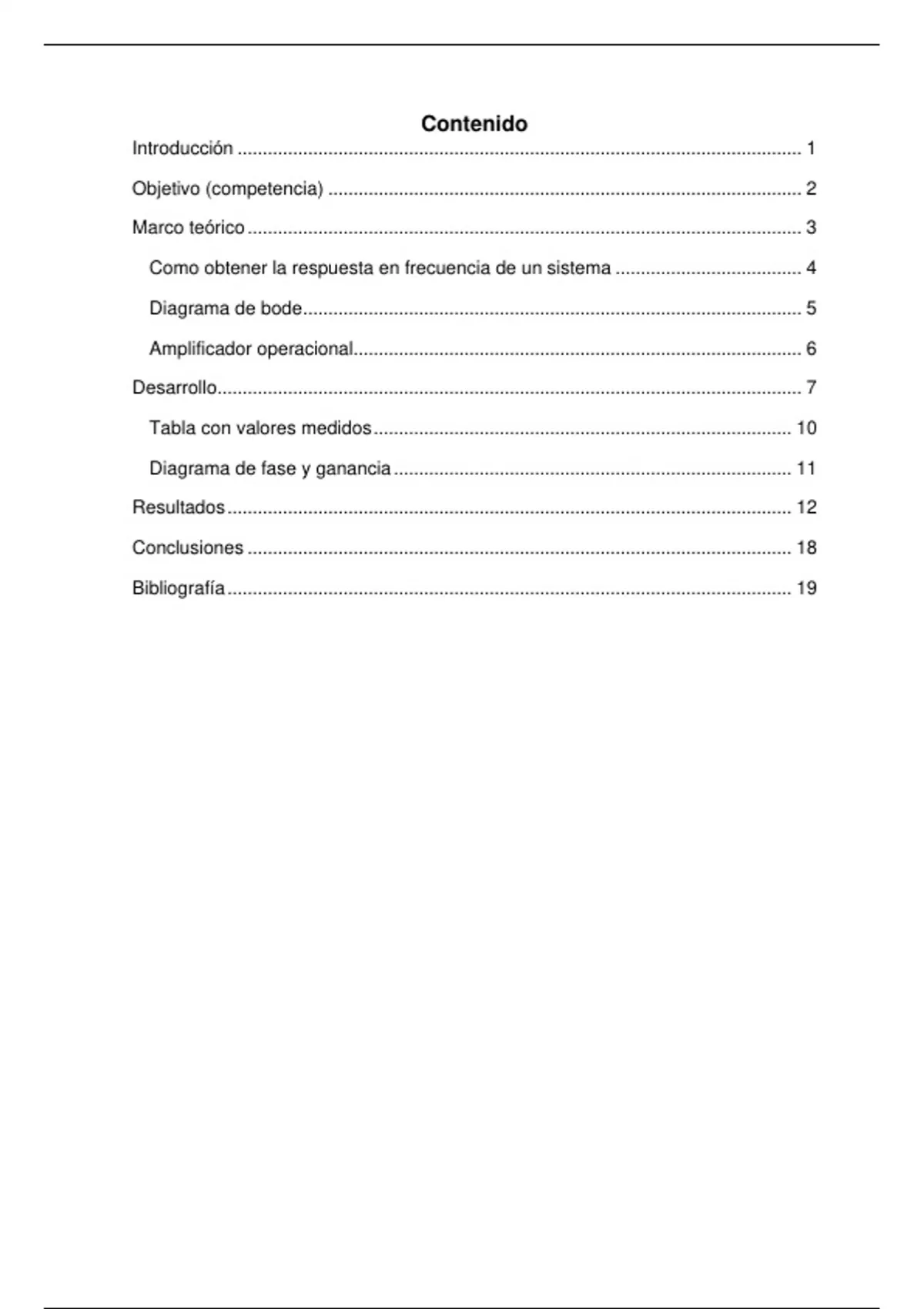

Contenido
Introducción ................................................................................................................ 1
Objetivo (competencia) .............................................................................................. 2
Marco teórico .............................................................................................................. 3
Como obtener la respuesta en frecuencia de un sistema ..................................... 4
Diagrama de bode................................................................................................... 5
Amplificador operacional......................................................................................... 6
Desarrollo.................................................................................................................... 7
Tabla con valores medidos ................................................................................... 10
Diagrama de fase y ganancia ............................................................................... 11
Resultados ................................................................................................................ 12
Conclusiones ............................................................................................................ 18
Bibliografía ................................................................................................................ 19
1
, Introducción
Se entiende por respuesta en frecuencia la respuesta en estado estacionario de un
sistema estable ante una entrada senoidal. La respuesta en estado estacionario de
un sistema LTI ante una entrada senoidal no depende de las condiciones iniciales,
por lo que se van a suponer condiciones iniciales nulas.
Teniendo en cuenta lo anterior, mediante esta práctica se comprobará el
funcionamiento de sistemas con respecto a la respuesta en la frecuencia utilizando
el amplificador operacional LM741, y documentado mediante este reporte de
prácticas.
Primero se presenta la introducción, después el marco teórico que será de mucha
ayuda para conocer la teoría relacionada con la respuesta en frecuencia y sus
conceptos relacionados. Después está plasmado todo el procedimiento que se
utilizó para poder llegar a la siguiente sección que son los resultados, por último,
expresamos nuestras conclusiones personales del trabajo en el apartado de
conclusiones del mismo.
Mediante esta única práctica de la primera unidad en la materia de “control”, se
pretende que nosotros los estudiantes comprendamos de manera practica la teoría
de respuesta en la frecuencia de un sistema utilizando los componentes necesarios
para lograrlo como el amplificador operacional LM741.
1
, Objetivo (competencia)
El alumno obtendrá de manera experimental la respuesta en frecuencia de un filtro
pasa bajas armado con elementos activos, así mismo será capaz de obtener
analíticamente la función de transferencia del filtro y graficará el diagrama de bode
asintótico y exacto, comprobando de esta forma los resultados obtenidos de manera
experimental y teórica.
