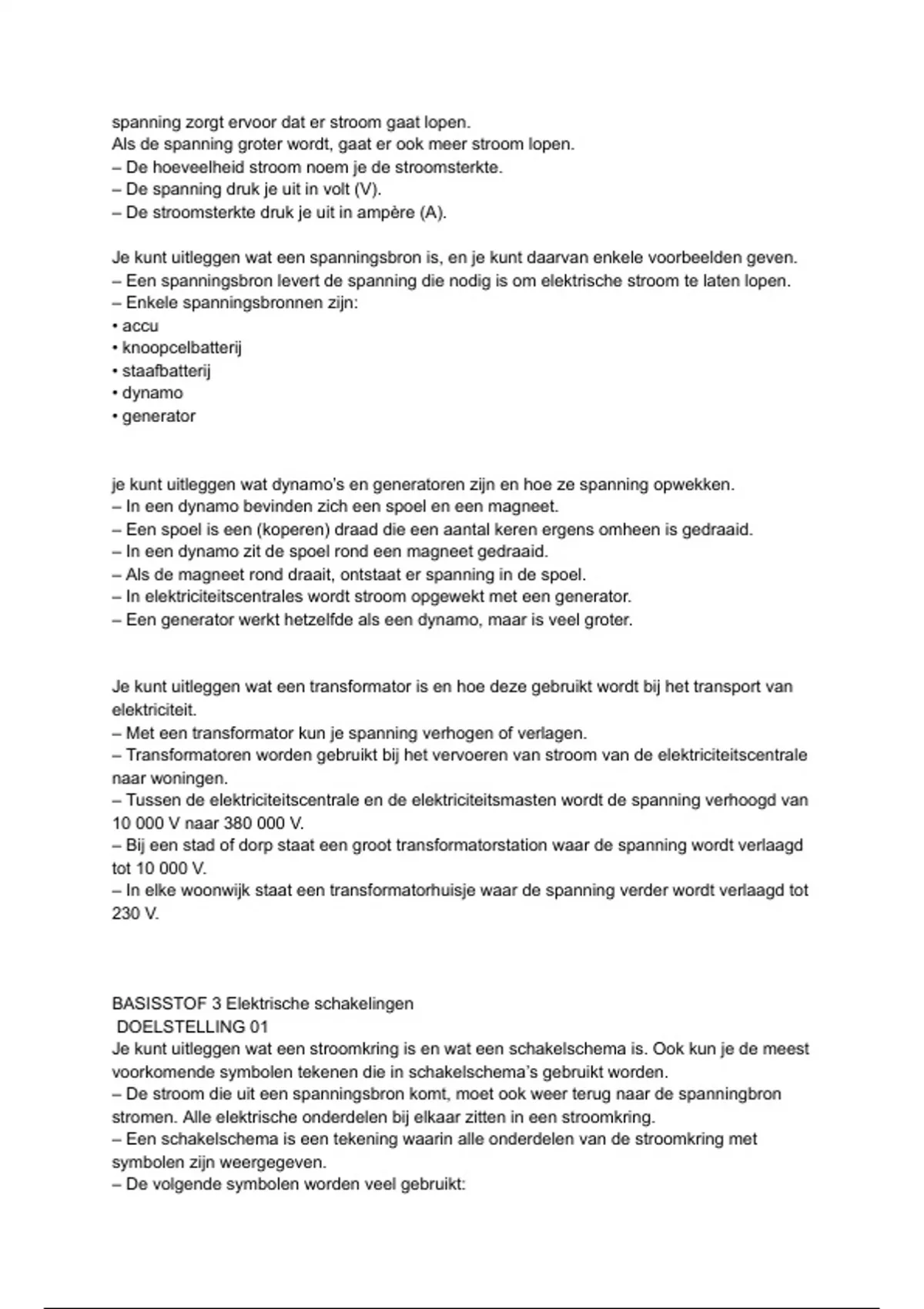

spanning zorgt ervoor dat er stroom gaat lopen.
Als de spanning groter wordt, gaat er ook meer stroom lopen.
– De hoeveelheid stroom noem je de stroomsterkte.
– De spanning druk je uit in volt (V).
– De stroomsterkte druk je uit in ampère (A).
Je kunt uitleggen wat een spanningsbron is, en je kunt daarvan enkele voorbeelden geven.
– Een spanningsbron levert de spanning die nodig is om elektrische stroom te laten lopen.
– Enkele spanningsbronnen zijn:
• accu
• knoopcelbatterij
• staafbatterij
• dynamo
• generator
je kunt uitleggen wat dynamo’s en generatoren zijn en hoe ze spanning opwekken.
– In een dynamo bevinden zich een spoel en een magneet.
– Een spoel is een (koperen) draad die een aantal keren ergens omheen is gedraaid.
– In een dynamo zit de spoel rond een magneet gedraaid.
– Als de magneet rond draait, ontstaat er spanning in de spoel.
– In elektriciteitscentrales wordt stroom opgewekt met een generator.
– Een generator werkt hetzelfde als een dynamo, maar is veel groter.
Je kunt uitleggen wat een transformator is en hoe deze gebruikt wordt bij het transport van
elektriciteit.
– Met een transformator kun je spanning verhogen of verlagen.
– Transformatoren worden gebruikt bij het vervoeren van stroom van de elektriciteitscentrale
naar woningen.
– Tussen de elektriciteitscentrale en de elektriciteitsmasten wordt de spanning verhoogd van
10 000 V naar 380 000 V.
– Bij een stad of dorp staat een groot transformatorstation waar de spanning wordt verlaagd
tot 10 000 V.
– In elke woonwijk staat een transformatorhuisje waar de spanning verder wordt verlaagd tot
230 V.
BASISSTOF 3 Elektrische schakelingen
DOELSTELLING 01
Je kunt uitleggen wat een stroomkring is en wat een schakelschema is. Ook kun je de meest
voorkomende symbolen tekenen die in schakelschema’s gebruikt worden.
– De stroom die uit een spanningsbron komt, moet ook weer terug naar de spanningbron
stromen. Alle elektrische onderdelen bij elkaar zitten in een stroomkring.
– Een schakelschema is een tekening waarin alle onderdelen van de stroomkring met
symbolen zijn weergegeven.
– De volgende symbolen worden veel gebruikt:
