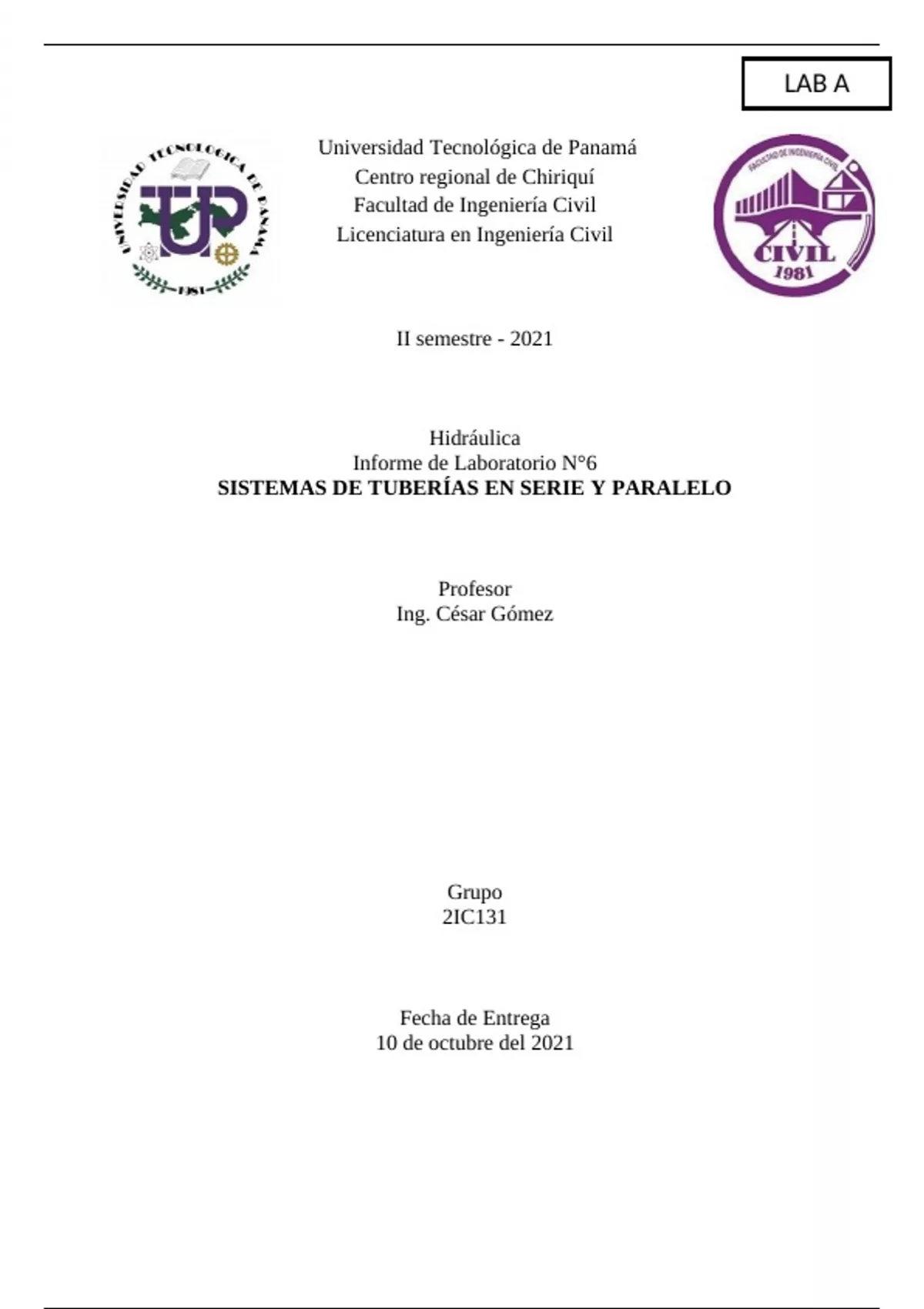

LAB A
Universidad Tecnológica de Panamá
Centro regional de Chiriquí
Facultad de Ingeniería Civil
Licenciatura en Ingeniería Civil
II semestre - 2021
Hidráulica
Informe de Laboratorio N°6
SISTEMAS DE TUBERÍAS EN SERIE Y PARALELO
Profesor
Ing. César Gómez
Grupo
2IC131
Fecha de Entrega
10 de octubre del 2021
,OBJETIVO
Comprender la problemática que se puede originar en las redes de tuberías, siendo estas de
distintos diámetros y materiales, como ocurre en las grandes ciudades.
INTRODUCCIÓN
En siguiente informe se estará analizando lo que son los sistemas de tuberías en serie y
paralelo, los cuales tienen presencia en la mayoría de las actividades humanas, aunque no lo
creamos, por ejemplo, la distribución de agua y de gas en las viviendas, el flujo de
refrigerante en neveras y sistemas de refrigeración; éste análisis se realiza con el fin de
tratar de hallar la optimización de los mismos, en el diseño de tuberías llegan a tenerse
distintas combinaciones de diámetros y materiales que cumplen las condiciones de caudal y
presión requeridas, tomando en cuenta también las pérdidas de carga que puedan existir en
los sistemas, sin embargo, solo una de las posibles combinaciones es adecuada desde el
punto de vista económico.
MATERIALES
1. Equipo de mallas en tuberías.
2. Tubería de PVC de diámetro exterior de 25mm.
3. Banco Hidráulico.
4. Estructura de aluminio anodizado.
Laboratorio Virtual: Simulador de Excel.
MARCO TEÓRICO
Sistemas complejos de tubería
Tuberías en Serie o compuestas
Las tuberías están en serie si están conectadas extremo con extremo de forma que el fluido
circula en forma continua sin ningún ramal. El caudal a través de un sistema de tuberías en
serie se mantiene constante a lo largo de todo el sistema.
Caudal Total: QT = Q1 = Q2 = Q3 =…= Qn
Pérdidas equivalentes: HF = HF1 + HF2 + HF3 +…+HFn
Tuberías en Paralelo
Varias tuberías están conectadas en paralelo si el flujo original se ramifica en dos o más
tuberías que vuelven a unirse de nuevo aguas abajo.
En la resolución de problemas de tuberías en paralelo se aplican tres importantes principios:
, 1. El caudal entrante total en un nudo ha de ser igual al caudal saliente total del
nudo
2. La pérdida de carga entre dos es la misma en cada una de las ramas que unen
los dos nudos.
3. Dentro del intervalo normal de velocidades que se dan en la práctica, el
porcentaje del caudal total que circula por cada una de las ramas se
mantendrá constante, independientemente de la pérdida de carga entre los
dos puntos
Caudal Total: QT = Q1 + Q2 + Q3 +….+ Qn.
Pérdidas equivalentes: HF = HF1 = HF2 = HF3 =….=HFn
GLOSARIO
1. Sistema en Serie: Un sistema de tuberías en serie está formado por un conjunto de
tuberías conectadas una a continuación de otra, y que conducen el mismo caudal. Las
tuberías pueden o no tener diferente sección transversal.
2. Sistema en paralelo: Se habla de tuberías paralelo cuando se establecen varios caminos
para llevar el fluido de un punto a otro. El caudal total será igual a la suma de los
caudales de cada rama
3. Caudal: caudal es la cantidad de fluido que circula a través de una sección del ducto ya
sea una tubería, cañería, oleoducto, río o canal por unidad de tiempo.
4. Densidad: La densidad es un parámetro físico que proporciona información sobre la
masa de una muestra o un cuerpo dividida por su volumen: en otras palabras, cómo de
ajustadas están las moléculas de una sustancia en el espacio. La densidad se suele
representar con la letra griega ro “ρ”. También se usa de manera común la letra latina
“d”.
5. Régimen Laminar: Estado estable bien ordenado de flujo de fluido en el que todos los
pares de partículas de fluido adyacentes se mueven a lo largo unas de otras formando
láminas. Un flujo que no es laminar es turbulento o en transición hacia la turbulencia, lo
que ocurre a un número de Reynolds mayor que el crítico.
6. Régimen Turbulento: Estado desordenado e inestable de flujo de fluido vorticial que
es inherentemente no-estacionario y que contiene remolinos de un amplio rango de
tamaños (o escalas). Los flujos turbulentos siempre son a números de Reynolds por
arriba de un valor crítico que es grande en relación con 1.
