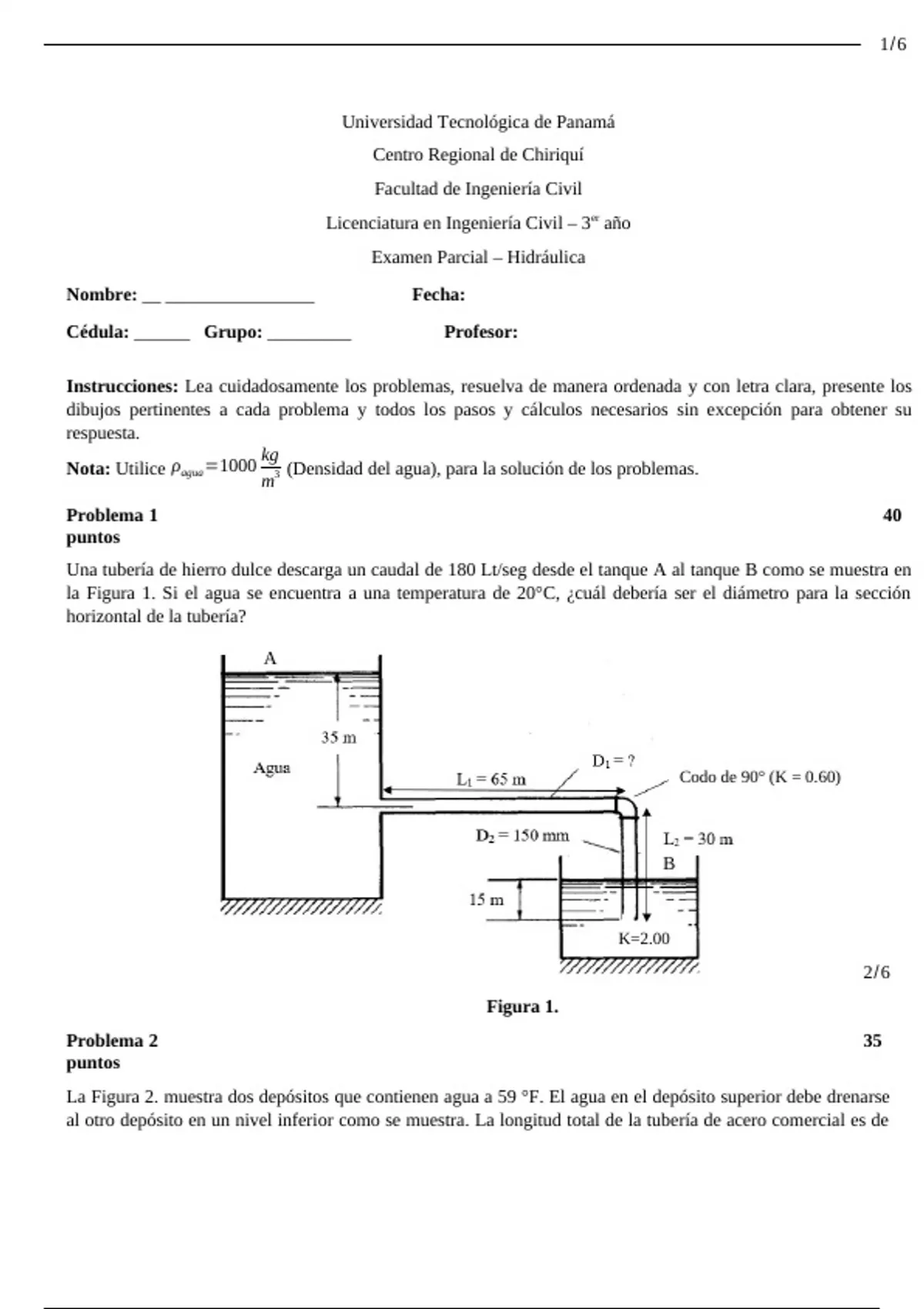

1/6
Universidad Tecnológica de Panamá
Centro Regional de Chiriquí
Facultad de Ingeniería Civil
Licenciatura en Ingeniería Civil – 3er año
Examen Parcial – Hidráulica
Nombre: __ ________________ Fecha:
Cédula: ______ Grupo: _________ Profesor:
Instrucciones: Lea cuidadosamente los problemas, resuelva de manera ordenada y con letra clara, presente los
dibujos pertinentes a cada problema y todos los pasos y cálculos necesarios sin excepción para obtener su
respuesta.
kg
Nota: Utilice ρagua =1000 3 (Densidad del agua), para la solución de los problemas.
m
Problema 1 40
puntos
Una tubería de hierro dulce descarga un caudal de 180 Lt/seg desde el tanque A al tanque B como se muestra en
la Figura 1. Si el agua se encuentra a una temperatura de 20°C, ¿cuál debería ser el diámetro para la sección
horizontal de la tubería?
A
Codo de 90° (K = 0.60)
B
K=2.00
2/6
Figura 1.
Problema 2 35
puntos
La Figura 2. muestra dos depósitos que contienen agua a 59 °F. El agua en el depósito superior debe drenarse
al otro depósito en un nivel inferior como se muestra. La longitud total de la tubería de acero comercial es de
, 100 pies y el diámetro de la tubería es de 4 pulgadas. ¿Cuál será el caudal de agua a través de la tubería
cuando las elevaciones de la superficie del agua sean las que se muestran en la Figura 2?
Codo de 90°
(K = 0.70)
Válvula de
compuerta abierta
(K = 1.70)
Figura 2.
Problema 3 25
puntos
El aceite (Dr = 0.84) fluye por una tubería en las condiciones que se muestran en la Figura 3. Si la pérdida de
carga total (hL) desde el punto 1 al punto 2 es de 3.0 pies, encuentre la presión en el punto 2.
11 pies
Figura 3.
Universidad Tecnológica de Panamá
Centro Regional de Chiriquí
Facultad de Ingeniería Civil
Licenciatura en Ingeniería Civil – 3er año
Examen Parcial – Hidráulica
Nombre: __ ________________ Fecha:
Cédula: ______ Grupo: _________ Profesor:
Instrucciones: Lea cuidadosamente los problemas, resuelva de manera ordenada y con letra clara, presente los
dibujos pertinentes a cada problema y todos los pasos y cálculos necesarios sin excepción para obtener su
respuesta.
kg
Nota: Utilice ρagua =1000 3 (Densidad del agua), para la solución de los problemas.
m
Problema 1 40
puntos
Una tubería de hierro dulce descarga un caudal de 180 Lt/seg desde el tanque A al tanque B como se muestra en
la Figura 1. Si el agua se encuentra a una temperatura de 20°C, ¿cuál debería ser el diámetro para la sección
horizontal de la tubería?
A
Codo de 90° (K = 0.60)
B
K=2.00
2/6
Figura 1.
Problema 2 35
puntos
La Figura 2. muestra dos depósitos que contienen agua a 59 °F. El agua en el depósito superior debe drenarse
al otro depósito en un nivel inferior como se muestra. La longitud total de la tubería de acero comercial es de
, 100 pies y el diámetro de la tubería es de 4 pulgadas. ¿Cuál será el caudal de agua a través de la tubería
cuando las elevaciones de la superficie del agua sean las que se muestran en la Figura 2?
Codo de 90°
(K = 0.70)
Válvula de
compuerta abierta
(K = 1.70)
Figura 2.
Problema 3 25
puntos
El aceite (Dr = 0.84) fluye por una tubería en las condiciones que se muestran en la Figura 3. Si la pérdida de
carga total (hL) desde el punto 1 al punto 2 es de 3.0 pies, encuentre la presión en el punto 2.
11 pies
Figura 3.
