Universidad Tecnológica de Panamá
Centro Regional de Chiriquí
Facultad de Ingeniería Civil
Licenciatura en Ingeniería Civil – 3er año
Examen Parcial – Hidráulica
Nombre: _________ _____________________________ Fecha:
Cédula: __________________ Grupo: _____________ Profesor:
Instrucciones: Lea cuidadosamente los problemas, resuelva de manera ordenada y con letra clara, presente los
dibujos pertinentes a cada problema y todos los pasos y cálculos necesarios sin excepción para obtener su
respuesta.
Problema 1 35
puntos

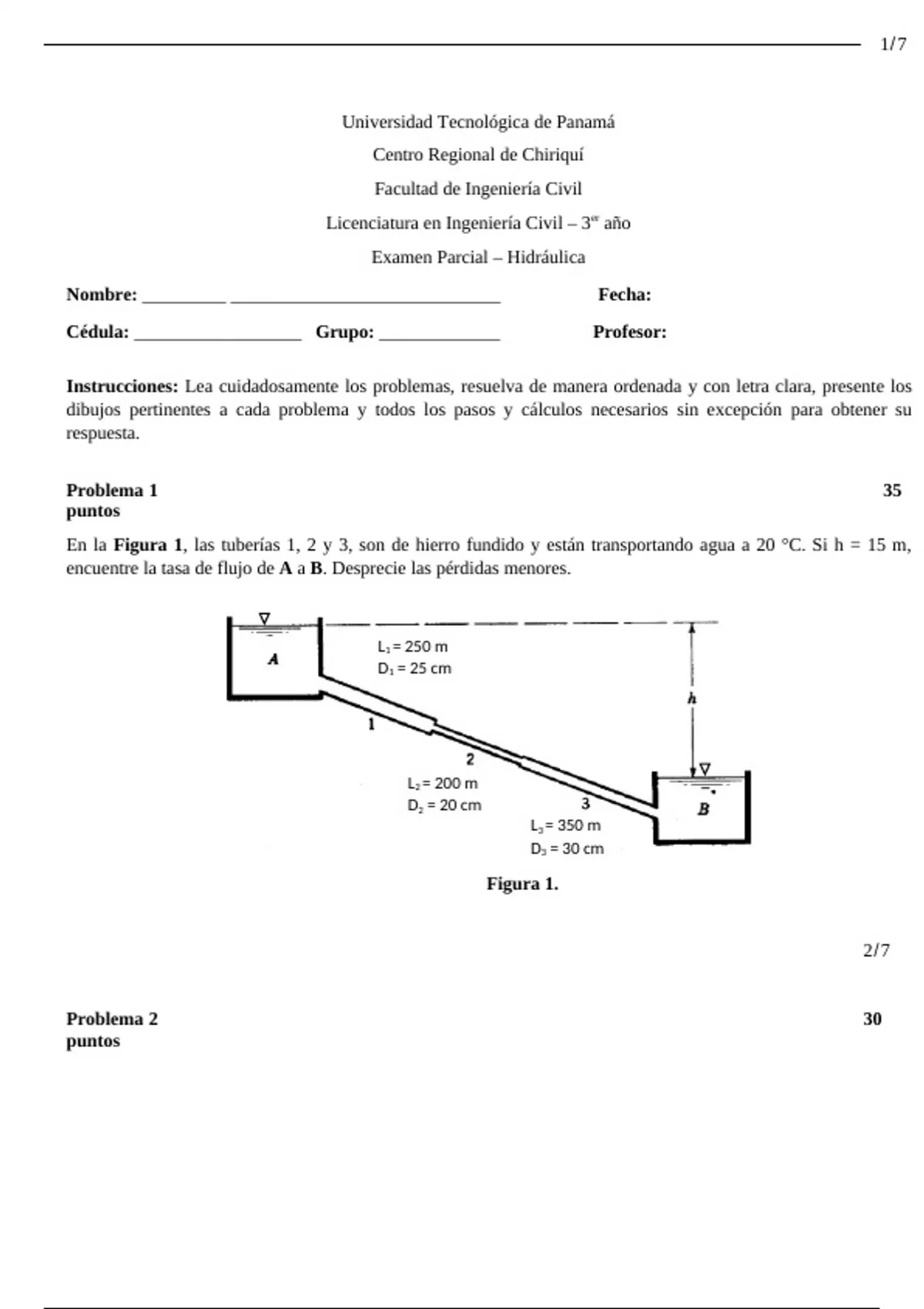

En la Figura 1, las tuberías 1, 2 y 3, son de hierro fundido y están transportando agua a 20 °C. Si h = 15 m,
encuentre la tasa de flujo de A a B. Desprecie las pérdidas menores.
L1 = 250 m
D1 = 25 cm
L2 = 200 m
D2 = 20 cm
L3 = 350 m
D3 = 30 cm
Figura 1.
2/ 7
Problema 2 30
puntos
, 3
m
Si el caudal de agua a través del sistema de tuberías que se muestra en la Figura 2 es 0.065 con una
seg
pérdida de carga total de 9.50 m, determine el diámetro de la tubería C. Suponga un coeficiente de Hazen
Williams para todas las tuberías C=130.
Tubería B
LB = 300 m
DB = 150 mm
Tubería A Tubería D
LA = 300 m LD = 400 m
DA = 250 mm DD = 200 mm
Tubería C
LC = 190 m
Figura 2.
Problema 3 35
puntos
Determinar los caudales en cada tubería (en Lt/seg), del sistema mostrado en la Figura 3. Las elevaciones de
los depósitos son: ZA = 90.11 m, ZB = 409.45 m, ZC = 340.11 m, y ZD = 181.09 m. Asumir un factor de
fricción de f = 0.035 para todas las tuberías.
Figura 3.
