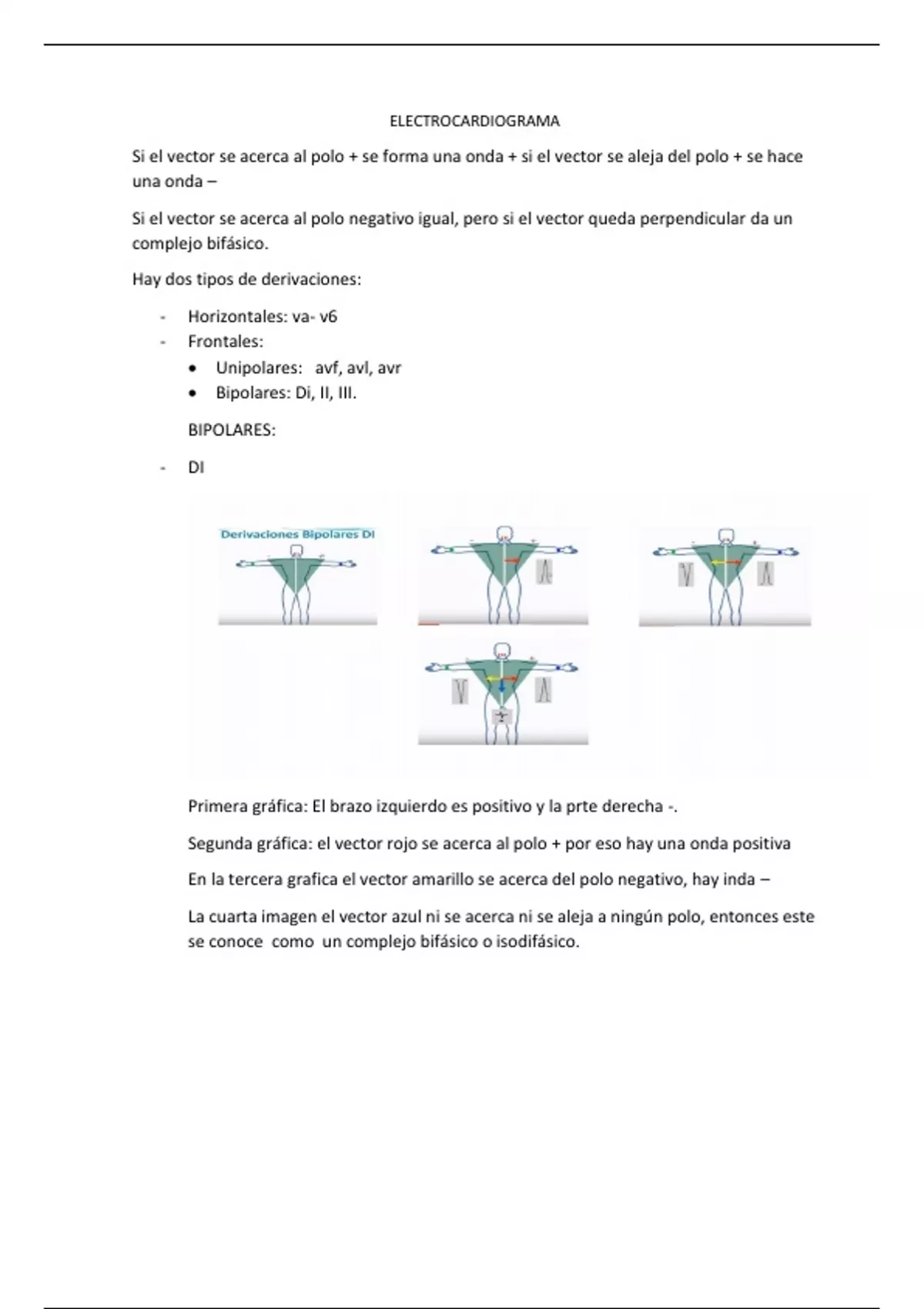

ELECTROCARDIOGRAMA
Si el vector se acerca al polo + se forma una onda + si el vector se aleja del polo + se hace
una onda –
Si el vector se acerca al polo negativo igual, pero si el vector queda perpendicular da un
complejo bifásico.
Hay dos tipos de derivaciones:
- Horizontales: va- v6
- Frontales:
• Unipolares: avf, avl, avr
• Bipolares: Di, II, III.
BIPOLARES:
- DI
Primera gráfica: El brazo izquierdo es positivo y la prte derecha -.
Segunda gráfica: el vector rojo se acerca al polo + por eso hay una onda positiva
En la tercera grafica el vector amarillo se acerca del polo negativo, hay inda –
La cuarta imagen el vector azul ni se acerca ni se aleja a ningún polo, entonces este
se conoce como un complejo bifásico o isodifásico.
,Entonces en D1 la onda P se acercó del polo +, la Q se alejó del polo +, la R se acercó al polo + , se
acercó mucho y por eso es una onda R profunda (asi se la llama), la onsa S se alejó del polo
positivo y la onda T se acercó.
…. RECORDAR….
Onda P: despolarización aurícular
Complejo QRS: despolarizaci´pn ventricular
Onda T: repolarización ventricular
.…
DII:
,El vector amarillo se acerca al polo negativo, entonces hay una onda negativa, el segunda vector
(rojo) se acercó al polo positivo y por eso hay una onda + y el vecto azul esta perpendicular y dio
un complejo bifásico o isodifásico.
DIII:
El vecto amarillo se acerca al polo – por ende la onda es – el vector rojo se acerca al polo positivo
por ende la onda es positiva y el vector azul es perpendicular y da un complejo bifásico o
isodifásico.
, CADA DERIVACIÓN CAMBIA LA LINEA BLANCA QUE DIVIDE LA LINEA DE EITHOVEN
…
DERIVACIONES UNIPOLARES
HAY QUE TENER SIEMPRE EN CUENTA QUE AVL QUEDA EN EL BRAZO IZQUERDO
AVR EN EL BRAZO DERECHO
AVF EN LA PIERNA IZQUIERDA
AVR:
El vector rojo se acerca a AVR entonces la onda es +
El vector azul se aleja, entonces la onda es –
El vector verde es perpendicular, la onda es un complejo bifásico
AVL:
