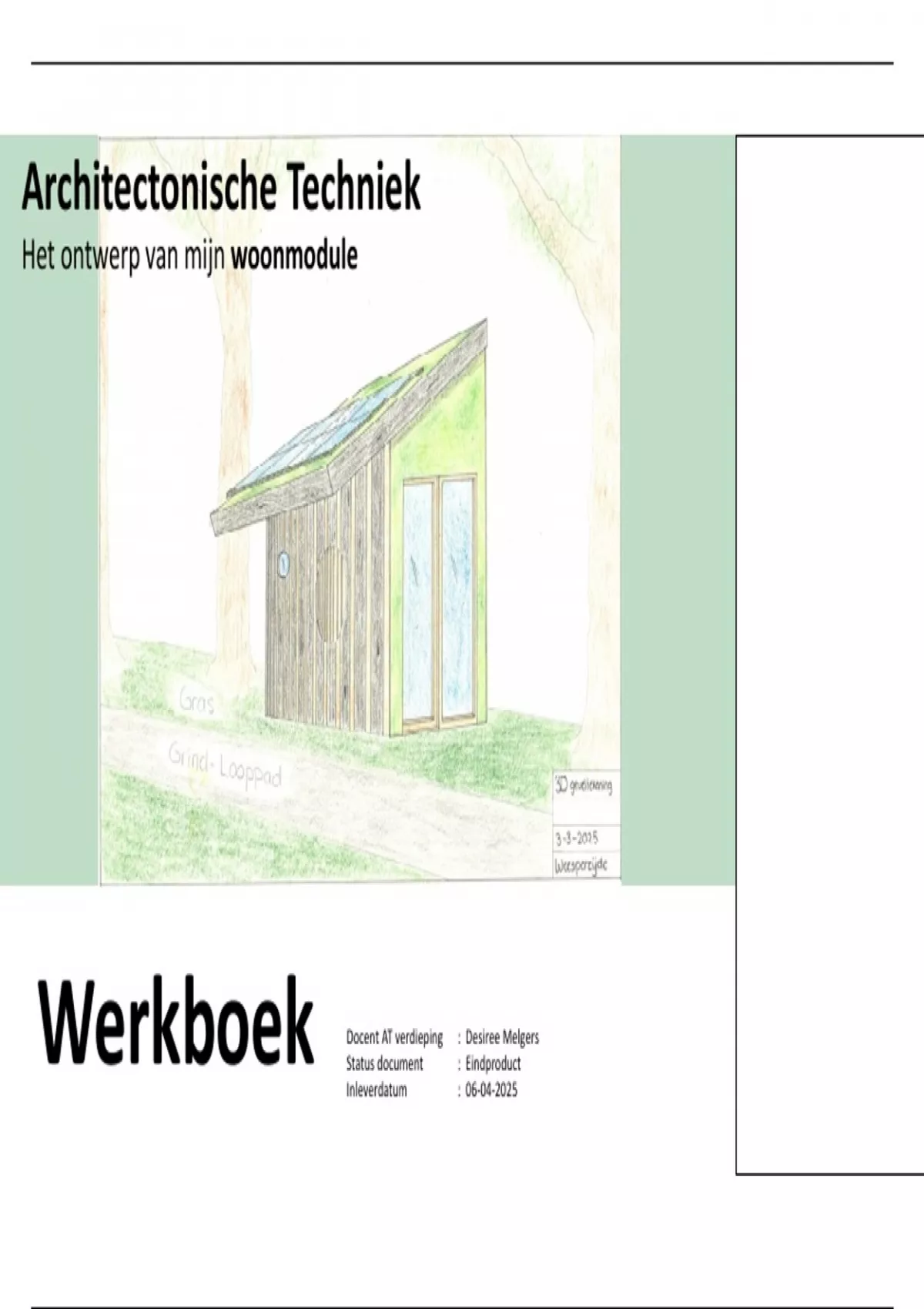

Architectonische Techniek
Het ontwerp van mijn woonmodule
Werkboek Docent AT verdieping : Desiree Melgers
Status document
Inleverdatum
: Eindproduct
: 06-04-2025
,Architectonische Techniek
Inleiding opgave
In dit document geef ik een uitgebreide reflectie op het vak Verdieping
Architectonische Techniek. In dit vak heb ik geleerd hoe je een eigen
woonmodule ontwerpt en uitwerkt, van het eerste idee tot een compleet
pakket van technische tekeningen en een maquette. Tijdens het blok heb
ik gewerkt aan verschillende onderdelen, zoals het zoeken van een
geschikte locatie, het maken van referentiebeelden, het opstellen van een
programma van eisen, en het maken van technische tekeningen op
verschillende niveaus.
Ook heb ik maquettes gebouwd, bouwmethodes onderzocht en
berekeningen gemaakt voor onder andere de wandopbouw. Verder heb ik
mij verdiept in details zoals kozijntekeningen, gevelconstructies en de
dakopbouw. Deze opdrachten hebben mij geholpen om een beter beeld te
krijgen van hoe een woning technisch in elkaar zit en welke stappen er
nodig zijn om een goed ontwerp te maken.
In de reflectie blik ik terug op mijn ervaringen, wat ik heb geleerd, wat
goed ging en wat ik in de toekomst wil verbeteren. Dit vak was een
belangrijke stap in mijn ontwikkeling binnen de richting Architectonische
Techniek.
21-5-2025 Verdieping Architectonische Techniek jaar 1 2
,Architectonische Techniek
Inhoudsopgave Werkboek opgave
WEEK 1_ Context Bouwdelen en methode Hoofd draagstructuur WEEK 5_ Dakconstructie Knooppunten Gevel Dak
1.1_De locatie 5.1_Dakconstructie (lagen van de constructie)
1.2_Referentiebeelden woonmodule 5.2_Knooppunten Gevel/dak
1.3_Maquette Bouwdelen 5.3_Tekeningen en Maquette kapconstructie
1.4_Bouwmethoden CLT-HSB
1.5_Tekeningen, Doorsnede en Plattegrond WEEK 6, 7 en 8
WEEK 2_ HSB en CLT Fundering BG vloer PvE Indeling tekenen EXCURSIE GREENWORKS
2.1_Principeschets fundering en BG vloer Definitieve Uitwerking Woonmodule
2.2_Tekening en Maquette van de BG vloer
2.3_Programma van Eisen Het definitieve PvE van de woonmodule.
2.4_Tekeningen indeling plattegrond 1:20 plattegrond
2.5_Adaptieve gevels, passieve elementen en biobased materialen 1:20 doorsnede over de korte zijde van de woonmodule
1:20 gevelaanzicht van de lange gevel
WEEK 3_ Gevelontwerp Gevelpakket Energie Materialen 1:20 HSB constructie van de lange gevel
1:5 details verticale boven en onder aansluiting kozijn.
3.1_PvE aanvullen 1:5 detail verticale knoop van fundering - vloer - wand
3.2_3D Geveltekening 1:5 detail verticale knoop van wand - dak
3.3_2D Geveltekening Foto van het eindresultaat van de gemaakte maquette in hout.
3.4_Gevelmateriaal en bevestiging De Rc en Rt berekening van de wandopbouw van de eigen woonmodule met
3.5_Tekeningen en berekeningen van wandopbouw geschreven conclusie.
WEEK 4_ HSB draagconstructie Openingen Kozijnen Bronnen lijst
4.1_HSB gevelconstructie lange gevel REFLECTIE
4.2_Maquette HSB lange gevel
4.3_Analyse kozijn detail
4.4_Kozijn tekening
21-5-2025 Verdieping Architectonische Techniek jaar 1 3
,1.1 De Locatie FEEDBACK
De positie van mijn woonmodule opgave
1 WAT GAAT ER GOED?
Het vinden van de locatie is soepel
verlopen, ik heb een leuke plek gevonden
maken die ik nodig heb gehad.
Ook het aangeven van de locatie op de
kaart ging goed, de kaart ziet er duidelijk
uit door de pijl naar de locatie, de
schaalbalk en de noordpijl.
WAT KAN ER BETER?
Ik vind dat ik meer plekken in de
omgeving heb moeten bezoeken voordat
ik mijn uiteindelijke keuze heb gemaakt.
Het meenemen van de omgeving, de
wegen en de architectuur is namelijk heel
belangrijk bij het maken van deze keuze.
WAT WORDT DE VOLGEDE STAP EN WAT
HEB JE HIERVOOR NODIG?
Ik ben van plan om nog een keer naar de
omgeving te gaan waar ik mijn woning
wil gaan plaatsen om me beter in te
beelden hoe het gebouw eruit komt te
zien, hierdoor krijg ik misschien nieuwe
inzichten die het gevoel en de functie van
mijn woning nog beter kunnen maken.
Dit is de locatie van mijn woon module
21-5-2025 Verdieping Architectonische Techniek jaar 1 4
,1.1 De Locatie FEEDBACK
De positie van mijn woonmodule opgave
WAT GAAT ER GOED?
Voor mijn tiny house heb ik gekozen niet alleen gekeken naar de plaats (kavel)
waar uiteindelijk mijn woning gaat
voor een prachtig strookje gras naast
komen, maar ook naar de omgeving en
een looppad langs een gracht.
het gevoel van bepaalde aspecten, zoals
Deze plek biedt een rustige en de bomen, het water, de looppaden en
natuurlijke omgeving waar je optimaal de wegen, de parkeerplaatsen, de privacy
kunt genieten van de buitenlucht. en de architectuur in de omgeving.
Op het looppad kan je ontspannende
wandelen, en dat is ideaal voor
natuurliefhebbers en mensen met een waarmee ik het ontwerp van mijn woning
hond. kan baseren en aanpassen.
Daarnaast zorgt de nabijgelegen gracht
voor extra recreatiemogelijkheden,
zoals varen of simpelweg genieten van WAT KAN ER BETER?
Figuur 1 en 2. Afbeeldingen van de omgeving van de kavel het water en de rustgevende sfeer. Figuur 3 en 4. Strookje gras wat qua grote voldoet aan de eisen, de Kavel. Wat Ik de volgende keer kan verbeteren
en van de parkeerplekken achter de kavel.
een beetje depressief uit terwijl dat niet
het gevoel is dat ik wil geven en krijgen
1 als ik naar de omgeving kijk.
Naast de fijne leefomgeving is deze
locatie ook geschikt voor een duurzame
woning. De open ruimte en gunstige
oriëntatie maken het mogelijk om
zonnepanelen op het dak te plaatsen, WAT WORDT DE VOLGEDE STAP EN WAT
waardoor het tiny house grotendeels HEB JE HIERVOOR NODIG?
zelfvoorzienend kan zijn.
3, 6 De volgende stap is het brainstormen
Dit draagt bij aan een milieuvriendelijke 2, 5 over alle mogelijkheden met het gebouw,
en energiezuinige levensstijl. hiervoor ga ik gebruik maken van deze
Zo vormt deze plek de perfecte balans
tussen natuur, ontspanning en locatie als dat nodig is. Voor het
duurzaamheid 4 beginnen met een ontwerp heb ik veel
inspiratiebeelden nodig die mij op weg
gaan helpen met een prachtig project
Figuur 5 en 6. De Kavel met langs lopend wandelpad. Figuur 7. Omgeving en afbeelding locaties.
21-5-2025 Verdieping Architectonische Techniek jaar 1 5
, 1.2 Referentiebeelden woonmodule FEEDBACK
Het gebruiken van duurzame materialen, in dit geval is dat hout en extra dik glas. Hierdoor Duurzaamheid terug laten komen aan de buitenkant en binnenkant van mijn woning. opgave
creëer je een warme uitstraling, gaat de gevel lang mee en is het binnen lekker warm. Zo wek je zelf energie op en blijft je woning in de zomer koel door het groene dak.
WAT GAAT ER GOED?
Omdat ik al een bepaald beeld voor ogen
had was het zoeken naar inspiratie
beelden soepel verlopen, ik heb veel
nieuwe ideeën kunnen bedenken en heb
ook voor andere mensen duidelijk
kunnen maken hoe mijn ontwerp er
ongeveer uit komt te zien.
WAT KAN ER BETER?
Ik heb nu best wel snel inspiratie beelden
gekozen en in mijn verslag verwerkt, voor
de volgende keer ben ik van plan om
meerde inspiratie beelden te zoeken en
Figuur 1, 2 en 3. Grenen- en Vurenhout samen met Japans gebrand hout Figuur 4, 5 en 6. Het toepassen van zonnepanelen, veel planten en een groen dak deze dan met elkaar te vergelijken. Op
deze manier kan ik verschillen zien, op
Het creëren van een ruim gevoel door een functionele indeling en lichte materialen. Een strategisch ramen plan realiseren voor veel lichtinval en een open gevoel. nieuwe ideeën komen en een beter plan
Veel gebruik maken van hout, veel beweeg ruimte en een ruime keuken. Grote ramen, licht laten weerkaatsen en een glazen schuifdeur. maken voor mijzelf.
WAT WORDT DE VOLGEDE STAP EN WAT
HEB JE HIERVOOR NODIG?
De volgende stap voor mij bestaat uit het
schetsen van mijn woning om alle ideeën
een plekje te kunnen geven, hiervoor ga ik
een maquette maken die ik als model ga
gebruiken en verdiep ik me in de
bouwmethode die ik ga toepassen zodat
mijn ontwerp daar vlekkeloos op aansluit.
Figuur 7, 8 en 9. Veel houten meubels, natuursteen en huiskamer planten Figuur 10, 11 en 12. Grote brede ramen, lichte kleuren en een leuk terrasje
21-5-2025 Verdieping Architectonische Techniek jaar 1 6
