Université Abdelhamid Mehri-constantine2
Faculté des nouvelles technologies de l’information et de la communication
Département MI
Electricité générale

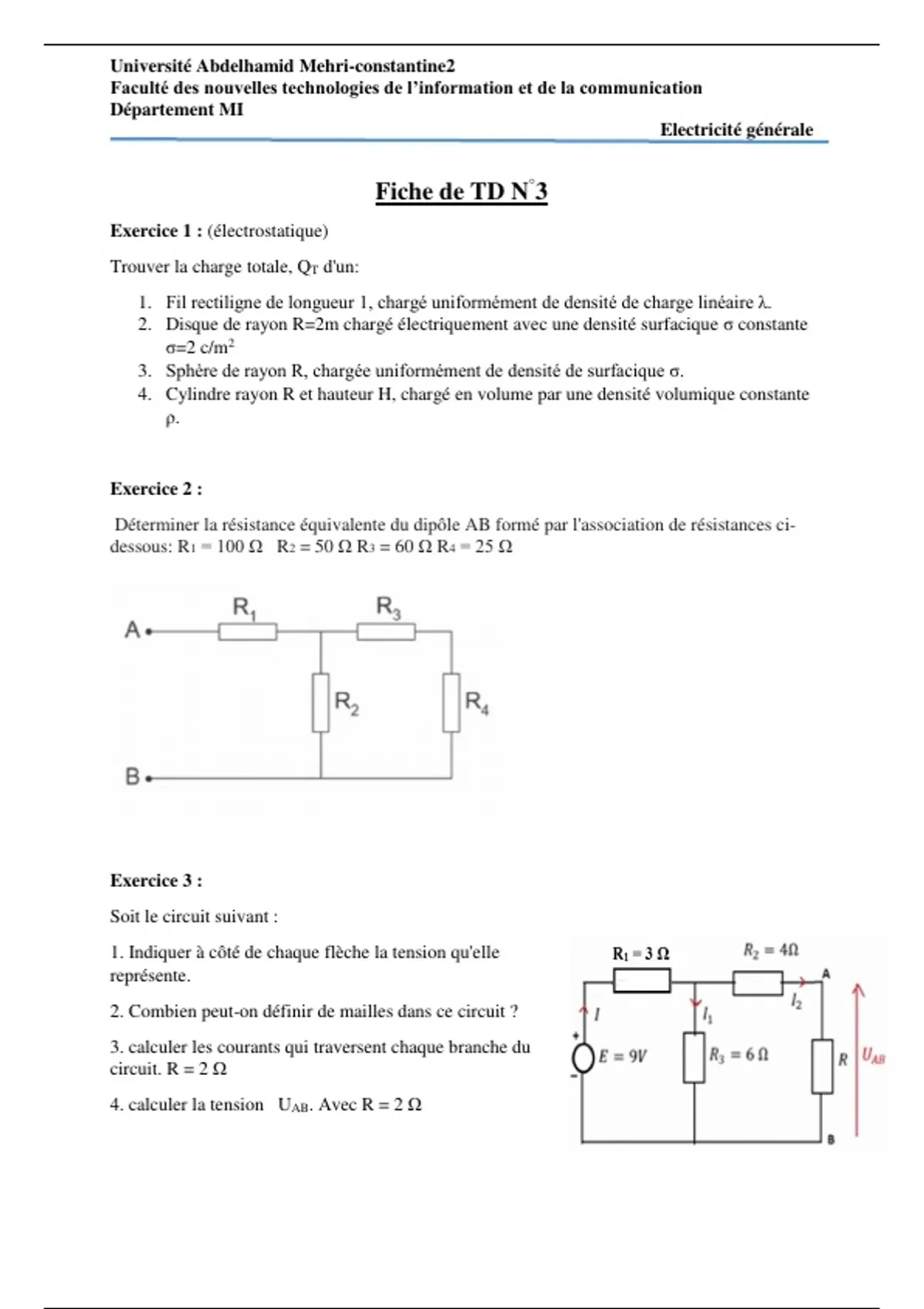

Fiche de TD N°3
Exercice 1 : (électrostatique)
Trouver la charge totale, QT d'un:
1. Fil rectiligne de longueur 1, chargé uniformément de densité de charge linéaire λ.
2. Disque de rayon R=2m chargé électriquement avec une densité surfacique σ constante
σ=2 c/m2
3. Sphère de rayon R, chargée uniformément de densité de surfacique σ.
4. Cylindre rayon R et hauteur H, chargé en volume par une densité volumique constante
ρ.
Exercice 2 :
Déterminer la résistance équivalente du dipôle AB formé par l'association de résistances ci-
dessous: R1 = 100 Ω R2 = 50 Ω R3 = 60 Ω R4 = 25 Ω
Exercice 3 :
Soit le circuit suivant :
1. Indiquer à côté de chaque flèche la tension qu'elle
représente.
2. Combien peut-on définir de mailles dans ce circuit ?
3. calculer les courants qui traversent chaque branche du
circuit. R = 2 Ω
4. calculer la tension UAB. Avec R = 2 Ω
