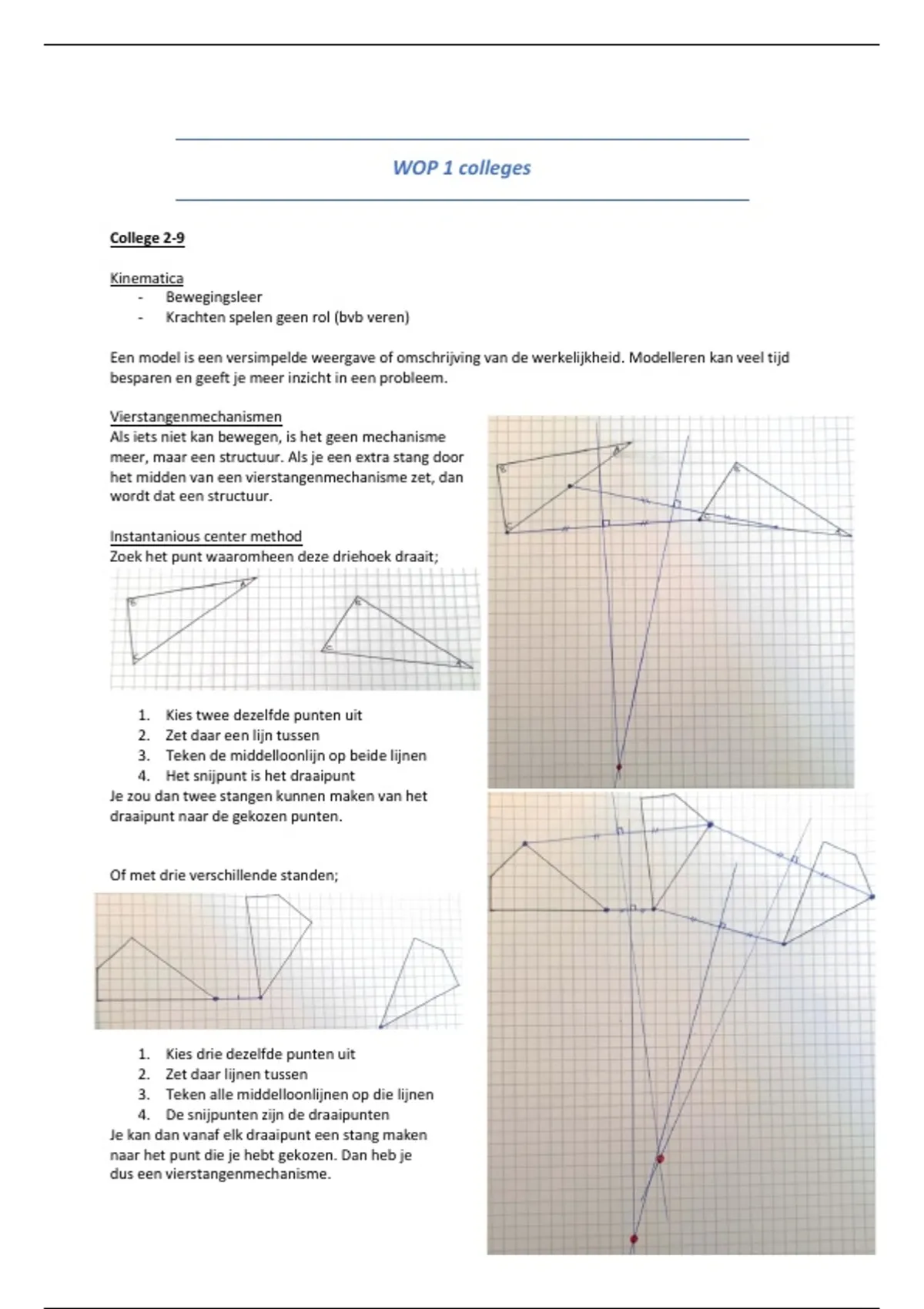

WOP 1 colleges
College 2-9
Kinematica
- Bewegingsleer
- Krachten spelen geen rol (bvb veren)
Een model is een versimpelde weergave of omschrijving van de werkelijkheid. Modelleren kan veel tijd
besparen en geeft je meer inzicht in een probleem.
Vierstangenmechanismen
Als iets niet kan bewegen, is het geen mechanisme
meer, maar een structuur. Als je een extra stang door
het midden van een vierstangenmechanisme zet, dan
wordt dat een structuur.
Instantanious center method
Zoek het punt waaromheen deze driehoek draait;
1. Kies twee dezelfde punten uit
2. Zet daar een lijn tussen
3. Teken de middelloonlijn op beide lijnen
4. Het snijpunt is het draaipunt
Je zou dan twee stangen kunnen maken van het
draaipunt naar de gekozen punten.
Of met drie verschillende standen;
1. Kies drie dezelfde punten uit
2. Zet daar lijnen tussen
3. Teken alle middelloonlijnen op die lijnen
4. De snijpunten zijn de draaipunten
Je kan dan vanaf elk draaipunt een stang maken
naar het punt die je hebt gekozen. Dan heb je
dus een vierstangenmechanisme.
, Cognates methode
Als je een vierstangenmechanisme hebt zijn er altijd
nog twee die hetzelfde pad volgen.
Maak eerst twee paralellogrammen zoals hieronder.
Teken twee nieuwe driehoeken.
Nooit de driehoek spiegelen!
Alleen draaien.
Driehoeken staan in verhouding
met elkaar.
Geef goed de hoeken aan.
Maak weer een paralellogram.
Het extra punt is een anker.
