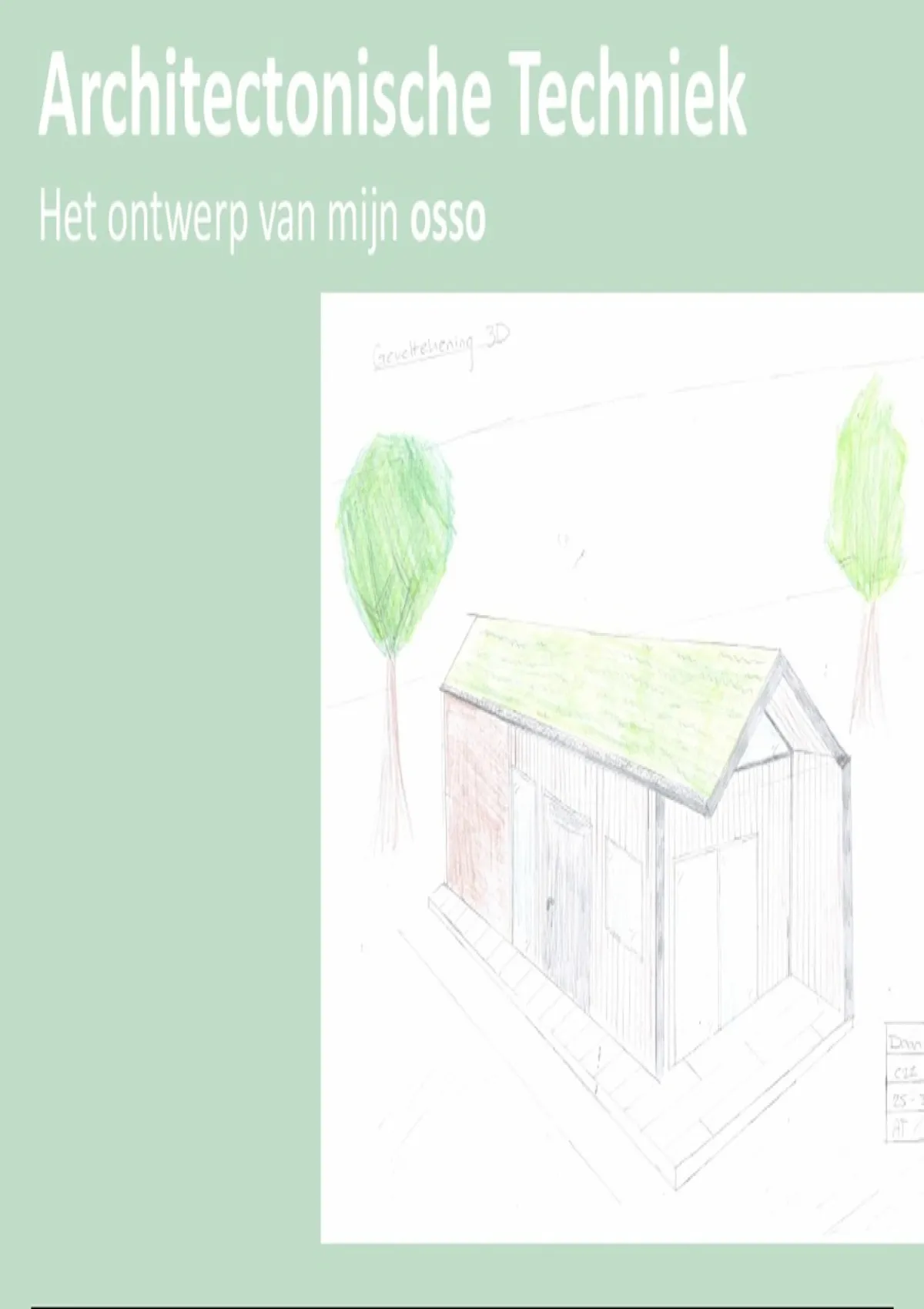

Architectonische Techniek
Het ontwerp van mijn osso
Plaats hier de 3d schets uit opgave 3.2!
,Architectonische Techniek
inleiding
Welkom bij dit werkboek over het verdiepingsvak Architectonische
Techniek. In dit werkboek neem ik je stap voor stap mee door mijn
proces van het ontwerpen en technisch uitwerken van een eigen
woonmodule. Het doel van deze opdracht was om een woonmodule te
ontwerpen die zowel technisch als architectonisch goed onderbouwd is.
Daarbij stonden duurzaamheid, materiaalkeuze en uitvoerbaarheid
centraal.
We konden aan de start kiezen uit 3 types woningen. Mijn keuze is
gegaan naar een woning met een zadeldak. Ik heb gekozen om de
woning te plaatsen aan de Amstel. Deze locatie heeft veel invloed gehad
op het ontwerp zo heb ik bijvoorbeeld rekening gehouden met zon
oriëntatie, uitzicht en materiaal keuzes.
Ik heb in het ontwerp veel rekening gehouden met duurzaam bouwen.
Daardoor wordt er veel gebruik gemaakt van bio-based materialen. Zo
bestaat de gevelbekleding uit kurk en hout. Voor de bouwmethode
wordt er gebruik gemaakt van HSB (houtskeletbouw), wat een
duurzame constructie oplevert. Naarmate de periode heb ik gewerkt
naar de definitieve eindset. Hierin worden een set aan essentiële
,Architectonische Techniek
Inhoudsopgave Werkboek
WEEK 1_ Context – bouwdelen en methode – hoofd draagstructuur WEEK 4_ HSB draagconstructie – O
1.1_De locatie 4.1_HSB wandconstructie lange ge
1.2_Referentiebeelden 4.2_ Maquette HSB lage gevel zuid
1.3_Maquette bouwdelen 4.3_ analyse gegeven (SBR) kozijn
1.4_bouwmethoden HSB- CLT 4.4_ kozijn tekening. 1:5
1.5_Tekeningen (onderleggers)
WEEK 5_ Dakconstructie – Knoop
WEEK 2_ HSB en CLT – fundering – BG vloer – PvE – Indeling tekenen
2.1_ Principeschets fundering en BG vloer 5.1_dakconstructie (lagen van de
2.2_ Maquette maken van de BG vloer 5.2_Knooppunten Gevel/dak
2.3_ Programma van Eisen 5.3_ Maquette kapconstructie 1:2
2.4_ Tekeningen indeling plattegrond schaal 1:20
2.5_ Kennisclip Adaptieve gevels, passieve elementen en biobased WEEK 6 ,7en 8
materialen
EXCURSIE GREENWORKS
WEEK 3_ Gevelontwerp – Gevelpakket – Energie – Materialen
Definitieve Uitwerking Woonmod
3.1_ PvE aanvullen
3.2_ 3D Geveltekening • Het definitieve PvE van de woo
3.3_ 2D Geveltekening 1:20 • 1:20 plattegrond
, 1.1 De Locatie
De positie van jouw woonmodule
1
N
Het ontwerp van mijn osso
Plaats hier de 3d schets uit opgave 3.2!
