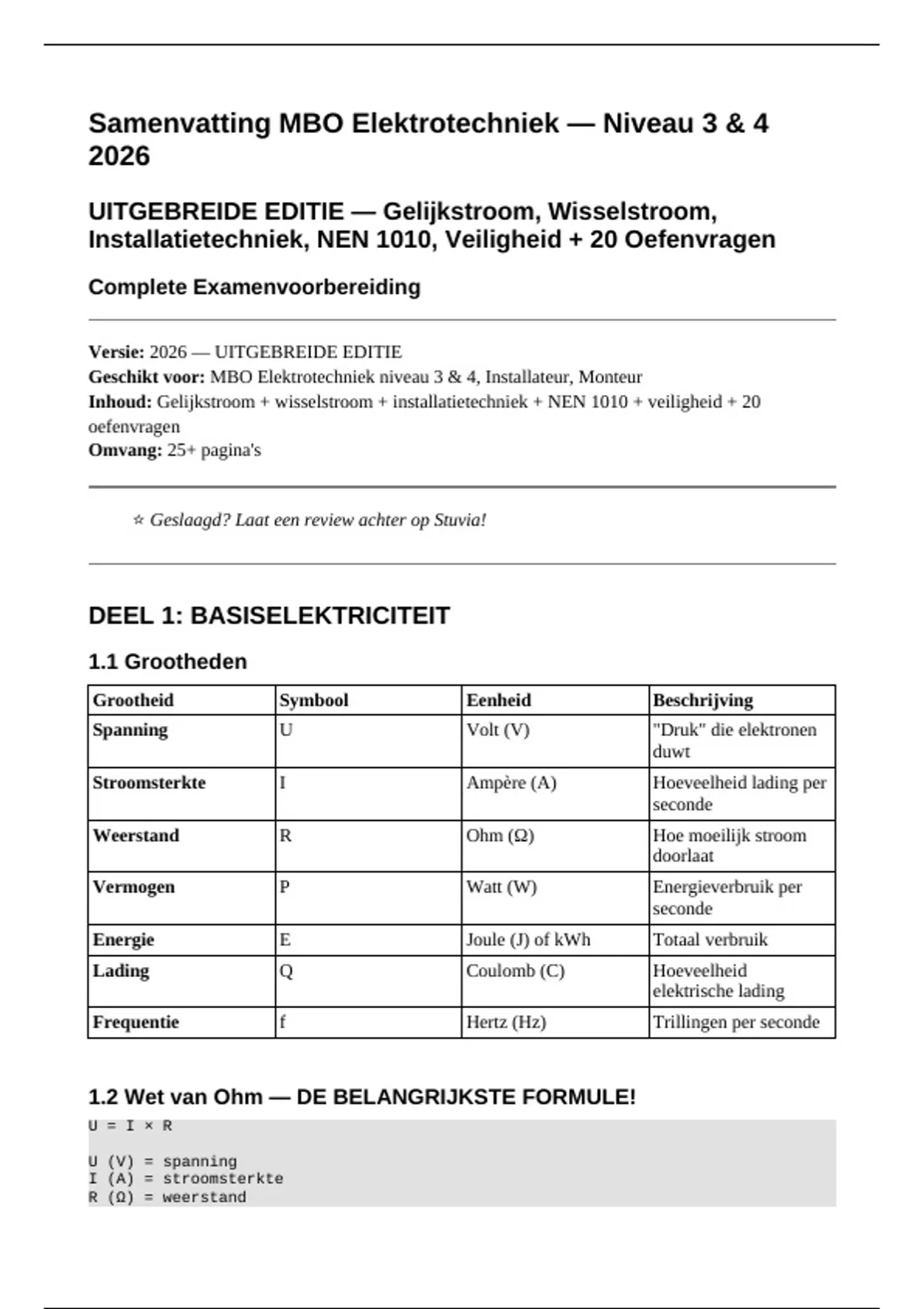

Samenvatting MBO Elektrotechniek — Niveau 3 & 4
2026
UITGEBREIDE EDITIE — Gelijkstroom, Wisselstroom,
Installatietechniek, NEN 1010, Veiligheid + 20 Oefenvragen
Complete Examenvoorbereiding
Versie: 2026 — UITGEBREIDE EDITIE
Geschikt voor: MBO Elektrotechniek niveau 3 & 4, Installateur, Monteur
Inhoud: Gelijkstroom + wisselstroom + installatietechniek + NEN 1010 + veiligheid + 20
oefenvragen
Omvang: 25+ pagina's
⭐ Geslaagd? Laat een review achter op Stuvia!
DEEL 1: BASISELEKTRICITEIT
1.1 Grootheden
Grootheid Symbool Eenheid Beschrijving
Spanning U Volt (V) "Druk" die elektronen
duwt
Stroomsterkte I Ampère (A) Hoeveelheid lading per
seconde
Weerstand R Ohm (Ω) Hoe moeilijk stroom
doorlaat
Vermogen P Watt (W) Energieverbruik per
seconde
Energie E Joule (J) of kWh Totaal verbruik
Lading Q Coulomb (C) Hoeveelheid
elektrische lading
Frequentie f Hertz (Hz) Trillingen per seconde
1.2 Wet van Ohm — DE BELANGRIJKSTE FORMULE!
U = I × R
U (V) = spanning
I (A) = stroomsterkte
R (Ω) = weerstand
, Driehoek:
U
───
I × R
U = I × R (spanning berekenen)
I = U / R (stroom berekenen)
R = U / I (weerstand berekenen)
Voorbeeld:
Lamp met R = 100 Ω op 230 V
I = = 2,3 A
1.3 Vermogen en Energie
P = U × I (Watt)
P = I² × R (Watt)
P = U² / R (Watt)
E = P × t (Joule of Wh)
Voorbeeld:
Lamp 60 W, 5 uur aan:
E = 60 × 5 = 300 Wh = 0,3 kWh
Kosten (€0,40/kWh): 0,3 × 0,40 = €0,12
DEEL 2: GELIJKSTROOM (DC)
2.1 Serieschakeling
R₁ ─── R₂ ─── R₃ (achter elkaar)
Rtot = R₁ + R₂ + R₃
I is OVERAL gelijk
Utot = U₁ + U₂ + U₃
Voorbeeld: R₁=10Ω, R₂=20Ω, R₃=30Ω, U=120V
Rtot = 10 + 20 + 30 = 60 Ω
I = = 2 A
U₁ = 2 × 10 = 20V, U₂ = 40V, U₃ = 60V ✓ (20+40+60=120V)
2.2 Parallelschakeling
┌── R₁ ──┐
────┤── R₂ ──├──── (naast elkaar)
└── R₃ ──┘
1/Rtot = 1/R₁ + 1/R₂ + 1/R₃
U is OVERAL gelijk
Itot = I₁ + I₂ + I₃
Bij 2 weerstanden: Rtot = (R₁ × R₂) / (R₁ + R₂)
Voorbeeld: R₁=30Ω, R₂=60Ω parallel, U=120V
Rtot = (30×60)/(30+60) = 1800/90 = 20 Ω
Itot = 120/20 = 6 A
I₁ = 120/30 = 4A, I₂ = 120/60 = 2A ✓ (4+2=6A)
