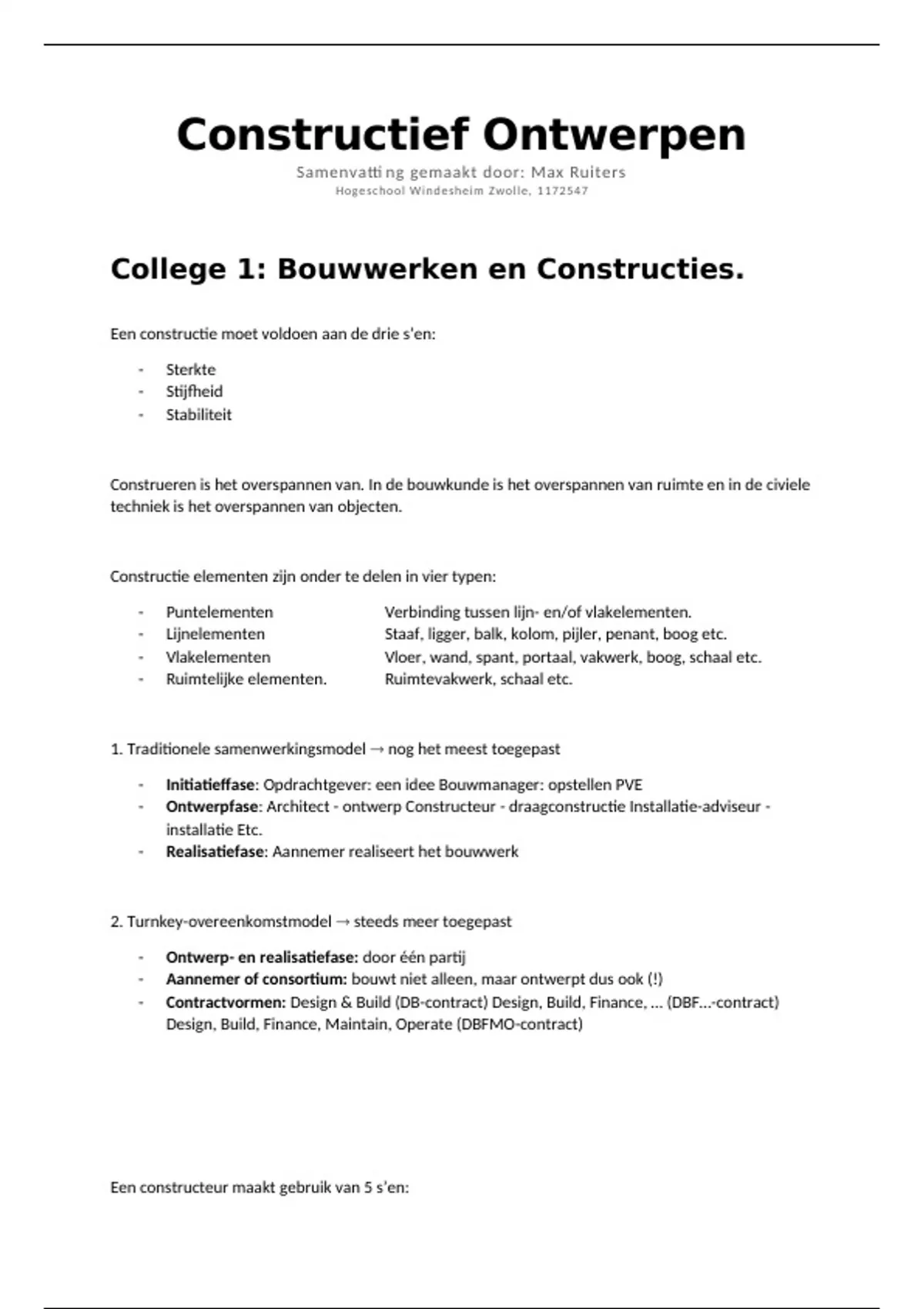

Constructief Ontwerpen
Samenvatti ng gemaakt door: Max Ruiters
H oge sc hool Winde sheim Zwolle, 1172547
College 1: Bouwwerken en Constructies.
Een constructie moet voldoen aan de drie s’en:
- Sterkte
- Stijfheid
- Stabiliteit
Construeren is het overspannen van. In de bouwkunde is het overspannen van ruimte en in de civiele
techniek is het overspannen van objecten.
Constructie elementen zijn onder te delen in vier typen:
- Puntelementen Verbinding tussen lijn- en/of vlakelementen.
- Lijnelementen Staaf, ligger, balk, kolom, pijler, penant, boog etc.
- Vlakelementen Vloer, wand, spant, portaal, vakwerk, boog, schaal etc.
- Ruimtelijke elementen. Ruimtevakwerk, schaal etc.
1. Traditionele samenwerkingsmodel nog het meest toegepast
- Initiatieffase: Opdrachtgever: een idee Bouwmanager: opstellen PVE
- Ontwerpfase: Architect - ontwerp Constructeur - draagconstructie Installatie-adviseur -
installatie Etc.
- Realisatiefase: Aannemer realiseert het bouwwerk
2. Turnkey-overeenkomstmodel steeds meer toegepast
- Ontwerp- en realisatiefase: door één partij
- Aannemer of consortium: bouwt niet alleen, maar ontwerpt dus ook (!)
- Contractvormen: Design & Build (DB-contract) Design, Build, Finance, … (DBF…-contract)
Design, Build, Finance, Maintain, Operate (DBFMO-contract)
Een constructeur maakt gebruik van 5 s’en:
, - Schetsen
- Schematiseren
- Sterkte
- Stijfheid
- Stabiliteit
Verschillende constructiematerialen zijn:
- Staal
- Aluminium
- Beton
- Hout
- Steen
- Vezelversterkt kunststof
- Glas
Staal:
Constructiestaal S235, S275 etc
Roestvast staal (RVS) 303, 304L, 304LN etc
Aluminium:
Legering 3003 (AlMn1Cu)
Beton:
Beton C20/25, C28/35 en hoger
Betonstaal B500 A, B of C
Voorspantstaal FeP1860
Hout:
Naaldhout C18, C24 en hoger
Loofhout D18, D24, D30 en hoger
Gelamineerd Hout GL24h/e, Gl28h/e en hoger
Steen:
Kalkzandsteen CS12, CS 16, CS20 en hoger
Lijmmortel M5, M10, M5 en M20
Wapening 316 (S240)
Vezelversterkt kunststof
Textiel of doek
Glas
Materiaaleigenschappen:
