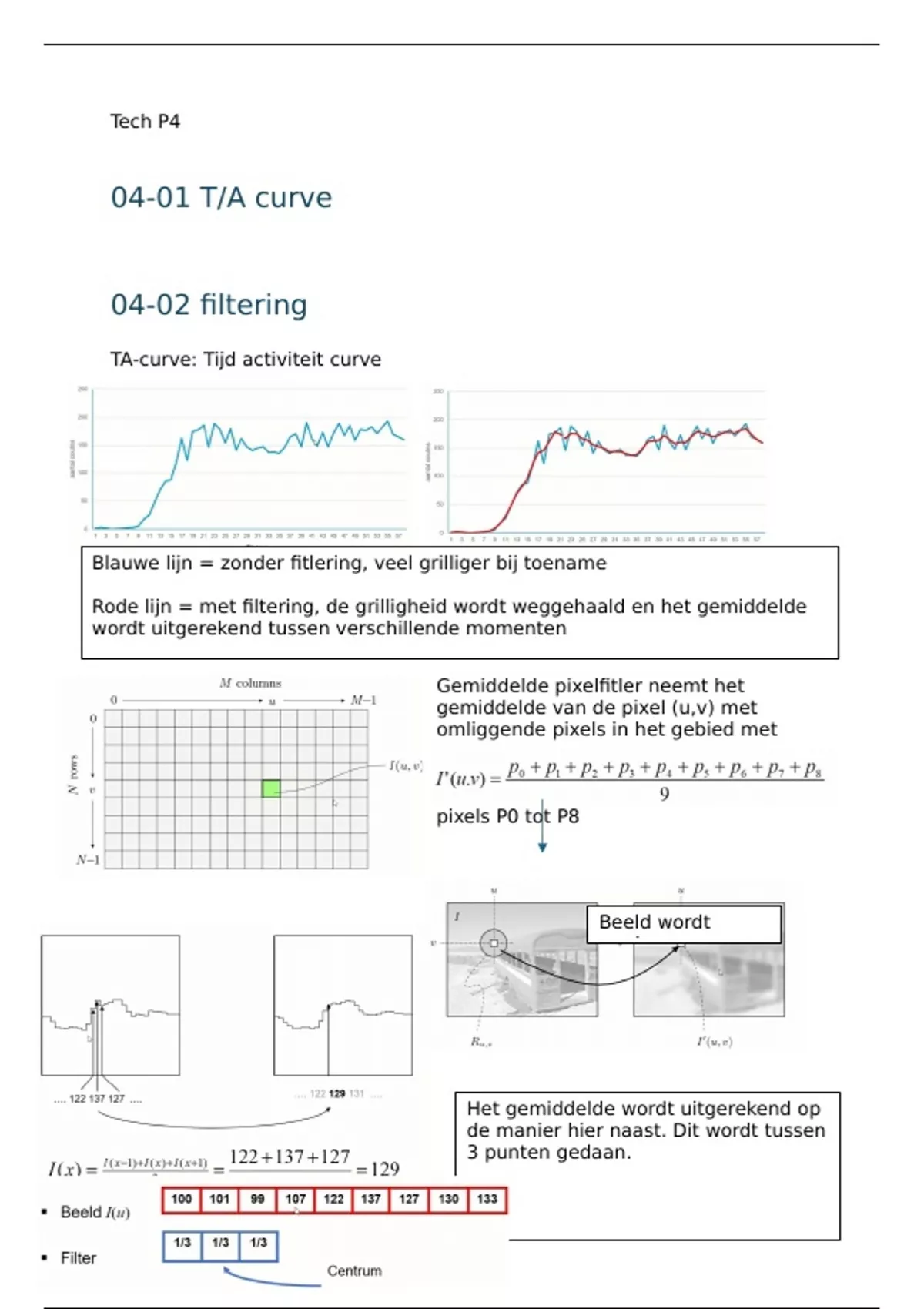

Tech P4
04-01 T/A curve
04-02 filtering
TA-curve: Tijd activiteit curve
Blauwe lijn = zonder fitlering, veel grilliger bij toename
Rode lijn = met filtering, de grilligheid wordt weggehaald en het gemiddelde
wordt uitgerekend tussen verschillende momenten
Gemiddelde pixelfitler neemt het
gemiddelde van de pixel (u,v) met
omliggende pixels in het gebied met
pixels P0 tot P8
Beeld wordt
waziger
Het gemiddelde wordt uitgerekend op
de manier hier naast. Dit wordt tussen
3 punten gedaan.
, Filtermatrix
Formule om aan te geven wat
het filter doet
We kijken naar de pixel links (-
1), en naar de pixel rechts
daarvan (+1)
De 3 getallen 1/3 zijn
neergezet in een matrixnotatie
Bij 2-dimensionaal werkt dit precies hetzelfde
alleen moet je kijken naar alle boven/benden en
links/rechts (Y en X richting)
Ingewikkelde formule zegt alleen maar dat we
kijken naar links, rechts, boven en onder, maar
ook naar schuin 9 pixels (incl. middelste) en
delen door 9
