College EC

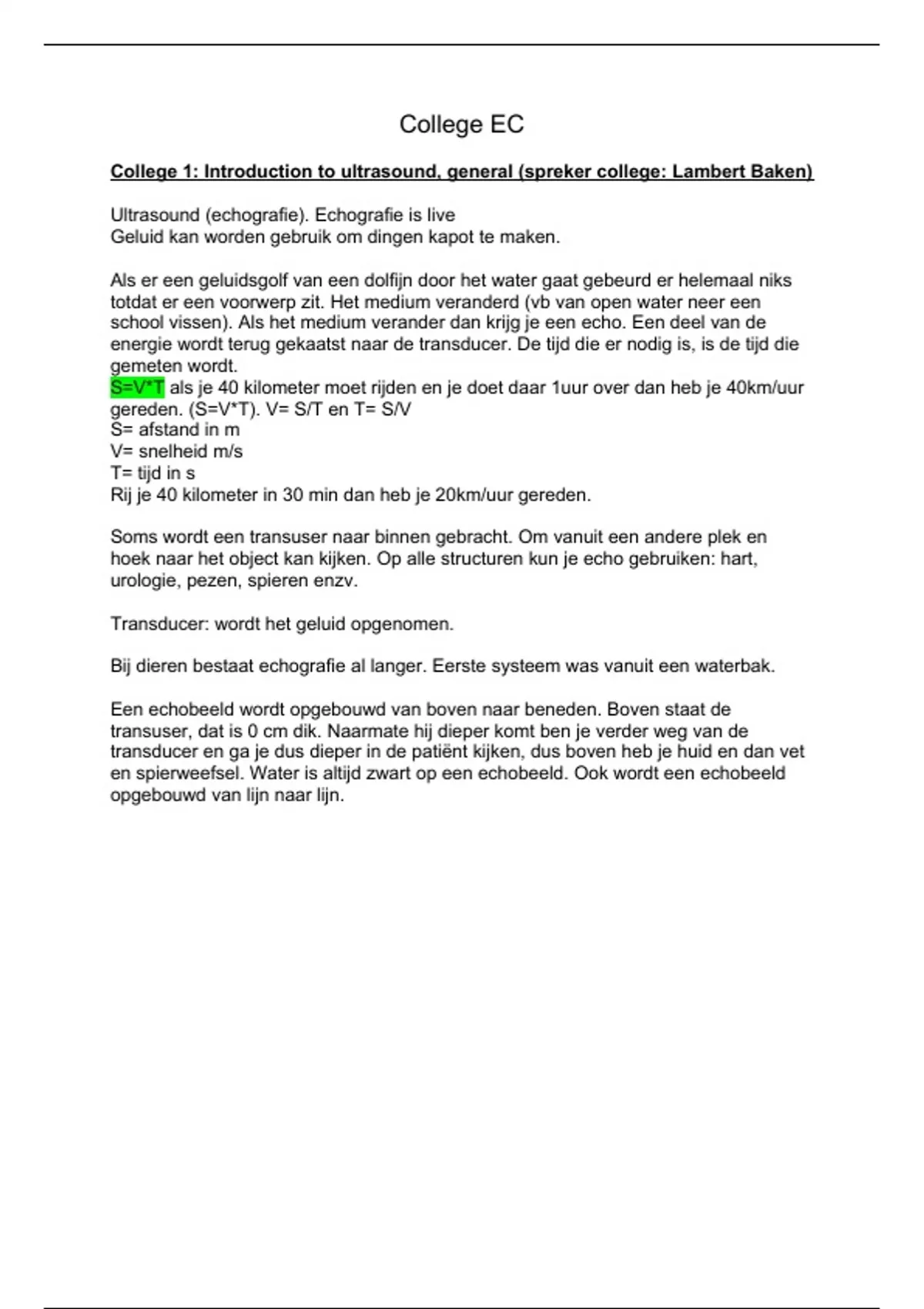

College 1: Introduction to ultrasound, general (spreker college: Lambert Baken)
Ultrasound (echografie). Echografie is live
Geluid kan worden gebruik om dingen kapot te maken.
Als er een geluidsgolf van een dolfijn door het water gaat gebeurd er helemaal niks
totdat er een voorwerp zit. Het medium veranderd (vb van open water neer een
school vissen). Als het medium verander dan krijg je een echo. Een deel van de
energie wordt terug gekaatst naar de transducer. De tijd die er nodig is, is de tijd die
gemeten wordt.
S=V*T als je 40 kilometer moet rijden en je doet daar 1uur over dan heb je 40km/uur
gereden. (S=V*T). V= S/T en T= S/V
S= afstand in m
V= snelheid m/s
T= tijd in s
Rij je 40 kilometer in 30 min dan heb je 20km/uur gereden.
Soms wordt een transuser naar binnen gebracht. Om vanuit een andere plek en
hoek naar het object kan kijken. Op alle structuren kun je echo gebruiken: hart,
urologie, pezen, spieren enzv.
Transducer: wordt het geluid opgenomen.
Bij dieren bestaat echografie al langer. Eerste systeem was vanuit een waterbak.
Een echobeeld wordt opgebouwd van boven naar beneden. Boven staat de
transuser, dat is 0 cm dik. Naarmate hij dieper komt ben je verder weg van de
transducer en ga je dus dieper in de patiënt kijken, dus boven heb je huid en dan vet
en spierweefsel. Water is altijd zwart op een echobeeld. Ook wordt een echobeeld
opgebouwd van lijn naar lijn.
,Echografie wordt gebruikt:
Radiologie
Urologie
Rheumatologie
Physiologie
Gynocologie
Cardiologie
Operatie
Vaatonderzoek
Dieren
Verloskundigen
Staat altijd in een ruimte die verduisterd kan worden. Die verduistering is belangrijk
omdat je dan het maximale contrast in je beeld kan hebben.
Kosten transducer: 10.000 en 15.000 euro.
, College 2: Reflectie, contrast en opbouw echobeeld
Reflectie: waarom zie je wat je ziet.
Bij echografie: als je gaat scannen gaat de temperatuur 2 graden omhoog.
Harmonische trilling: een trilling waarbij de uitwijking in functie van de tijd een
sinusvorm toont.
U(t)= U0 sint
= 2 f
Golflengte is de lengte van de golf, maar die golf heeft ook een bepaalde
trillingstijd(sec).
1 trilling in 1 seconden dan heb je een trillingstijd van 1sec.
2 trillingen in 1 seconden dan heb je een trillingstijd van 0,5 sec.
10 trillingen in 1 seconden dan heb je een trillingstijd van 1 tiende sec.
De trillingstijd hangt direct samen met de frequentie.
Trillingstijd= 1/ aantal trillingen
De frequentie is: 1 / trillingstijd
Vb. Je hebt 10 trillingen in 1 seconden.
Wat is de trillingstijd?
1/10= 0,10 1 tiende
Wat is dan de frequentie?
1/0,10= 10 hertz
De frequentie die je hoort met echo zit tussen de 0 en 20.000 trillingen per sec.
De frequentie waarmee je scant zit tussen de 1 en 20.000.000 trillingen per sec.
Periodieke beweging om evenwichtstand:
U uitwijking op ieder moment (m)
T de periodetijd/duur van een trilling (sec)
F frequentie, het aantal volledige trillingen (perioden) per seconde (Hz of s -1)
A0 amplitude. De maximale uitwijking van de trilling = U o
golflengte (m)
