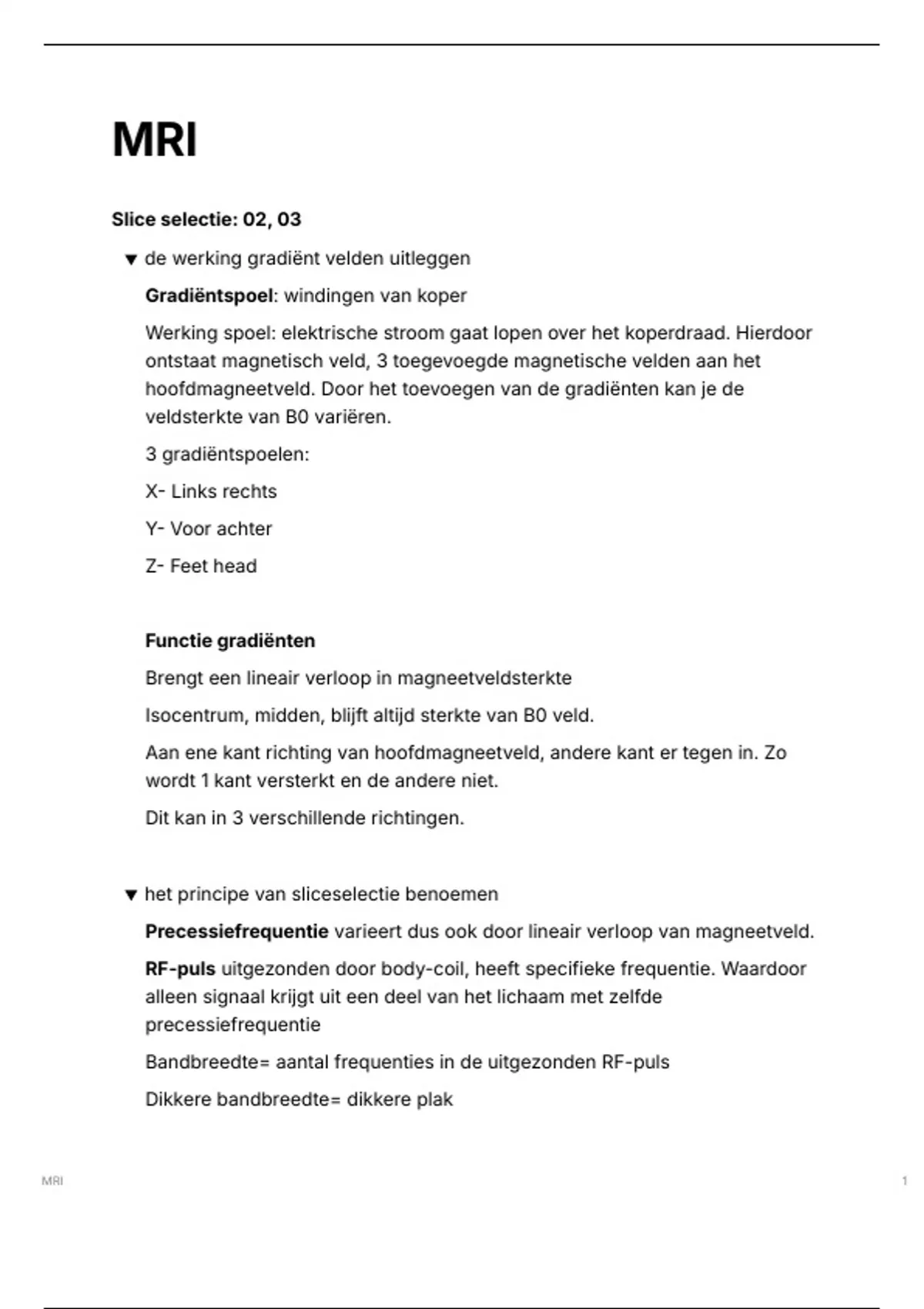

MRI
Slice selectie: 02, 03
de werking gradiënt velden uitleggen
Gradiëntspoel: windingen van koper
Werking spoel: elektrische stroom gaat lopen over het koperdraad. Hierdoor
ontstaat magnetisch veld, 3 toegevoegde magnetische velden aan het
hoofdmagneetveld. Door het toevoegen van de gradiënten kan je de
veldsterkte van B0 variëren.
3 gradiëntspoelen:
X- Links rechts
Y- Voor achter
Z- Feet head
Functie gradiënten
Brengt een lineair verloop in magneetveldsterkte
Isocentrum, midden, blijft altijd sterkte van B0 veld.
Aan ene kant richting van hoofdmagneetveld, andere kant er tegen in. Zo
wordt 1 kant versterkt en de andere niet.
Dit kan in 3 verschillende richtingen.
het principe van sliceselectie benoemen
Precessiefrequentie varieert dus ook door lineair verloop van magneetveld.
RF-puls uitgezonden door body-coil, heeft specifieke frequentie. Waardoor
alleen signaal krijgt uit een deel van het lichaam met zelfde
precessiefrequentie
Bandbreedte= aantal frequenties in de uitgezonden RF-puls
Dikkere bandbreedte= dikkere plak
MRI 1
, Slice dikte en gradiëntsterkte
Sterkere gradiënt= stijler verloop dus dan heb je een dunnere slice
Zwakkere gradiënt= minder stijl verloop, dikkere slice
MRI 2
, 3D
Totaal volume tegelijk gescand
Nadeel: heel groot volume
—> Slicecodering= tweede fasecodering in derde richting
K-vlak: 04
Het begrip K-vlak uitleggen;
Hoe is het K-vlak opgebouwd?
Het k-vlak is symmetrisch. Horizontale lijnen zijn de opgeslagen echo’s
met verschillende fasecoderingen. In verticale kolommen de frequentie
codering.
Wat is de relatie tussen het K-vlak en de Matrix?
De matrix grootte bepaald het aantal fasecoderingen en dus het aantal
echo’s dat wordt opgeslagen. Het tweede matrixgetal bepaald hoeveel
meetpunten per echo worden gemeten (frequentie codering).
Wat is de relatie tussen het K-vlak en de gradiënten Gs, Gf en Gp?
Gs: slice selectie: elke slice heeft zijn eigen K-vlak
Gf: frequentie codering: onderverdeling in frequenties in verticale
kolommen
Gp: fasecodering; het aantal fasecoderingen op de horizontale lijnen.
Wat wordt er op een horizontale lijn in het K-vlak opgeslagen?
De meetgegevens van 1 echo
MRI 3
