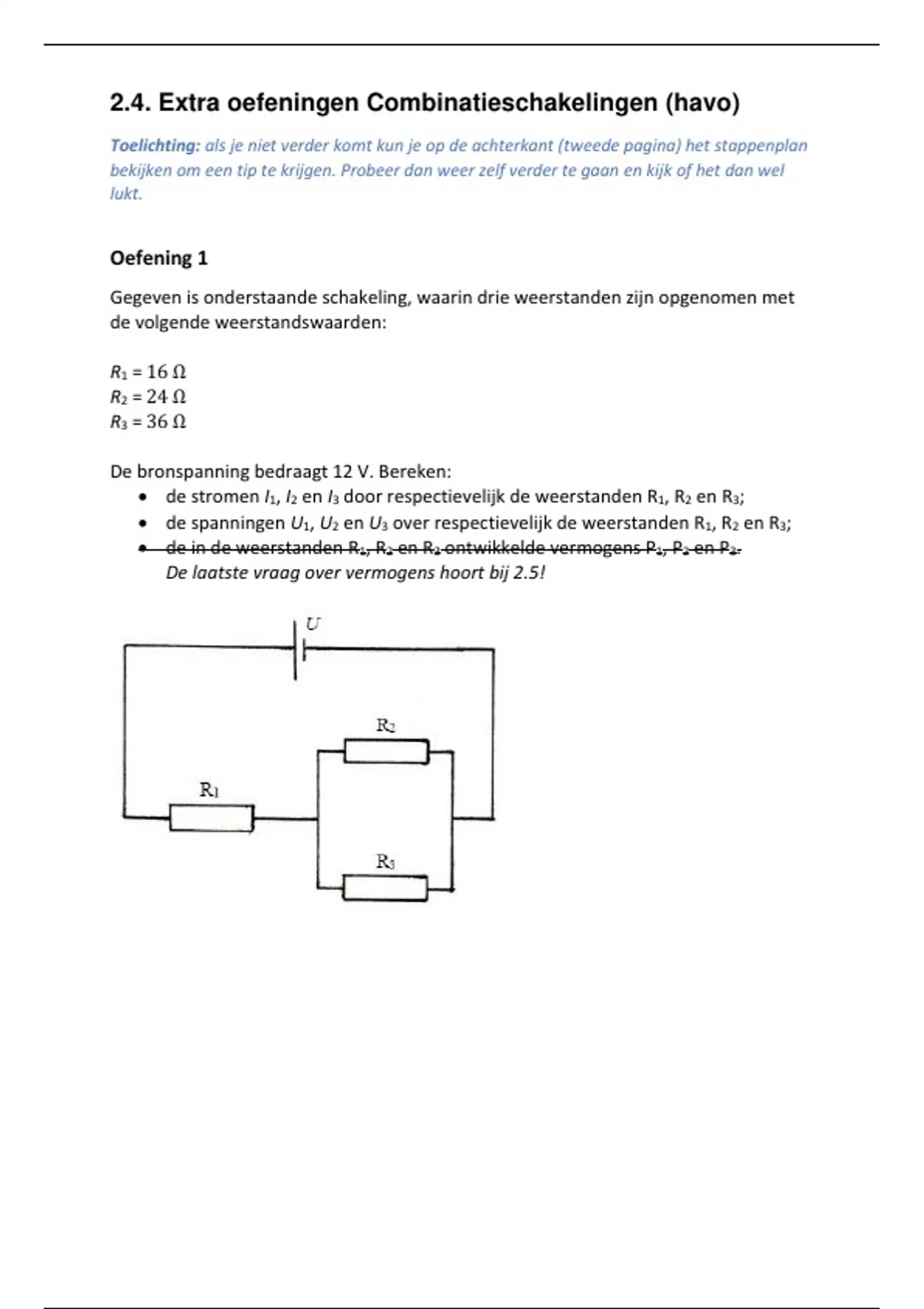

2.4. Extra oefeningen Combinatieschakelingen (havo)
Toelichting: als je niet verder komt kun je op de achterkant (tweede pagina) het stappenplan
bekijken om een tip te krijgen. Probeer dan weer zelf verder te gaan en kijk of het dan wel
lukt.
Oefening 1
Gegeven is onderstaande schakeling, waarin drie weerstanden zijn opgenomen met
de volgende weerstandswaarden:
R1 = 16 Ω
R2 = 24 Ω
R3 = 36 Ω
De bronspanning bedraagt 12 V. Bereken:
• de stromen I1, I2 en I3 door respectievelijk de weerstanden R1, R2 en R3;
• de spanningen U1, U2 en U3 over respectievelijk de weerstanden R1, R2 en R3;
• de in de weerstanden R1, R2 en R3 ontwikkelde vermogens P1, P2 en P3.
De laatste vraag over vermogens hoort bij 2.5!
