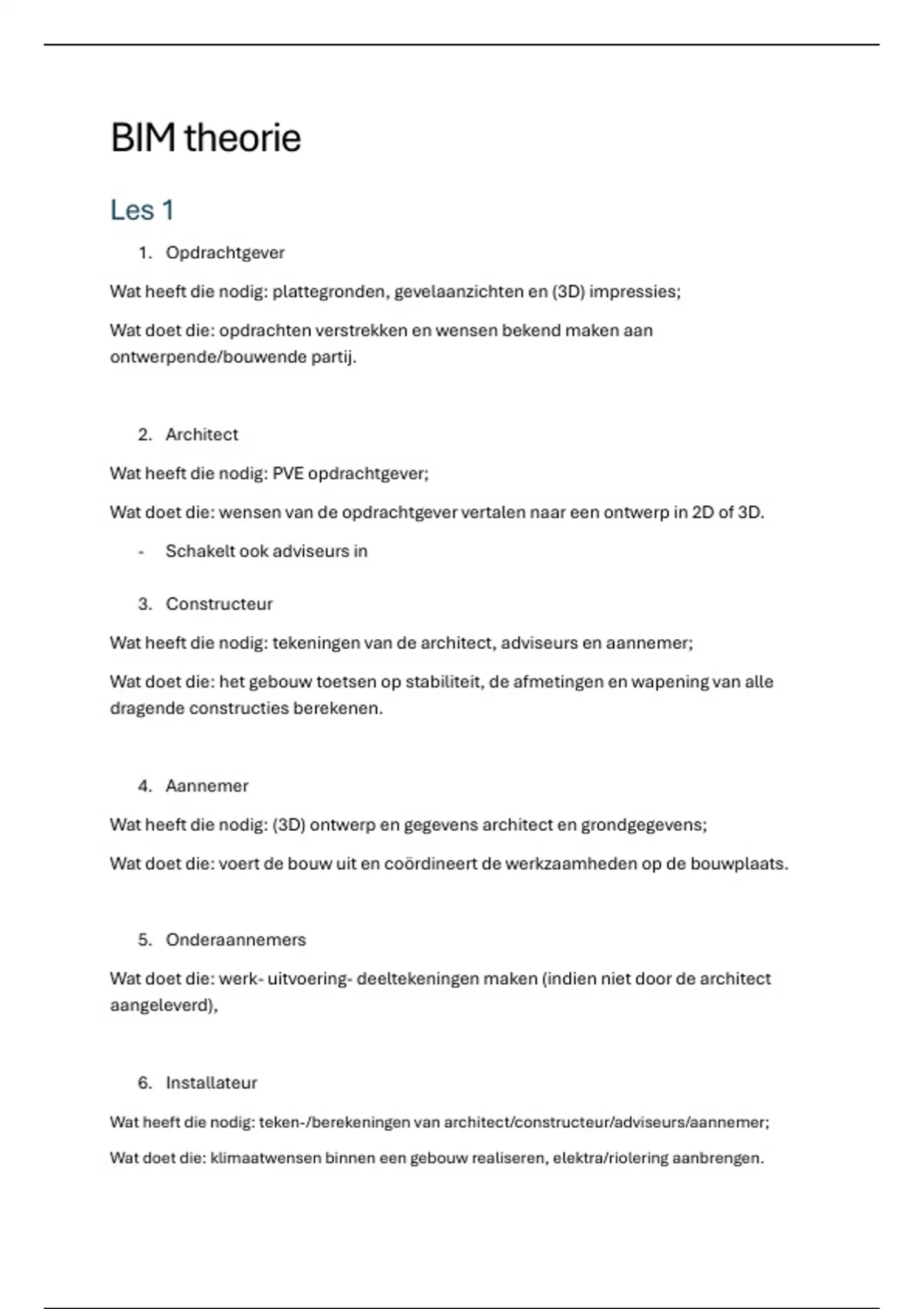

BIM theorie
Les 1
1. Opdrachtgever
Wat heeft die nodig: plattegronden, gevelaanzichten en (3D) impressies;
Wat doet die: opdrachten verstrekken en wensen bekend maken aan
ontwerpende/bouwende partij.
2. Architect
Wat heeft die nodig: PVE opdrachtgever;
Wat doet die: wensen van de opdrachtgever vertalen naar een ontwerp in 2D of 3D.
- Schakelt ook adviseurs in
3. Constructeur
Wat heeft die nodig: tekeningen van de architect, adviseurs en aannemer;
Wat doet die: het gebouw toetsen op stabiliteit, de afmetingen en wapening van alle
dragende constructies berekenen.
4. Aannemer
Wat heeft die nodig: (3D) ontwerp en gegevens architect en grondgegevens;
Wat doet die: voert de bouw uit en coördineert de werkzaamheden op de bouwplaats.
5. Onderaannemers
Wat doet die: werk- uitvoering- deeltekeningen maken (indien niet door de architect
aangeleverd),
6. Installateur
Wat heeft die nodig: teken-/berekeningen van architect/constructeur/adviseurs/aannemer;
Wat doet die: klimaatwensen binnen een gebouw realiseren, elektra/riolering aanbrengen.
, 7. Gemeente
Wat heeft die nodig: tekeningen, berekeningen, etc.
Wat doet die: de gemeente controleert of het ontwerp voldoet aan het bestemmingsplan
de bouwbesluiteisen, brandveiligheid, milieueisen, etc.
Welke partijen komen er allemaal bij kijken om een gebouw te realiseren:
• Opdrachtgever of initiatiefnemer: initieert en financiert het project;
• Architect: ontwerpt het gebouw op basis van wensen en eisen opdrachtgever;
• Constructeur: ontwerpt draagconstructie en zorgt voor stabiliteit en veiligheid;
• Installatieadviseur: adviseert en ontwerpt het installatieconcept;
• Aannemer: voert de bouw uit en coördineert de werkzaamheden op de
bouwplaats;
• Onder/nevenaannemers: zijn gespecialiseerde bedrijven die door de aannemer
worden ingehuurd om specifieke taken uit te voeren;
• Toezichthouder
• Gemeente of Overheidsinstanties
• BIM-modelleur
• Omwonenden en belanghebbenden
• Gebruikers of Eindgebruikers
Oude situatie:
• SO, VO, DO, TO, UO, BO
• Verandering fase
• Wijzigingen
• Laatste versie
• Overdracht (post)
• Kopieën / nieuw versie
• Samenwerken (belang)
➢ Transactie kosten
➢ Faal kosten
➢ Kwaliteit
Veranderen: voor iedereen in de hele bouwkeet; opdrachtgever, architect, constructeur,
installateur, onderaannemers, gemeente, eindgebruikers, …
Wat is BIM: building Information Modeling = proces dat digitale 3D modellen gebruikt om
bouw- en infrastructuurprojecten te plannen, ontwerpen, bouwen en uit te voeren
(tekeningen gevuld met informatie)
, Fasering:
• Schetsontwerp: SO
• Voorlopig ontwerp: VO
• Definitief ontwerp: DO
• Technisch ontwerp: TO
• Uitvoeringsontwerp: UO
LOD niveau’s = level of development
• LOD 100 – SO : soort massavorm met blokken
• LOD 200 – VO : zwart / wit maar iets meer detail
• LOD 300 – DO en TO : zwart / wit met arcering doorsnede (kleur bij beton)
• LOD 400 – UO : kleur bij doorsnede en nog meet materiaal aanduiding
• LOD 500 – na UO : details en meubels er bij in
Afspraken tussen partijen:
• Waar moet het model aan voldoen?
• Welke partij gebruikt welke software?
• Wie is waarvoor verantwoordelijk?
• Wat zijn de rollen van de partijen?
• Hoe wordt een model aangeleverd? (IFC) en welke LOD?
• Hoe worden documenten gedeeld (platform)?
• Wat gebeurt er als een partij zich hier niet aan houd?
• Op welke manier word er gecommuniceerd?
• Wie verzorgt de kwaliteitscheck?
