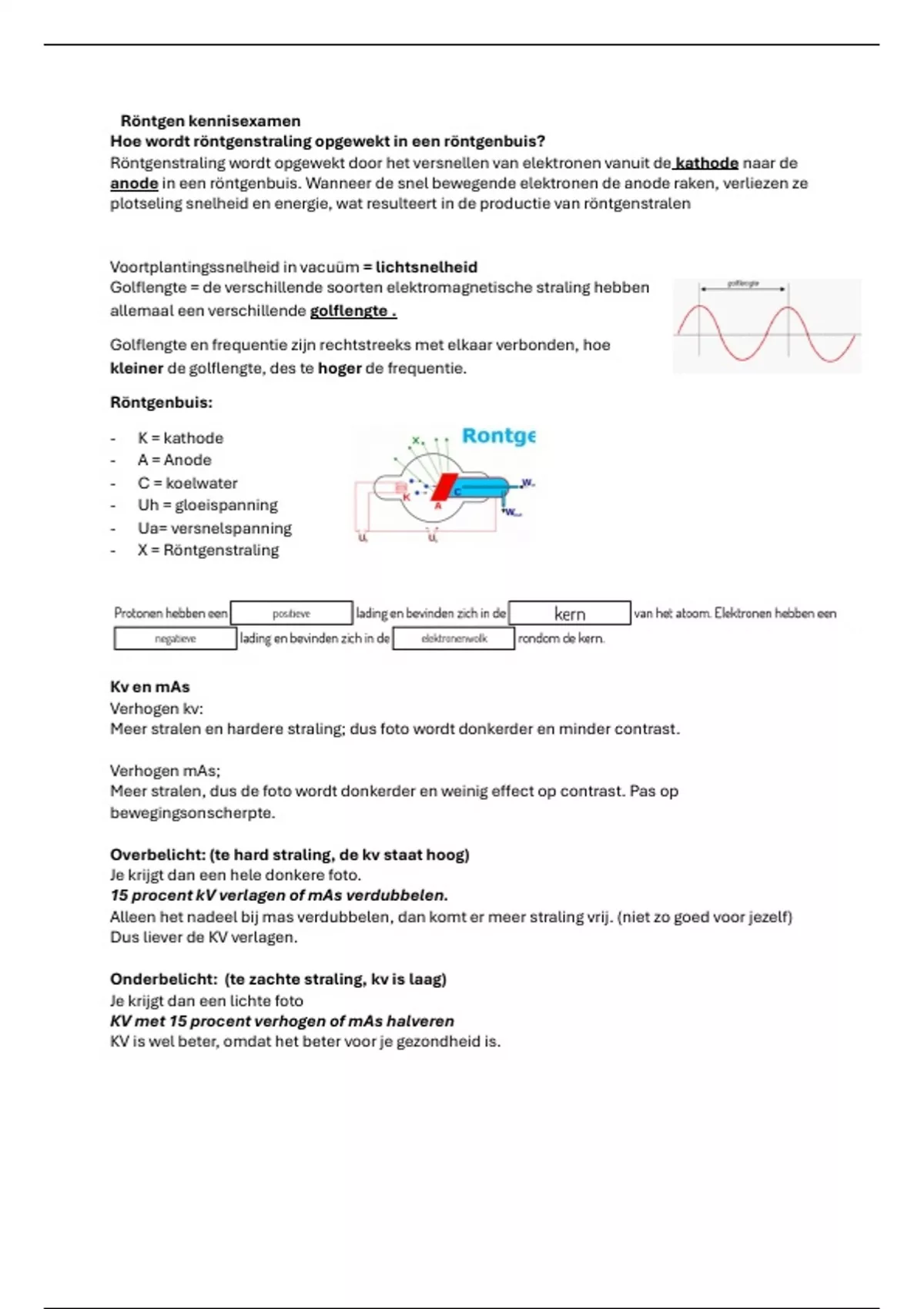

Röntgen kennisexamen
Hoe wordt röntgenstraling opgewekt in een röntgenbuis?
Röntgenstraling wordt opgewekt door het versnellen van elektronen vanuit de kathode naar de
anode in een röntgenbuis. Wanneer de snel bewegende elektronen de anode raken, verliezen ze
plotseling snelheid en energie, wat resulteert in de productie van röntgenstralen
Voortplantingssnelheid in vacuüm = lichtsnelheid
Golflengte = de verschillende soorten elektromagnetische straling hebben
allemaal een verschillende golflengte .
Golflengte en frequentie zijn rechtstreeks met elkaar verbonden, hoe
kleiner de golflengte, des te hoger de frequentie.
Röntgenbuis:
- K = kathode
- A = Anode
- C = koelwater
- Uh = gloeispanning
- Ua= versnelspanning
- X = Röntgenstraling
Kv en mAs
Verhogen kv:
Meer stralen en hardere straling; dus foto wordt donkerder en minder contrast.
Verhogen mAs;
Meer stralen, dus de foto wordt donkerder en weinig effect op contrast. Pas op
bewegingsonscherpte.
Overbelicht: (te hard straling, de kv staat hoog)
Je krijgt dan een hele donkere foto.
15 procent kV verlagen of mAs verdubbelen.
Alleen het nadeel bij mas verdubbelen, dan komt er meer straling vrij. (niet zo goed voor jezelf)
Dus liever de KV verlagen.
Onderbelicht: (te zachte straling, kv is laag)
Je krijgt dan een lichte foto
KV met 15 procent verhogen of mAs halveren
KV is wel beter, omdat het beter voor je gezondheid is.
, Contrast hogen:
KV 15 Procent omhoog en mAs halveren.
Bij contrast verhogen doe je het allebei
Contrast verlagen
KV 15 procent omlaag en mAs verdubbelen
Bij contrast verlagen doe je het allebei
De röntgenstralen worden;
- Doorgelaten
- Geabsorbeerd
- Verstrooid
Strooistralen ontstaan afhankelijk van;
- De dikte van het object, atoommassa en dichtheid
- De grootte van het diafragma
- De kwaliteit van de röntgenstralen
Strooistralenrooster = tussen object en foto, om te zorgen dat er minder strooistraling op de
foto komt( vangt dus strooistraling weg)
4 ALARA regels
- Gebruik afscherming en bescherming
- Beperk de tijd bij de stralingsbron
- Houd afstand
- Gebruik een bron met zo laag mogelijk activiteit.
Waar moet je nog meer rekening mee houden?
- Zo min mogelijk mensen in de kamer.
- Niet zwanger en boven de 18.
- Beschermende kleding
- Afstand houden; recht op staan.
- Niet meer foto’s maken dan nodig is.
- Touwtje gebruiken om bijvoorbeeld een poot te fixeren.
Beschermende kleding
- Dosi meter = Het is geen bescherming tegen straling. Het is persoonlijk en op naam gesteld.
Plaatsing, niet onder het loodshort of handschoenen. Wel plaatsen op lichaamsdeel dat
blootgesteld aan strooistralen. Het meet de hoeveelheid straling je bent blootgesteld.
- Loodshort
- Schildklierbeschermer
- Handschoenen
De muren moeten voorzien zijn van 1 mm lood, zorg dat je de deur altijd dicht doet, en het
rode lampje aan.
Wat krijgt welke kleur?
- Bot = wit
- Weke delen (organen, spieren) = diverse kleuren grijs
- Vet = donkerder grijs
- Lucht, gas = zwart
