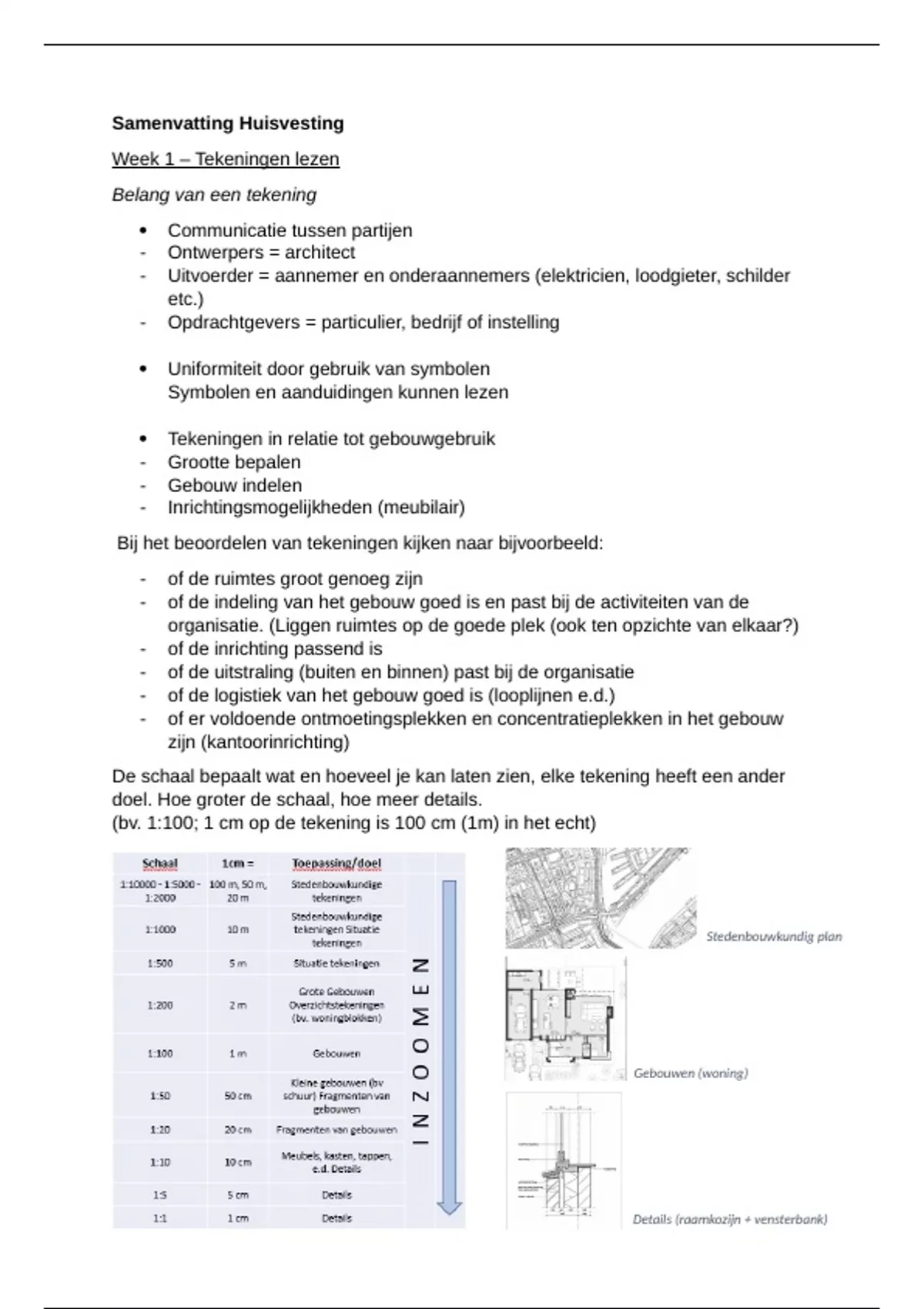

Samenvatting Huisvesting
Week 1 – Tekeningen lezen
Belang van een tekening
Communicatie tussen partijen
- Ontwerpers = architect
- Uitvoerder = aannemer en onderaannemers (elektricien, loodgieter, schilder
etc.)
- Opdrachtgevers = particulier, bedrijf of instelling
Uniformiteit door gebruik van symbolen
Symbolen en aanduidingen kunnen lezen
Tekeningen in relatie tot gebouwgebruik
- Grootte bepalen
- Gebouw indelen
- Inrichtingsmogelijkheden (meubilair)
Bij het beoordelen van tekeningen kijken naar bijvoorbeeld:
- of de ruimtes groot genoeg zijn
- of de indeling van het gebouw goed is en past bij de activiteiten van de
organisatie. (Liggen ruimtes op de goede plek (ook ten opzichte van elkaar?)
- of de inrichting passend is
- of de uitstraling (buiten en binnen) past bij de organisatie
- of de logistiek van het gebouw goed is (looplijnen e.d.)
- of er voldoende ontmoetingsplekken en concentratieplekken in het gebouw
zijn (kantoorinrichting)
De schaal bepaalt wat en hoeveel je kan laten zien, elke tekening heeft een ander
doel. Hoe groter de schaal, hoe meer details.
(bv. 1:100; 1 cm op de tekening is 100 cm (1m) in het echt)
Stedenbouwkundig plan
Gebouwen (woning)
Details (raamkozijn + vensterbank)
,Soorten tekeningen
1. Schetsontwerp
De eerste ideeën, gedachtes en experimenten van architect. Onderdeel van
een creatief proces.
2. Artist impression
Indruk/reëel beeld van het nog te bouwen gebouw. Verkoopplaatje (misschien
nog verhuurd/verkocht worden).
3. Kadastrale tekening
Grootte van kavels, plek van bebouwing, erfgrenzen
vastleggen, basis voor eigendom van grond, ligging
t.o.v. andere gebouwen.
4. Situatie tekening
Meestal van één specifiek bouwproject: grootte van betreffende kavel(s), plek
van gebouw(en), erfgrenzen, ligging t.o.v. andere gebouwen, ligging t.o.v. de
zon (zon van oost naar west, komt niet in het noorden).
5. Gevelaangezichten
Linkerzijgevel, voorgevel en rechterzijgevel weergeven met afmetingen
(stramienmaten), hoogtematen (peil; begint bij 0, vloer b.g.) en draairichting
deuren en ramen.
, 6. Plattegronden
Een horizontale doorsnede op 1m boven de vloer.
Hierin zijn de muren, trappen, deuren (draairichting),
ramen, kasten, afmetingen, stramienmaten en vaste
inrichtingen te zien.
≤ 1m:
> 1m:
Geeft (t.o.v. verticale doorsnede): lengtes en breedtes.
Horizontale posities van ruimtes t.o.v. elkaar.
7. Verticale doorsnede
Een doorsnedelijn waardoor eventuele niveauverschillen te zien zijn (hoogtes
en dieptes). Je krijgt inkijk in de woning, te vergelijken met een ‘poppenhuis’.
Geeft (t.o.v. plattegrond/horizontale doorsnede): hoogtes en dieptes (vb.
kelders). Verticale posities van ruimtes t.o.v. elkaar.
8. Detailtekeningen
Gedetailleerde tekening van een onderdeel van een gebouw. Met name voor
de aannemer van belang hoe gebouwdelen in detail moeten worden gemaakt.
Vaak worden de verschillende tekeningen op een A2-vel in hun samenhang
gepresenteerd.
Een stramienmaat is een rekenmaat bij een gebouw waarop allerlei standaard
onderdelen zoals plafond- en wandsystemen zijn afgestemd. Horizontaal
aangegeven met letters, verticaal met cijfers. Stramien is vaak in de gevel te
herkennen.
Voordelen stramien: herhalende maat, standaardisatie van de bouw, standaard
afmetingen (bv. voor puien, vloerplaten, plafonds). sneller en goedkoper bouwen
