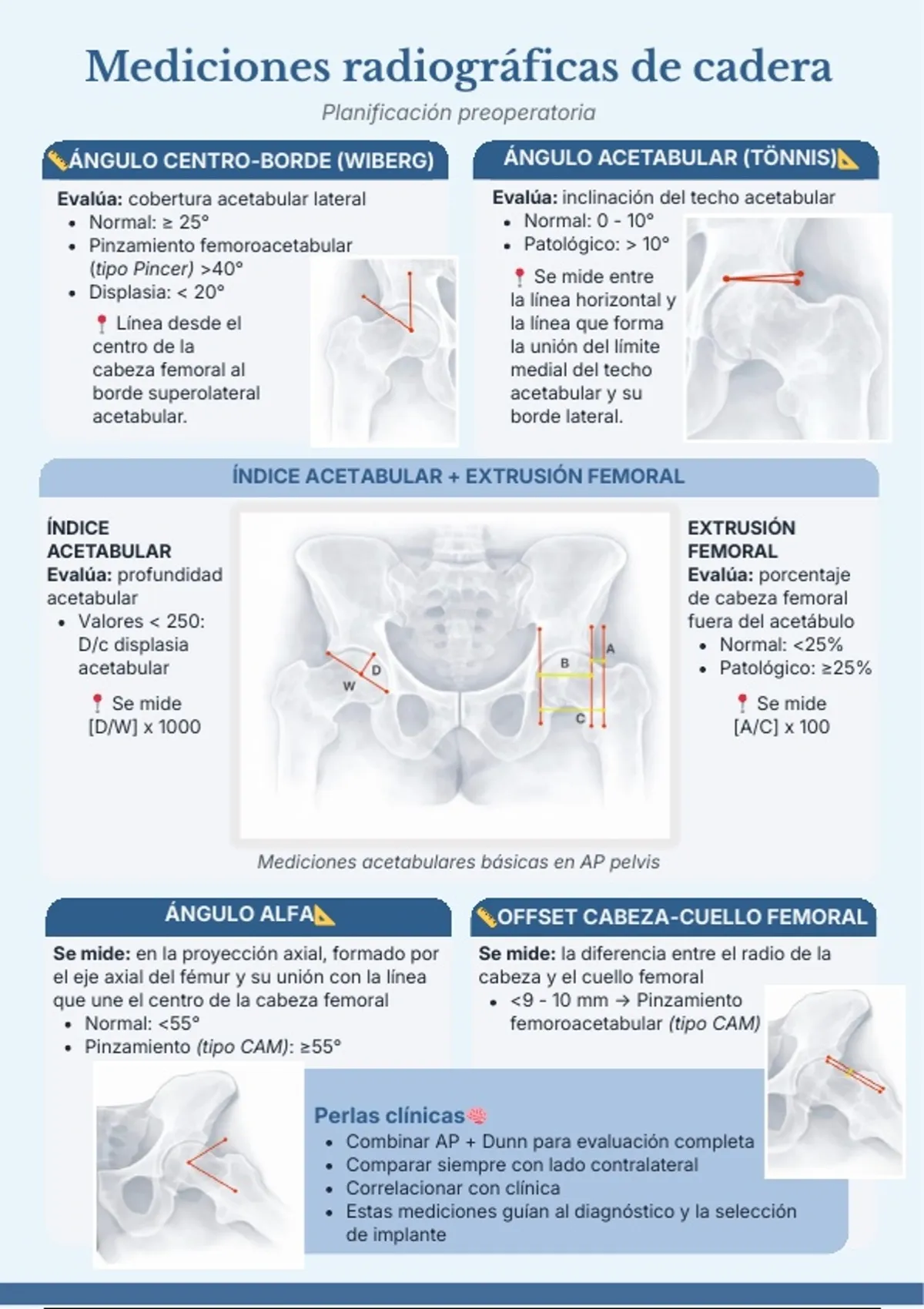

Mediciones radiográficas de cadera
Planificación preoperatoria
📏ÁNGULO CENTRO-BORDE (WIBERG) ÁNGULO ACETABULAR (TÖNNIS) 📐
Evalúa: cobertura acetabular lateral Evalúa: inclinación del techo acetabular
Normal: ≥ 25° Normal: 0 - 10°
Pinzamiento femoroacetabular Patológico: > 10°
(tipo Pincer) >40°
Displasia: < 20°
📍 Se mide entre
la línea horizontal y
📍 Línea desde el la línea que forma
centro de la la unión del límite
cabeza femoral al medial del techo
borde superolateral acetabular y su
acetabular. borde lateral.
ÍNDICE ACETABULAR + EXTRUSIÓN FEMORAL
ÍNDICE EXTRUSIÓN
ACETABULAR FEMORAL
Evalúa: profundidad Evalúa: porcentaje
acetabular de cabeza femoral
Valores < 250: fuera del acetábulo
D/c displasia Normal: <25%
acetabular Patológico: ≥25%
📍 Se mide 📍 Se mide
[D/W] x 1000 [A/C] x 100
Mediciones acetabulares básicas en AP pelvis
ÁNGULO ALFA 📐 📏OFFSET CABEZA-CUELLO FEMORAL
Se mide: en la proyección axial, formado por Se mide: la diferencia entre el radio de la
el eje axial del fémur y su unión con la línea cabeza y el cuello femoral
que une el centro de la cabeza femoral <9 - 10 mm → Pinzamiento
Normal: <55° femoroacetabular (tipo CAM)
Pinzamiento (tipo CAM): ≥55°
Perlas clínicas 🧠
Combinar AP + Dunn para evaluación completa
Comparar siempre con lado contralateral
Correlacionar con clínica
Estas mediciones guían al diagnóstico y la selección
de implante
