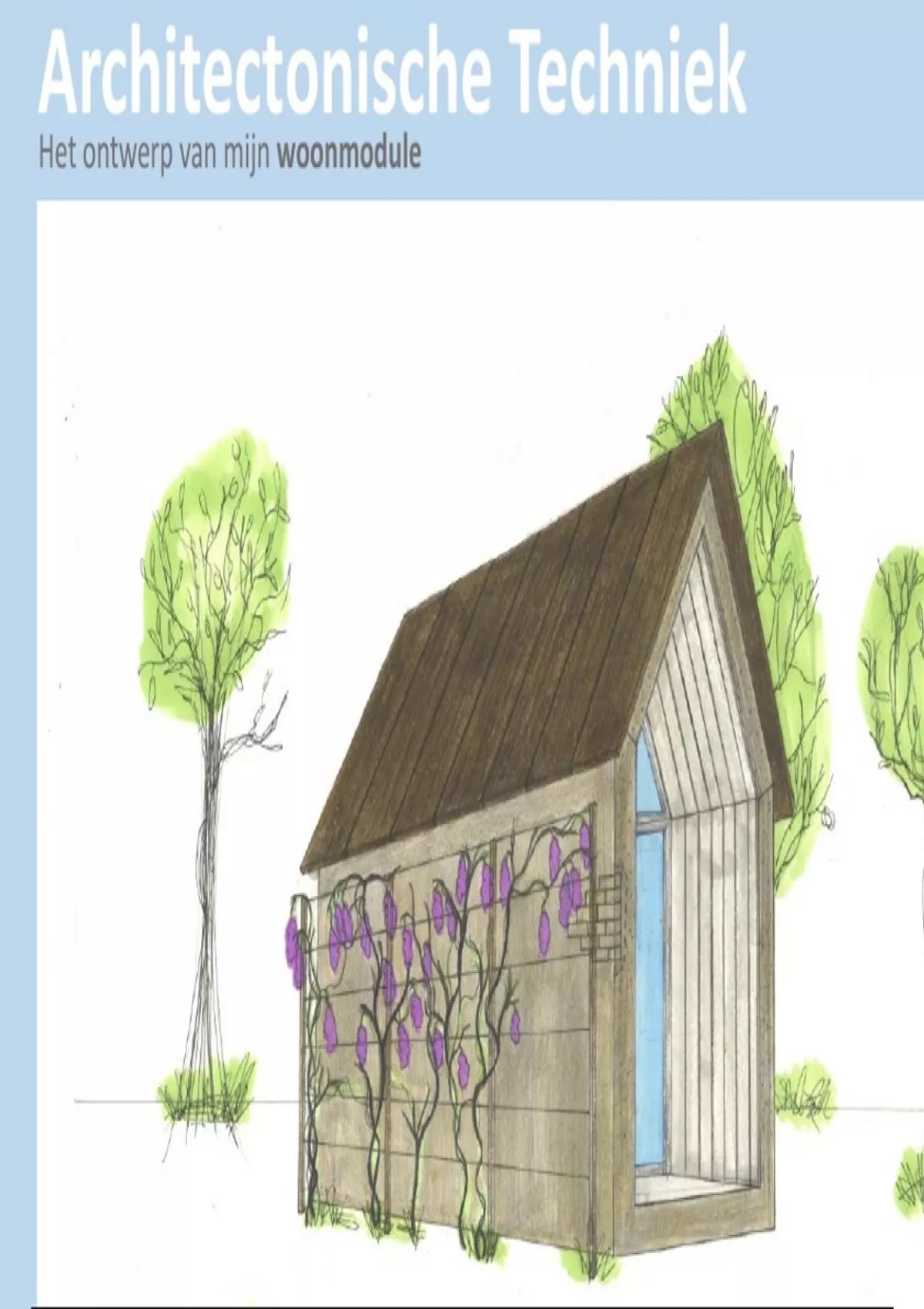

Architectonische Techniek
Het ontwerp van mijn woonmodule
,Architectonische Techniek
inleiding
In dit werkboek presenteer ik de uitwerking van de opdrachten voor het
verdiepings vak Architectonische Techniek. Gedurende acht weken heb ik stap
voor stap gewerkt aan het analyseren, ontwerpen en technisch uitwerken van
een eigen woonmodule. De focus van het vak ligt op het begrijpen en toepassen
van bouwkundige principes in relatie tot duurzaamheid en detaillering.
Het proces begon met het kiezen van een locatie op of rond de campus, waarbij
de orientatie en comfort een grote rol speelden bij het maken van de keuze.
Vervolgens heb ik een maquette gemaakt, referentiebeelden verzameld en een
eigen Programma van Eisen opgesteld. Vanuit dit PvE heb ik de woonmodule
verder uitgewerkt in bouwkundige tekeningen en details. Ook moest ik
constructieve keuzes onderbouwen en materialen analyseren.
Ik heb veel moeten onderzoeken qua biobased materialen, passieve en
adaptieve maatregelen en het berekenen van warmteweerstanden. Door middel
van de stof die tijdens de lessen zijn besproken kon ik de theorie direct koppelen
aan mijn eigen ontwerp. Hierdoor kreeg ik niet alleen inzicht in hoe bouwdelen
als de fundering, wanden, kozijnen en daken werken, maar ook hoe ze op elkaar
moeten aansluiten voor een functionerend geheel.
Het werkboek bevat plattegronden, doorsnedes en details. Ook bevat het de
materiaal onderzoeken en berekeningen. Met dit werkboek toon ik mijn
leerproces van de afgelopen 8 weken.
,Architectonische Techniek
Inhoudsopgave Werkboek
WEEK 1 Context – bouwdelen en methode – hoofd draagstructuur WEEK 4 HSB draagconstructie – O
1.1 De locatie 4.1 HSB wandconstructie lange ge
1.2 Referentiebeelden 4.2 Maquette HSB lage gevel zuide
1.3 Maquette bouwdelen 4.3 analyse gegeven (SBR) kozijn d
1.4 bouwmethoden HSB- CLT 4.4 kozijn tekening. 1:5
1.5 Tekeningen (onderleggers)
WEEK 5 Dakconstructie – Knoopp
WEEK 2 HSB en CLT – fundering – BG vloer – PvE – Indeling tekenen
2.1 Principeschets fundering en BG vloer 5.1 dakconstructie (lagen van de c
2.2 Maquette maken van de BG vloer 5.2 Knooppunten Gevel/dak
2.3 Programma van Eisen 5.3 Maquette kapconstructie 1:25
2.4 Tekeningen indeling plattegrond schaal 1:20
2.5 Kennisclip Adaptieve gevels, passieve elementen en biobased WEEK 6 ,7en 8
materialen
EXCURSIE GREENWORKS
WEEK 3 Gevelontwerp – Gevelpakket – Energie – Materialen
Definitieve Uitwerking Woonmod
3.1 PvE aanvullen
3.2 3D Geveltekening • Het definitieve PvE van de woo
3.3 2D Geveltekening 1:20 • 1:20 plattegrond
, 1
